مروری بر سنسور SCD40-D-R1
سنسور SCD4x یک سنسور CO2 است که بر اساس اصل فوتوآکوستیک و فناوری PAsens و CMOSens ساخته شده و به همین دلیل دارای دقتی بالا، قیمتی بینظیر و سایز کوچکی میباشد. در این سنسور از یک سنسور رطوبت و دما SHT4x داخلی برای جبران سازی و ترمیم سیگنالهای داخلی سنسور استفاده شده است. SCD4x سیستم های تهویه هوشمند را قادر می سازد تا تهویه را به کم مصرف ترین و مناسبت ترین حالت ممکن تنظیم کنند. علاوه بر این، مانیتورهای کیفیت هوای داخلی و سایر دستگاههای به هم پیوسته مبتنی بر SCD4x میتوانند به حفظ غلظت CO2 پایین برای یک محیط سالم و سازنده کمک کنند.
مشخصات فنی
- Output Type: Digital-I2C
- Detection Range: 0 to 40000 ppm
کاربردها
- CO2 monitoring applications
ماژول دیاکسید کربن Gebra SCD40-D-R1
- با توجه به اینکه دسترسی به پایههای سنسور دشوار است، کاربران برای توسعه سختافزاری و نرمافزاری این سنسور به یک برد ابتدایی (starter board) و درایور نیاز دارند. برای راحتی کاربران، GebraMS برد ماژول دیاکسید کربن Gebra SCD40-D-R1 را طراحی کرده است. کاربران میتوانند به کمک این برد، به مهمترین پایههای سنسور بهراحتی دسترسی پیدا کنند.
- کافی است برد ماژول دیاکسید کربن Gebra SCD40-D-R1 را روی برد (Breadboard) قرار دهید و سپس با یکی از بردهای Arduino، Raspberry Pi یا Discovery و با اعمال ولتاژ مناسب، آن را راهاندازی کنید.
- ما بهویژه استفاده از Gebra STM32F303 را توصیه میکنیم؛ چرا که این برد دارای رگولاتور داخلی ۳.۳ ولت است و ترتیب پایههای آن با تمامی ماژولهای Gebra هماهنگ است (استاندارد GEBRABUS)، بنابراین میتوانید برد ماژول دیاکسید کربن Gebra SCD40-D-R1 را مستقیماً به سوکت مربوطه متصل کرده و بدون نیاز به سیمکشی، برنامهنویسی را آغاز کنید.

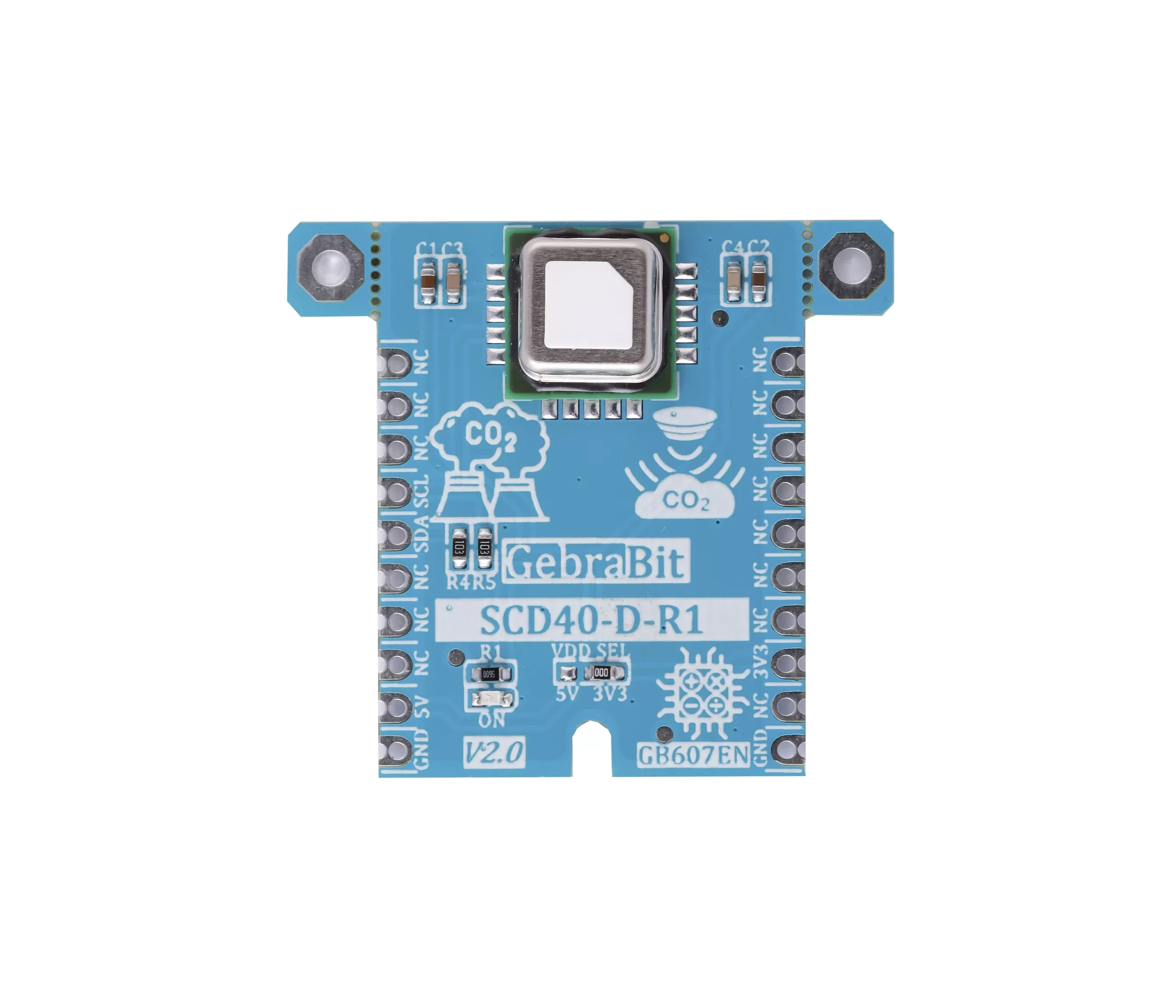

ماژول GebraBit SCD40-D-R1
ماژول GebraBit SCD40-D-R1، ماژول فوتوآکوستیک NDIR اندازه گیری CO2 است که با ولتاژهای تغذیه 3V3 و 5V کار می کند. کاربران می توانند به راحتی با استفاده از جامپر سلکتور VDD SEL ولتاژ تغذیه مورد نظر خود را از بین دو ولتاژ نام برده شده انتخاب کنند. همچنین کاربران می توانند از طریق پروتکل I2C با ماژول ارتباط برقرار کنند.
ویژگیهای ماژول SCD40-D-R1
- User-selectable module power supply voltage between 3V3 and 5V
- On Board, ON/OFF LED indicator
- GebraBit Pin Compatible with GEBRABUS
- It can be used as a daughter board of GebraBit MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board
- Package: GebraBit small (36.29mm x 32.72mm)
معرفی بخش های ماژول
سنسور SCD40-D-R1
ای سی اصلی این ماژول بوده که وظیفهی اندازهگیری CO2 را برعهده دارد و در مرکز ماژول قرار گرفته و مدار ان طراحی شده است.
جامپر VDD SEL
با توجه به وضعیت مقاومت 0R این جامپر ، ولتاژ اصلی تغذیه سنسور از بین 5V و 3V3 انتخاب میشود.
LED تغذیه
با توجه به وضعیت جامپر VDD SEL و اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.
پینهای ماژول GebraBit SCD40-D-R1
پین های تغذیه
- 3V3 و5V: این پین ها میتوانند با توجه به وضعیت جامپرسلکتورVDDSEL ،تغذیه اصلی سنسور و سطح منطق (Logic Level) ارتباط دییجیتال (I2C ) سنسور را تامین کنند.
- GND : این پین زمین مشترک برای تغذیه و سطح منطق(Logic Level) سنسور می باشد.
پین های I2C
- SDA : این پین، پین دیتای ارتباط I2C می باشد، که به پین دیتای متناظر در میکروکنترلر(پردازنده) ، متصل می شود. با توجه به وضعیت جامپر VDD SEL، می توانید از سطح منطقی با ولتاژ 5V یا 3V3 استفاده کنید. این پین با یک مقاومت پول آپ (Pull Up) شده است.
- SCL : این پین، پین کلاک ارتباط I2C می باشد، که به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود. با توجه به وضعیت جامپر VDD SEL، می توانید از سطح منطقی با ولتاژ 5V یا 3V3 استفاده کنید. این پین با یک مقاومت پول آپ (Pull Up) شده است.
اتصال به پردازنده
اتصال I2C با GebraBit STM32F303
برای اتصال I2C ماژول GebraBit SCD40-D-R1 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDA و SCL روی پین های PB9 و PB8 (برای راحتی کار در STMCUBEMX) مراحل زیر را دنبال کنید:
- پین “3V3” ماژول SCD40-D-R1را به پین “3V3” خروجی ماژول میکروکنترلر متصل کنید.(سیم قرمز)
- پین “GND” ماژول SCD40-D-R1 را به پین “GND” ماژول میکروکنترلر متصل کنید.(سیم سیاه)
- پین “SCL” ماژول SCD40-D-R1 را به پین PB8 ماژول میکروکنترلر (SCL) متصل کنید.(سیم آبی)
- پین “SDA” ماژول SCD40-D-R1 را به پین PB9 ماژول میکروکنترلر (SDA) متصل کنید.(سیم زرد)
توجه: با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit SCD40-D-R1 نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.
اتصال I2C با GebraBit ATMEGA32A
با توجه به اینکه پین های I2C میکروکنترلر ATMEGA32A بر اساس استاندارد GEBRABUS متناظر با پین های I2C دیگر ماژول های GEBRABIT می باشد، ماژول GebraBit SCD40-D-R1 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit ATMEGA32A قرار داده I2C ارتباط برقرار کنید. در اینجا برای درک بهتر،اتصال جداگانه این دو ماژول نمایش داده شده است:
توجه: در صورت استفاده از ماژولهای میکروکنترلریGebraBit توجه داشته باشید که جامپر سلکتورهای ماژول GebraBit SCD40-D-R1 روی “3V3” باشد تا راحت تر بتوانید با گرفتن ولتاژ”3V3” از ماژول میکروکنترلری ، ماژول سنسور مورد نظر را راه اندازی کنید.
اتصال I2C با ARDUINO UNO
برای اتصال I2C ماژول GebraBit SCD40-D-R1 به ARDUINO UNO مراحل زیر را دنبال کنید:
- پین 5V ماژول SCD40-D-R1 را به پین 5V خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
- پین GND ماژول SCD40-D-R1 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
- پین SCL ماژول SCD40-D-R1 را به پین A5 برد ARDUINO UNO( (SCLمتصل کنید.(سیم آبی)
- پین SDA ماژول SCD40-D-R1 را به پین A4 برد ARDUINO UNO( (SDAمتصل کنید.(سیم نارنجی)
