ماژول GEBRABIT-IIM42652

امتیاز 5.00 از 5 امتیاز 2 مشتری
(دیدگاه کاربر 1)

10.500.000 ریال

ماژول GEBRABIT-IIM42652 یک سنسور حرکت 6 محوره شامل 3 محور شتاب‌سنج و 3 محور ژیروسکوپ است که دقت بالا و مصرف انرژی کم را برای کاربردهای صنعتی، رباتیک و اینترنت اشیا (IoT) فراهم می‌کند. این ماژول با طراحی جمع‌وجور و قابلیت اتصال آسان، گزینه‌ای ایده‌آل برای توسعه سیستم‌های کنترل حرکت و دستگاه‌های هوشمند است.

دسترسی: موجود در انبار

شناسه محصول: GB311IM دسته: , , , , , , , , برچسب: , , , , , , , , , , , , , , , , , , , , , , , , , ,
نوع ماژول

ماژول ژیروسکوپ و شتاب‌سنج

تعداد محور

6

ولتاژ تغذیه

1V8, 3V3

نوع خروجی

I2C, I3C, SPI, Digital

رزولوشن ADC

16 Bit

جریان مصرفی

10 mA to 30 mA (Typ. 20 mA)

حساسیت شتاب‌سنج

16384, 2048 (LSB/g), 4096, 8192

حساسیت ژیروسکوپ

1048.6, 131, 16.4 (LSB/dps), 2097.2, 262, 32.8, 524.3, 65.5

FSR ژیروسکوپ

±15.625, ±31.25, ±62.5, ±125, ±250, ±500, ±1000, ±2000 (dps)

ابعاد

Gebra small(36.29mm x 32.72mm)

دمای کاری

-40°C to 105°C

توجه!

ماژول‌های جبرابیت، پیش از ورود به فروش، با قطعات اصلی و تحت فرایندهای تست عملکرد و پایداری بررسی می‌شوند. این موضوع باعث می‌شود محصول نهایی از نظر کیفیت، دقت و دوام در سطح استانداردهای مهندسی قرار گیرد.
در بازار ممکن است محصولات مشابه با قیمت پایین‌تر دیده شوند، اما بسیاری از آن‌ها بدون کنترل کیفیت و با قطعات غیرمعتبر عرضه می‌شوند که در پروژه‌های حساس موجب خطا، ناپایداری یا آسیب به سیستم می‌شود.
هدف ما ارائه محصولی است که نه‌تنها به‌درستی کار کند، بلکه در بلندمدت اعتماد و کارایی واقعی به همراه داشته باشد. این کیفیت، نتیجه استفاده از قطعات اصل و انجام تست‌های دقیق پیش از ارسال است.

سنسور موشن ترکینگ IIM42652

IIM42652 ترکیبی از یک ژیروسکوپ 3 محوره و یک شتاب سنج 3 محوره در پکیج 14 پین LGA می باشد.سنسور ژیروسکوپ IIM-42652  همچنین دارای 2 کیلو بایت FIFO بوده که می تواند ترافیک گذرگاه سریال و توان مصرفی را با اجازه دادن به پردازنده برای خواندن پشت سر هم  اطلاعات سنسور و سپس رفتن به حالت کم مصرف، کاهش دهد .سنسور IIM-42652 با 6 محور یکپارچه سازی شده، به طراحان کمک می کند تا با بهره‌گیری از این سنسور،فضای مورد نیاز برای طراحی و هزینه صرف شده برای انتخاب قطعات را کاهش دهند.ژیروسکوپ IAM-42652 دارای  full-scale range  قابل برنامه ریزی با مقادیر ±15.625dps  تا  ±2000dps و شتاب سنج از چهار رنج قابل تنظیم ±2g تا ±16g پشتیبانی می کند. از سایر ویژگی های پیشرو در این سنسور می توان به 16 بیت ADC داخلی، فیلترهای دیجیتال قابل برنامه ریزی،سنسور دمای داخلی و پروتکل های ارتباطی دیجیتالI3C و I2C و SPI اشاره کرد.

مشخصات فنی

  • Number of Axis: 6-Axis
  • Output type: Digital – I2C or I3C or SPI
  • Accelerometer FSR: ±2, ±4, ±8, ±16(g)
  • Accelerometer Sensitivity SF: 16384, 2048 (LSB/g), 4096, 8192
  • Gyroscope FSR: ±15.625, ±31.25, ±62.5, ±125, ±250, ±500, ±1000, ±2000 (dps)
  • Gyroscope Sensitivity SF: 6, 131, 16.4 (LSB/dps), 2097.2, 262, 32.8, 524.3, 65.5
  • Acc. & Gyro ADC: 16 Bit

کاربردها

  • Vibration measurement
  • Predictive maintenance
  • Tilt sensing
  • Platform stabilization
  • Robotics

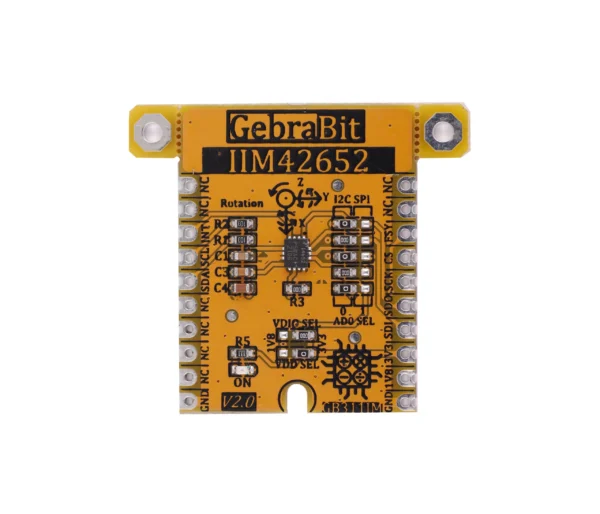

ماژول GEBRABIT-IIM42652

  • با توجه به اینکه دسترسی به پایه‌های سنسور دشوار است، کاربران برای توسعه سخت‌افزاری و نرم‌افزاری این سنسور به یک برد ابتدایی (starter board) و درایور نیاز دارند. برای راحتی کاربران، GebraMS برد ماژول GEBRABIT-IIM42652 را طراحی کرده است. کاربران می‌توانند به کمک این برد، به مهم‌ترین پایه‌های سنسور به‌راحتی دسترسی پیدا کنند.
  • کافی است برد ماژول GEBRABIT-IIM42652 را روی برد (Breadboard) قرار دهید و سپس با یکی از بردهای Arduino، Raspberry Pi یا Discovery و با اعمال ولتاژ مناسب، آن را راه‌اندازی کنید.
  • ما به‌ویژه استفاده از Gebra STM32F303 را توصیه می‌کنیم؛ چرا که این برد دارای رگولاتور داخلی ۳.۳ ولت است و ترتیب پایه‌های آن با تمامی ماژول‌های Gebra هماهنگ است (استاندارد GEBRABUS)، بنابراین می‌توانید برد ماژول GEBRABIT-IIM42652 را مستقیماً به سوکت مربوطه متصل کرده و بدون نیاز به سیم‌کشی، برنامه‌نویسی را آغاز کنید.

ویژگی‌های ماژولGebraBit IIM42652

  • User-selectable module power supply voltage between 1V8 and 3V3
  • User-selectable module I/O logic voltage between 1V8 and 3V3
  • User-selectable interface protocol (I2C or SPI)
  • User-selectable I2C address (AD0)
  • Access to all data pins of the sensor
  • On Board, ON/OFF LED indicator
  • Pin Compatible with GEBRABUS
  • It can be used as a daughter board of GebraBit MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board
  • Package: GebraBit small (36.29mm x 32.72mm)

پین های ماژول

پین های تغذیه

  • 3V3 : این پین می تواند با توجه به وضعیت Jumper Selector های VDDSEL و VDIOSEL ،تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C یا SPI) سنسور را تامین کند.
  • 1V8 : این پین می تواند با توجه به وضعیت Jumper Selector های VDDSEL و VDIOSEL ،تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C یا SPI) سنسور را تامین کند.
  • GND : این پین زمین مشترک برای تغذیه و سطح منطق(Logic Level) سنسور می باشد.

پین های I2C

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x68 یا 0x69 ) را مشخص می کند.

  • SDA : این پین، پین دیتای ارتباط I2C می باشد، که به پین دیتای متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3  استفاده کنید.این پین با یک مقاومت 10K پول آپ (Pull Up) شده است.
  • SCL : این پین، پین کلاک ارتباط I2C می باشد، که به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3  استفاده کنید.این پین با یک مقاومت 10K پول آپ (Pull Up) شده است.

پین های SPI

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.وضعیت جامپر AD0 SEL در این حالت بی تاثیر است.

  • SDI(MOSI) : از این پین، برای ارسال دیتا از میکروکنترلر(پردازنده) به ماژول(سنسور) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data In / Microcontroller Out Sensor In می باشد.
  • SDO(MISO) : از این پین، برای ارسال دیتا از ماژول(سنسور) به میکروکنترلر(پردازنده) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data Out / Microcontroller In Sensor Out می باشد.
  • SCK : این پین، پین کلاک برای ارتباط SPI بوده که از نوع ورودی (Input) برای سنسور محسوب و به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.
  • CS : این پین، پین Chip Select برای ارتباط SPI با ماژول(سنسور) می باشد، که با اعمال ولتاژ LOW (0V) ،ماژول(سنسور) برای ارتباط SPI انتخاب می شود.این پین از نوع ورودی (Input) برای سنسور محسوب می شود.

در صورتی که می خواهید از چندین ماژول GebraBit IIM42652 به صورت همزمان استفاده کنید، کافیست پین های SDO , SDI , SCK همه انها و میکرکنترلر(پردازنده) را به هم متصل کرده و به CS هر کدام، یک پین منحصر به فرد اختصاص دهید.

دیگر پین ها

  • INT : پین Interrupt (وقفه) سنسور IAM42652 بوده که با توجه به دیتاشیت سنسور، کاربر می تواند شرایط وقوع وقفه،حالات و روش های وقوع وقفه و … را تنظیم کند.
  • FSY(FSYNC) : برای همگام سازی (Synchronization) سنسور با یک منبع خارجی ، از این پین استفاده میشود.برای اطلاعات بیشتر دیتاشیت سنسور مطالعه شود.به صورت پیش فرض این پین با مقاومت R3 به زمین متصل شده است.جهت استفاده از پین، مقاومت R3 باید از ماژول ، جدا (دمونتاژ) گردد.

معرفی بخش های ماژول

سنسور IIM42652

ای سی اصلی این ماژول بوده که در مرکز ماژول قرار گرفته و مدار ان طراحی شده است.

جامپرهای انتخاب پروتکل ارتباطی

  • در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.
  • در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.
  • به صورت پیش فرض نیز پروتکل I2C انتخاب شده است.

جامپرAD0 SEL

  • در صورت انتخاب پروتکل I2C  ،وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x68=>0, 0x69=>1) را مشخص می کند.

جامپرVDIO SEL

 با توجه به وضعیت مقاومت  0R این جامپر ، سطح منطق (Logic Level) ارتباط دیجیتال(I2C  یا SPI) سنسور از بین 1V8 و 3V3 انتخاب می شود.

به صورت پیش فرض سطح منطق (Logic Level) ارتباط دیجیتال(I2C  یا SPI) سنسور 3V3 انتخاب شده است.

جامپرVDD SEL

  • با توجه به وضعیت مقاومت  0R این جامپر ، ولتاژ اصلی تغذیه سنسور از بین 1V8 و 3V3 انتخاب میشود
  • به صورت پیش فرض ولتاژ اصلی تغذیه سنسور 3V3 انتخاب شده است.

تغذیه LED

با توجه به وضعیت جامپر VDD SEL و اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.

اتصال به پردازنده

اتصال I2C با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit IIM42652 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDA و SCL رو پین های PB9 و PB8 (برای راحتی کار در STMCUBEMX)مراحل زیر را دنبال کنید:

  • ین 3V3 ماژول IIM42652 را به پین 3V3 خروجی ماژول میکروکنترلر متصل کنید.(سیم قرمز)
  • پین GND ماژول IIM42652 را به پین GND ماژول میکروکنترلر متصل کنید.(سیم سیاه)
  • پین SCL ماژول IIM42652 را به پین PB8 ماژول میکروکنترلر (SCL) متصل کنید.(سیم آبی)
  • پین SDA ماژول IIM42652 را به پین PB9 ماژول میکروکنترلر (SDA) متصل کنید.(سیم زرد)

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

توجه: با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit IIM42652 نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.برای راحتی کار می توانید پروتکل SPI را با استفاده از جامپر های روی برد انتخاب کرده و سپس ماژول GebraBit IIM42652 را به صورت Pin to Pin بر روی ماژول GebraBit STM32F303 قرار دهید.

اتصال SPI با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit IIM42652 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDI و SDO و SCK و CS رو پین های PB5 و PB4 و PB3 و PC13 (برای راحتی کار در STMCUBEMX) ماژول GebraBit IIM42652 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit STM32F303 قرار دهید.

در اینجا برای درک بهتر اتصال جداگانه ماژول‌ها نشان داده شده است.

اتصال SPI یا I2C با GebraBit ATMEGA32A

با توجه به اینکه پین های SPI و I2C میکروکنترلر ATMEGA32A بر اساس استاندارد GEBRABUS متناظر با پین های SPI و I2C  دیگر ماژول های GEBRABIT می باشد،  ماژول GebraBit IIM42652 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit ATMEGA32A قرار داده و با تغییر وضعیت مقاومت های جامپر انتخاب پروتکل، با ماژول GebraBit IIM42652 از طریق SPI یا I2C ارتباط برقرار کنید.

I2C Connection

SPI Connection

توجه: در صورت استفاده از ماژول‌های میکروکنترلری GebraBit توجه داشته باشید که جامپر سلکتورهای تغذیه ماژول GebraBit  IIM42652 روی 3V3 باشد تا راحت تر بتوانید ولتاژ3V3 را از ماژول میکروکنترلری گرفته و ماژول را فعال کنید.

اتصال I2C با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit IIM42652 به ARDUINO UNO مراحل زیر را دنبال کنید:

  • پین 3V3 ماژول IIM42652 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
  • پین GND ماژول IIM42652 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
  • پین SCL ماژول IIM42652 را به پین A5 برد ARDUINO UNOمتصل کنید.(سیم آبی)
  • پین SDA ماژول IIM42652 را به پین A4 برد ARDUINO UNOمتصل کنید.(سیم نارنجی)

اتصال SPI با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit IIM42652 به ARDUINO UNO مراحل زیر را دنبال کنید:

  • پین 3V3 ماژول IIM42652 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
  • پین GND ماژول IIM42652 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
  • پین SDI ماژول IIM42652 را به پین D11 برد ARDUINO UNOمتصل کنید.(سیم زرد)
  • پین SDO ماژول IIM42652 را به پین D12 برد ARDUINO UNOمتصل کنید.(سیم بنفش)
  • پین SCK ماژول IIM42652 را به پین D13 برد ARDUINO UNOمتصل کنید.(سیم نارنجی)
  • پین CS ماژول IIM42652 را به پین D10 برد ARDUINO UNOمتصل کنید.(سیم آبی)
نوع ماژول

ماژول ژیروسکوپ و شتاب‌سنج

تعداد محور

6

ولتاژ تغذیه

1V8, 3V3

نوع خروجی

I2C, I3C, SPI, Digital

رزولوشن ADC

16 Bit

جریان مصرفی

10 mA to 30 mA (Typ. 20 mA)

حساسیت شتاب‌سنج

16384, 2048 (LSB/g), 4096, 8192

حساسیت ژیروسکوپ

1048.6, 131, 16.4 (LSB/dps), 2097.2, 262, 32.8, 524.3, 65.5

FSR ژیروسکوپ

±15.625, ±31.25, ±62.5, ±125, ±250, ±500, ±1000, ±2000 (dps)

ابعاد

Gebra small(36.29mm x 32.72mm)

دمای کاری

-40°C to 105°C

هیچ پروژه‌ای یافت نشد.

1. IIM‑42652 چگونه کار می‌کند و اصول عملکرد آن چیست؟

IIM‑42652 یک سنسور 6-محوره شامل شتاب‌سنج و ژیروسکوپ است که از تکنولوژی MEMS برای اندازه‌گیری شتاب و سرعت زاویه‌ای استفاده می‌کند. این سنسور داده‌ها را از طریق رابط‌های I²C و SPI ارائه می‌دهد و قابلیت اندازه‌گیری دقیق در محدوده ±16g و ±2000°/s را دارد. همچنین با مصرف پایین انرژی، مناسب کاربردهای صنعتی و IoT است. IIM‑42652 به دلیل کالیبراسیون داخلی، خطاهای صفر (offset) و drift را کاهش می‌دهد.

🔗 Reference: Official Datasheet – IIM‑42652


2. مشخصات الکتریکی IIM‑42652 چیست؟

ولتاژ کاری IIM‑42652 بین 1.71 تا 3.6 ولت است و جریان مصرف آن در حالت active حدود 450 µA برای شتاب‌سنج و 600 µA برای ژیروسکوپ است. نرخ نمونه‌برداری (ODR) از 1 تا 8000 Hz قابل تنظیم است و دمای کاری بین -40 تا +85 درجه سانتی‌گراد است. مقاومت به نویز الکتریکی و ثبات در دما، از ویژگی‌های مهم این سنسور محسوب می‌شود. IIM‑42652 برای کاربردهای صنعتی که دقت بالا نیاز دارند، گزینه مناسبی است.

🔗 Reference: Official Datasheet – IIM‑42652


3. IIM‑42652 از چه رابط‌های دیجیتال پشتیبانی می‌کند؟

این سنسور رابط‌های I²C و SPI را پشتیبانی می‌کند و نرخ داده قابل تنظیم (ODR) در هر دو رابط متفاوت است. برای اتصال به میکروکنترلرها باید توجه داشت که در SPI سرعت clock نباید از 10 MHz تجاوز کند و در I²C امکان آدرس‌دهی چندگانه برای استفاده از چند سنسور روی یک باس وجود دارد. IIM‑42652 در هر دو رابط، داده‌ها را به صورت 16 بیتی ارائه می‌دهد و تضمین می‌کند که اطلاعات دقیق و پایدار منتقل شوند.

🔗 Reference: Official Datasheet – IIM‑42652


4. چگونه می‌توان IIM‑42652 را کالیبره کرد؟

IIM‑42652 دارای قابلیت calibration داخلی است و شامل factory calibration برای کاهش offset و drift است. با این حال، برای دقت بالاتر در کاربردهای صنعتی، می‌توان کالیبراسیون دستی شامل تنظیم offset و scale factor انجام داد. استفاده از الگوریتم‌های نرم‌افزاری برای calibration و filtering داده‌ها باعث افزایش accuracy و کاهش noise می‌شود. همچنین کالیبراسیون دوره‌ای در محیط عملیاتی توصیه می‌شود.

🔗 Reference: Official Datasheet – IIM‑42652


5. خطاهای رایج IIM‑42652 چیست و چگونه می‌توان آن‌ها را جبران کرد؟

از رایج‌ترین خطاها می‌توان drift ژیروسکوپ، offset شتاب‌سنج و نویز محیطی را نام برد. IIM‑42652 با استفاده از calibration کارخانه‌ای و الگوریتم‌های filtering می‌تواند این خطاها را کاهش دهد. همچنین طراحی PCB مناسب، کاهش interference الکتریکی و استفاده از bypass capacitor باعث بهبود signal integrity می‌شود. رعایت شرایط محیطی نیز برای کاهش drift بسیار موثر است.

🔗 Reference: Official Datasheet – IIM‑42652


6. بهترین روش طراحی PCB برای IIM‑42652 چیست؟

برای کاهش نویز و تاثیر حرارت، IIM‑42652 باید نزدیک به زمین (GND) و منبع تغذیه پایدار قرار گیرد. مسیرهای سیگنال کوتاه و حذف loopهای ناخواسته EMI را کاهش می‌دهد. همچنین استفاده از زمین مجزا برای power و signal و قرار دادن bypass capacitor در کنار سنسور، عملکرد آن را بهینه می‌کند. رعایت فاصله از منابع نویز و تداخل الکترومغناطیسی نیز بسیار اهمیت دارد.

🔗 Reference: Application Note – IIM‑42652


7. IIM‑42652 چگونه در Arduino یا STM32 قابل راه‌اندازی است؟

برای Arduino و STM32 می‌توان از رابط I²C یا SPI استفاده کرد. باید آدرس I²C را تنظیم و clock rate مناسب برای SPI انتخاب شود. استفاده از Embedded Motion Driver (eMD) رسمی TDK توصیه می‌شود که شامل توابعی برای کالیبراسیون، read و write register، و تنظیم ODR و full-scale range است. نمونه کدها در Evaluation Board Manual ارائه شده‌اند و باعث تسریع توسعه نرم‌افزار می‌شوند.

🔗 Reference: Evaluation Board Manual – IIM‑42652


8. کاربردهای صنعتی IIM‑42652 چیست؟

IIM‑42652 برای سیستم‌های پایش ارتعاش، کنترل ربات‌ها و دستگاه‌های IoT صنعتی مناسب است. دقت بالا و drift کم آن، آن را برای کاربردهای موقعیت‌یابی و navigation در محیط‌های بسته و باز ایده‌آل می‌کند. همچنین مصرف پایین انرژی باعث استفاده در دستگاه‌های باتری‌خور طولانی‌مدت می‌شود. سنسور برای پایش ماشین‌آلات و تجهیزات حساس به ارتعاش نیز مناسب است.

🔗 Reference: Product Brief – IIM‑42652


9. IIM‑42652 در مقایسه با IIM‑42352 چه تفاوت‌هایی دارد؟

IIM‑42652 دارای محدوده دقت بالاتر و نرخ نمونه‌برداری (ODR) سریع‌تر است. همچنین drift ژیروسکوپ و offset شتاب‌سنج آن کمتر است. در طراحی PCB مشابه، IIM‑42652 مصرف انرژی کمی بالاتر دارد اما stability و accuracy آن بیشتر است. این مقایسه به مهندسین کمک می‌کند تا سنسور مناسب را برای کاربرد صنعتی خود انتخاب کنند.

🔗 Reference: Reference Design – IIM‑42652


10. چگونه می‌توان مصرف انرژی IIM‑42652 را بهینه کرد؟

با استفاده از low-power mode و کاهش ODR می‌توان مصرف انرژی IIM‑42652 را کاهش داد. همچنین استفاده از sleep mode در زمانی که داده نیاز نیست و کاهش write/read غیرضروری در I²C یا SPI باعث کاهش جریان مصرفی می‌شود. انتخاب voltage supply پایدار نیز بر کاهش نویز و مصرف موثر است. این اقدامات برای کاربردهای باتری‌خور صنعتی ضروری هستند.

🔗 Reference: Official Datasheet – IIM‑42652


11. چگونه دقت (accuracy) شتاب‌سنج IIM‑42652 اندازه‌گیری می‌شود؟

دقت شتاب‌سنج IIM‑42652 با استفاده از مقایسه مقادیر اندازه‌گیری شده با شتاب مرجع و محاسبه خطاهای offset و scale factor مشخص می‌شود. drift در طول زمان و تاثیر دما نیز بررسی می‌شود تا precision واقعی سنسور مشخص شود. استفاده از الگوریتم‌های filtering مانند low-pass و high-pass باعث کاهش نویز و بهبود accuracy می‌شود. به همین دلیل در سیستم‌های navigation و پایش صنعتی بسیار کاربردی است.

🔗 Reference: Official Datasheet – IIM‑42652


12. چه عواملی باعث drift در ژیروسکوپ IIM‑42652 می‌شوند؟

Drift ژیروسکوپ IIM‑42652 معمولاً ناشی از تغییرات دما، نویز الکتریکی و aging المان‌های MEMS است. استفاده از calibration کارخانه‌ای و نرم‌افزارهای periodic recalibration می‌تواند این drift را کاهش دهد. همچنین طراحی PCB با مسیرهای کوتاه و حذف منابع نویز EMI بسیار مهم است. پایش مداوم داده‌ها و اعمال الگوریتم‌های drift compensation به بهبود accuracy کمک می‌کند.

🔗 Reference: Official Datasheet – IIM‑42652


13. نحوه خواندن داده‌های IIM‑42652 از طریق I²C چگونه است؟

برای خواندن داده‌های شتاب و ژیروسکوپ IIM‑42652 از طریق I²C، ابتدا باید آدرس slave سنسور را مشخص کرد. سپس رجیسترهای داده شتاب و ژیروسکوپ به ترتیب خوانده می‌شوند و ترکیب دو بایت برای هر محور، مقدار 16 بیتی نهایی را می‌دهد. توجه به ترتیب MSB و LSB و اعمال scale factor برای تبدیل به g یا °/s ضروری است. استفاده از delay مناسب بین خواندن رجیسترها باعث اطمینان از صحت داده‌ها می‌شود.

🔗 Reference: Evaluation Board Manual – IIM‑42652


14. نحوه خواندن داده‌های IIM‑42652 از طریق SPI چگونه است؟

در حالت SPI، IIM‑42652 از حالت full-duplex پشتیبانی می‌کند و داده‌ها با سرعت clock تا 10 MHz منتقل می‌شوند. هر دستور شامل آدرس رجیستر و bit خواندن یا نوشتن است. برای اطمینان از integrity داده، از CS فعال پایین و فاصله بین transferها استفاده می‌شود. ترکیب داده‌های MSB و LSB و اعمال scale factor برای محاسبه شتاب و سرعت زاویه‌ای ضروری است.

🔗 Reference: Evaluation Board Manual – IIM‑42652


15. چگونه نویز در داده‌های IIM‑42652 کاهش می‌یابد؟

برای کاهش نویز در داده‌های IIM‑42652 می‌توان از فیلترهای دیجیتال داخلی، کاهش ODR، و اعمال moving average یا low-pass filter در نرم‌افزار استفاده کرد. همچنین طراحی PCB با خطوط کوتاه و قرار دادن bypass capacitor نزدیک سنسور باعث بهبود signal-to-noise ratio می‌شود. استفاده از grounding مناسب و کاهش interference الکترومغناطیسی نیز نقش مهمی دارد.

🔗 Reference: Application Note – IIM‑42652


16. مشکلات رایج اتصال IIM‑42652 به میکروکنترلر چیست؟

برخی از مشکلات رایج شامل incorrect I²C address، عدم اتصال صحیح CS در SPI، ولتاژ نامناسب و نویز روی خطوط داده است. همچنین استفاده از pull-up resistor مناسب در I²C ضروری است. عدم رعایت ترتیب MSB و LSB در خواندن داده‌ها نیز باعث مقادیر نادرست می‌شود. توجه به تنظیم clock و delay مناسب بین transferها اهمیت بالایی دارد.

🔗 Reference: Evaluation Board Manual – IIM‑42652


17. IIM‑42652 در محیط‌های با دمای بالا چگونه عمل می‌کند؟

IIM‑42652 دمای کاری بین -40 تا +85°C دارد و دارای compensation داخلی برای تغییرات دما است. در دمای بالا، drift شتاب‌سنج و ژیروسکوپ افزایش می‌یابد اما calibration کارخانه‌ای این تغییرات را کاهش می‌دهد. استفاده از thermal pad در PCB و قرار دادن سنسور دور از منابع حرارتی مستقیم توصیه می‌شود. مانیتورینگ دوره‌ای دما و اعمال الگوریتم‌های software compensation عملکرد دقیق سنسور را تضمین می‌کند.

🔗 Reference: Official Datasheet – IIM‑42652


18. آیا IIM‑42652 برای کاربردهای پهپاد مناسب است؟

بله، IIM‑42652 به دلیل نرخ نمونه‌برداری بالا، drift پایین و دقت مناسب، گزینه بسیار مناسبی برای پهپادها و UAVها است. شتاب‌سنج و ژیروسکوپ داخلی امکان کنترل موقعیت و orientation دقیق را فراهم می‌کنند. مصرف پایین انرژی باعث افزایش عمر باتری در پروازهای طولانی می‌شود. همچنین قابلیت اتصال آسان به میکروکنترلرهای استاندارد، توسعه نرم‌افزار flight controller را ساده می‌کند.

🔗 Reference: Product Brief – IIM‑42652


19. آیا IIM‑42652 برای کاربردهای پایش ارتعاش صنعتی مناسب است؟

بله، IIM‑42652 برای پایش ماشین‌آلات صنعتی، ارتعاش و لرزش، و تحلیل وضعیت تجهیزات مناسب است. دقت بالا، drift پایین و امکان اتصال به میکروکنترلرها و سیستم‌های IoT صنعتی باعث می‌شود داده‌های reliable جمع‌آوری شود. الگوریتم‌های software filtering و compensation باعث کاهش نویز و افزایش accuracy در محیط‌های صنعتی می‌شوند.

🔗 Reference: Application Note – IIM‑42652


20. چگونه می‌توان offset شتاب‌سنج IIM‑42652 را تنظیم کرد؟

Offset شتاب‌سنج IIM‑42652 معمولاً با calibration کارخانه‌ای تنظیم شده است، اما برای دقت بالاتر در کاربردهای خاص می‌توان offset دستی اعمال کرد. این کار با خواندن مقادیر در حالت ثابت و اعمال correction factor انجام می‌شود. نرم‌افزارهای رسمی و الگوریتم‌های filtering به کاهش drift و افزایش accuracy کمک می‌کنند. رعایت شرایط محیطی مانند دما و vibration نیز بر دقت تأثیرگذار است.

🔗 Reference: Official Datasheet – IIM‑42652


21. چه فاکتورهایی باعث خطای اندازه‌گیری در IIM‑42652 می‌شوند؟

خطاها معمولاً ناشی از drift، نویز محیطی، تغییر دما، vibration و عدم کالیبراسیون صحیح هستند. استفاده از الگوریتم‌های digital filtering، periodic recalibration و طراحی PCB مناسب باعث کاهش این خطاها می‌شود. انتخاب voltage supply پایدار و رعایت فاصله از منابع EMI نیز اهمیت دارد.

🔗 Reference: Official Datasheet – IIM‑42652


22. چگونه ODR یا نرخ نمونه‌برداری IIM‑42652 تنظیم می‌شود؟

ODR در IIM‑42652 با نوشتن مقادیر خاص در رجیسترهای کنترلی قابل تنظیم است. نرخ نمونه‌برداری بین 1 تا 8000 Hz قابل انتخاب است. افزایش ODR باعث افزایش resolution و کاهش latency می‌شود اما مصرف انرژی نیز بالاتر می‌رود. انتخاب مناسب ODR بسته به کاربرد و نیاز به دقت و پاسخ‌دهی زمان واقعی تعیین می‌شود.

🔗 Reference: Official Datasheet – IIM‑42652


23. چه روش‌هایی برای کاهش EMI در استفاده از IIM‑42652 وجود دارد؟

برای کاهش EMI باید مسیرهای سیگنال کوتاه، grounding مناسب و استفاده از bypass capacitor را رعایت کرد. همچنین قرار دادن سنسور دور از منابع نویز و خطوط قدرت، و استفاده از twisted pair برای خطوط حساس توصیه می‌شود. نرم‌افزار نیز می‌تواند با averaging و filtering، نویز باقی‌مانده را کاهش دهد.

🔗 Reference: Application Note – IIM‑42652


24. چگونه می‌توان Full-Scale Range شتاب‌سنج و ژیروسکوپ IIM‑42652 را تغییر داد؟

Full-Scale Range با تغییر رجیسترهای کنترلی تعیین می‌شود. برای شتاب‌سنج معمولاً ±2g تا ±16g و برای ژیروسکوپ ±125°/s تا ±2000°/s قابل انتخاب است. انتخاب صحیح full-scale range بسته به کاربرد اهمیت دارد، زیرا تاثیر مستقیم بر resolution و sensitivity دارد. رعایت تنظیم صحیح رجیسترها برای اطمینان از صحت داده‌ها ضروری است.

🔗 Reference: Official Datasheet – IIM‑42652


25. چگونه می‌توان IIM‑42652 را در حالت low-power استفاده کرد؟

IIM‑42652 دارای حالت‌های low-power و sleep است که جریان مصرف را به حداقل می‌رساند. در این حالت، نرخ نمونه‌برداری کاهش می‌یابد و برخی بخش‌ها غیر فعال می‌شوند تا انرژی ذخیره شود. انتخاب ODR پایین و فعال کردن sleep mode بین نمونه‌برداری‌ها، مصرف انرژی کلی را کاهش می‌دهد و برای دستگاه‌های باتری‌خور طولانی‌مدت ایده‌آل است.

🔗 Reference: Official Datasheet – IIM‑42652


26. آیا IIM‑42652 نیاز به فیلتر نرم‌افزاری دارد؟

بله، اگرچه IIM‑42652 دارای filtering داخلی است، اما در بسیاری از کاربردها فیلتر نرم‌افزاری مانند low-pass یا moving average برای کاهش نویز و افزایش دقت توصیه می‌شود. این فیلترها می‌توانند drift و خطاهای محیطی را نیز کاهش دهند و data integrity را بهبود بخشند. در کاربردهای صنعتی، ترکیب hardware و software filtering بهترین نتیجه را می‌دهد.

🔗 Reference: Application Note – IIM‑42652


27. چگونه می‌توان چند IIM‑42652 را روی یک باس I²C استفاده کرد؟

با توجه به اینکه IIM‑42652 آدرس قابل تغییر دارد، می‌توان چند سنسور را روی یک باس I²C نصب کرد. باید مطمئن شد که هر سنسور آدرس unique دارد و خطوط SDA و SCL دارای pull-up resistor مناسب هستند. فاصله بین سنسورها و نویز روی باس نیز باید کنترل شود. این امکان برای سیستم‌های چند محوری و multi-sensor applications ضروری است.

🔗 Reference: Official Datasheet – IIM‑42652


28. چگونه می‌توان دمای محیط را در داده‌های IIM‑42652 جبران کرد؟

IIM‑42652 دارای compensation داخلی برای تغییرات دما است، اما در کاربردهای حساس می‌توان از الگوریتم‌های software temperature compensation استفاده کرد. این کار با خواندن سنسور دما و اصلاح داده‌های شتاب و ژیروسکوپ انجام می‌شود. ترکیب calibration و filtering باعث افزایش accuracy و کاهش drift در محیط‌های با دمای متغیر می‌شود.

🔗 Reference: Official Datasheet – IIM‑42652


29. مشکلات رایج در خواندن داده‌ها چیست و چگونه رفع می‌شود؟

مشکلات رایج شامل داده‌های ناهمخوان، overflow، یا مقدار صفر غیر طبیعی است. این مشکلات معمولاً ناشی از تنظیمات نادرست رجیستر، نویز روی خطوط، یا تأخیر ناکافی بین خواندن رجیسترها هستند. بررسی آدرس I²C، اتصال CS در SPI، و استفاده از delay مناسب بین transferها به رفع مشکل کمک می‌کند.

🔗 Reference: Evaluation Board Manual – IIM‑42652


30. IIM‑42652 در چه کاربردهای ورزشی قابل استفاده است؟

این سنسور می‌تواند در دستگاه‌های پوشیدنی، مانیتورینگ حرکات ورزشی و fitness trackers استفاده شود. دقت بالا و drift پایین آن امکان اندازه‌گیری صحیح شتاب و زاویه حرکت بدن را فراهم می‌کند. مصرف انرژی پایین نیز باعث افزایش طول عمر باتری در کاربردهای پوشیدنی می‌شود.

🔗 Reference: Product Brief – IIM‑42652


31. چگونه می‌توان IIM‑42652 را با Arduino راه‌اندازی کرد؟

راه‌اندازی IIM‑42652 با Arduino معمولاً از طریق I²C یا SPI انجام می‌شود. ابتدا باید کتابخانه رسمی یا نمونه کد Arduino نصب شود. سپس با تنظیم آدرس سنسور و رجیسترهای کنترلی، داده‌های شتاب و ژیروسکوپ خوانده می‌شوند. اعمال scale factor و calibration باعث دقیق‌تر شدن داده‌ها می‌شود. نمونه کدها و دستورالعمل‌های library رسمی امکان خواندن داده‌ها را به سادگی فراهم می‌کنند.

🔗 Reference: Official Arduino Library – IIM‑42652


32. چگونه می‌توان IIM‑42652 را با STM32 HAL استفاده کرد؟

در STM32، می‌توان IIM‑42652 را از طریق I²C یا SPI با استفاده از HAL Driver راه‌اندازی کرد. ابتدا پورت I²C یا SPI با تنظیمات سرعت و آدرس سنسور آماده می‌شود. سپس رجیسترهای کنترلی برای ODR، full-scale و power mode نوشته می‌شوند. داده‌ها از رجیسترهای شتاب و ژیروسکوپ خوانده شده و با scale factor مناسب تبدیل می‌شوند. استفاده از HAL به ساده شدن پردازش و انتقال داده کمک می‌کند.

🔗 Reference: Evaluation Board Manual – IIM‑42652


33. مشکلات رایج نرم‌افزاری هنگام استفاده از IIM‑42652 چیست؟

مشکلات معمول شامل داده‌های نادرست، overflow و یا خطای synchronization است. دلیل این مشکلات معمولاً تنظیمات نادرست رجیستر، delay ناکافی بین خواندن داده‌ها یا خطای نرم‌افزاری در ترکیب MSB و LSB است. استفاده از کتابخانه‌ها و نمونه کدهای رسمی باعث کاهش این مشکلات می‌شود. همچنین اعمال الگوریتم‌های filtering و calibration نرم‌افزاری کمک زیادی به دقت داده‌ها می‌کند.

🔗 Reference: Application Note – IIM‑42652


34. چگونه می‌توان IIM‑42652 را برای پایش ارتعاش در تجهیزات صنعتی تنظیم کرد؟

برای پایش ارتعاش، IIM‑42652 باید در محدوده مناسب full-scale و با نرخ نمونه‌برداری بالا تنظیم شود. داده‌ها باید با الگوریتم‌های نرم‌افزاری filtering و FFT تحلیل شوند تا فرکانس و دامنه ارتعاش مشخص گردد. رعایت grounding و کاهش EMI روی PCB به کاهش نویز کمک می‌کند. استفاده از calibration کارخانه‌ای و periodic recalibration دقت اندازه‌گیری را در محیط‌های صنعتی افزایش می‌دهد.

🔗 Reference: Application Note – IIM‑42652


35. منابع رسمی IIM‑42652 از کجا قابل دریافت هستند؟

می‌توانید Datasheet، Design Guide، Evaluation Board Manual و کتابخانه‌های رسمی Arduino/STM32 را از صفحه رسمی کارخانه دانلود کنید. همچنین Application Note و Whitepaper رسمی برای تحلیل و طراحی دقیق در دسترس هستند. استفاده از منابع رسمی بهترین روش برای اطمینان از accuracy و compatibility سنسور است.

🔗 Reference: Official Product Page – IIM‑42652


36. سنسورهای مشابه و معروف با سنسور IIM42652 کدامند و چه تفاوت‌هایی با آن دارند؟

در جدول مقایسه، سنسور IIM42652 با چند سنسور شتاب‌سنج و ژیروسکوپ ۶ محوره‌ معروف مانند ICM20649، ICM20948، MPU9250 و BMI088 از نظر ویژگی‌های کلیدی فنی بررسی شده است. این پارامترها شامل محدوده اندازه‌گیری ژیروسکوپ و شتاب‌سنج، نویز، پهنای باند فیلتر دیجیتال و حساسیت محور متقاطع هستند که تأثیر مستقیم بر دقت، پایداری و پاسخ‌دهی سنسور دارند. هدف این مقایسه، ارائه‌ی دید فنی شفاف برای انتخاب سنسور مناسب در پروژه‌های مختلف است. سنسور IIM42652 با دقت بالا، قابلیت پیکربندی گسترده و امکانات پیشرفته در موقعیت مناسبی در این جدول قرار دارد. این جدول انتخاب بهینه‌تر بر اساس نیاز فنی را برای توسعه‌دهندگان ساده‌تر می‌سازد.

سنسور محدوده ژیروسکوپ (FSR) محدوده شتاب‌سنج نویز ژیروسکوپ (Noise Spectral Density) پهنای باند ژیروسکوپ / فیلتر دیجیتال حساسیت محور متقاطع (Cross‑Axis Sensitivity)
IIM42652 ±15.625 / ±31.25 / ±62.5 / ±125 / ±250 / ±500 / ±1000 / ±2000 dps ±2g / ±4g / ±8g / ±16g اطلاعات عمومی دقیق محدود است فیلتر دیجیتال قابل برنامه‌ریزی، FIFO داخلی، رابط I²C/SPI/I3C عدد دقیق ذکر نشده، طراحی صنعتی بهبود یافته
ICM20649 ±250 / ±500 / ±1000 / ±2000 dps ±2g / ±4g / ±8g / ±16g یا بیشتر نویز معمولی، مطابق استاندارد MPU فیلتر دیجیتال قابل تنظیم، FIFO طراحی با حساسیت متقاطع بهبود یافته
ICM20948 ±250 / ±500 / ±1000 / ±2000 / ±4000 dps ±2g / ±4g / ±8g / ±16g پایین‌تر نسبت به نسل‌های قبلی فیلتر دیجیتال پیشرفته، رابط‌های متنوع حساسیت متقاطع بهینه‌تر در طراحی داخلی
MPU9250 ±250 / ±500 / ±1000 / ±2000 dps ±2g / ±4g / ±8g / ±16g نویز متوسط فیلتر دیجیتال پایه، طراحی قدیمی‌تر حساسیت متقاطع متوسط
BMI088 ±1250 dps (برخی نسخه‌ها ±2000 dps) ±16g / ±24g بسیار پایین، مناسب برای کاربردهای صنعتی فیلتر داخلی صنعتی با عملکرد بالا حساسیت متقاطع بسیار پایین

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها، کاربران باید به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند

اگر هر یک از اسناد فنی ناقص یا اشتباه است، لطفاً به ما اطلاع دهید

با نظرات خود به تیم جبرا در بهبود کیفیت کمک کنید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

1 دیدگاه دربارهٔ «ماژول GEBRABIT-IIM42652»

  1. سنسور IIM-42652 فوق‌العاده‌ست! دقت اندازه‌گیری حرکتش بی‌نظیره و در پروژه‌های رباتیک من بدون هیچ مشکلی کار کرده. مصرف انرژی کم و کیفیت ساخت عالی

توجه!

محصولات ما صرفاً برای اهداف تحقیقاتی و توسعه طراحی شده‌اند. جبرابیت صراحتاً اعلام می‌کند که در صورت استفاده کاربران از این محصولات در کاربردهای حساس و دقیق از جمله امور مالی یا مواردی که به جان و مال انسان آسیب می‌زنند، هیچ‌گونه مسئولیتی را نمی‌پذیرد.

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها (IC)، کاربران باید حتماً به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند.

سبد خرید
پیمایش به بالا
