ماژول GEBRABIT-IIM42352

9.300.000 ریال

ماژول GEBRABIT-IIM42352 یک سنسور حرکتی 3 محوره شامل شتاب‌سنج با دقت بالا و پاسخ‌دهی سریع است. این ماژول با مصرف انرژی کم و عملکرد پایدار، مناسب برای استفاده در سیستم‌های هوشمند، رباتیک و دستگاه‌های کنترل حرکت می‌باشد.

دسترسی: موجود در انبار

شناسه محصول: GB310A دسته: , , , , , , , , برچسب: , , , , , , , , , , , , , , , , , , , , , , , , , ,
نوع ماژول

شتاب‌سنج

تعداد محور

3

ولتاژ تغذیه

1V8, 3V3

نوع خروجی

I2C, I3C, SPI, Digital

رزولوشن ADC

16 Bit

FSR

±2, ±4, ±8, ±16(g)

جریان مصرفی

10 mA to 30 mA (Typ. 20 mA)

حساسیت شتاب سنج

16384, 2048 (LSB/g), 4096, 8192

ابعاد

Gebra small(36.29mm x 32.72mm)

دمای کاری

-40°C to 105°C

توجه!

ماژول‌های جبرابیت، پیش از ورود به فروش، با قطعات اصلی و تحت فرایندهای تست عملکرد و پایداری بررسی می‌شوند. این موضوع باعث می‌شود محصول نهایی از نظر کیفیت، دقت و دوام در سطح استانداردهای مهندسی قرار گیرد.
در بازار ممکن است محصولات مشابه با قیمت پایین‌تر دیده شوند، اما بسیاری از آن‌ها بدون کنترل کیفیت و با قطعات غیرمعتبر عرضه می‌شوند که در پروژه‌های حساس موجب خطا، ناپایداری یا آسیب به سیستم می‌شود.
هدف ما ارائه محصولی است که نه‌تنها به‌درستی کار کند، بلکه در بلندمدت اعتماد و کارایی واقعی به همراه داشته باشد. این کیفیت، نتیجه استفاده از قطعات اصل و انجام تست‌های دقیق پیش از ارسال است.

فناوریMEMS

تا زمان ظهور فناوری سنسورهای میکروالکترومکانیکی (MEMS)، سنسورهای اینرسی ابزارهای دقیق و پرهزینه‌ای بودند که معمولاً برای کاربردهای پیشرفته در نظر گرفته می‌شدند.به کمک فناوری MEMS ، سنسورهای اینرسی سطح تراشه حالت جامد کم هزینه به عنوان جایگزینی برای سنسورهای اینرسی سطح بالا در دسترس هستند. اضافه شدن MEMS به دنیای سنسورهای اینرسی، طیف گسترده ای از قابلیت های عملکردی را فراهم کرده است و امکان استفاده از فناوری سنجش اینرسی را در کاربردهای بیشتری نسبت به قبل فراهم کرده است.

شتاب‌سنج

شتاب‌سنج سنسور اصلی است که مسئول اندازه‌گیری شتاب اینرسی یا تغییر سرعت در طول زمان است و در انواع مختلف از جمله شتاب‌سنج‌های مکانیکی، شتاب‌سنج‌های کوارتزی و شتاب‌سنج‌های MEMS یافت می‌شود. شتاب سنج MEMS اساساً جرمی است که توسط یک فنر معلق است، همانطور که در شکل زیر نشان داده شده ، جرم به عنوان Proof mass  و جهتی که جرم اجازه حرکت دارد به عنوان   sensitivity axisشناخته می شود.

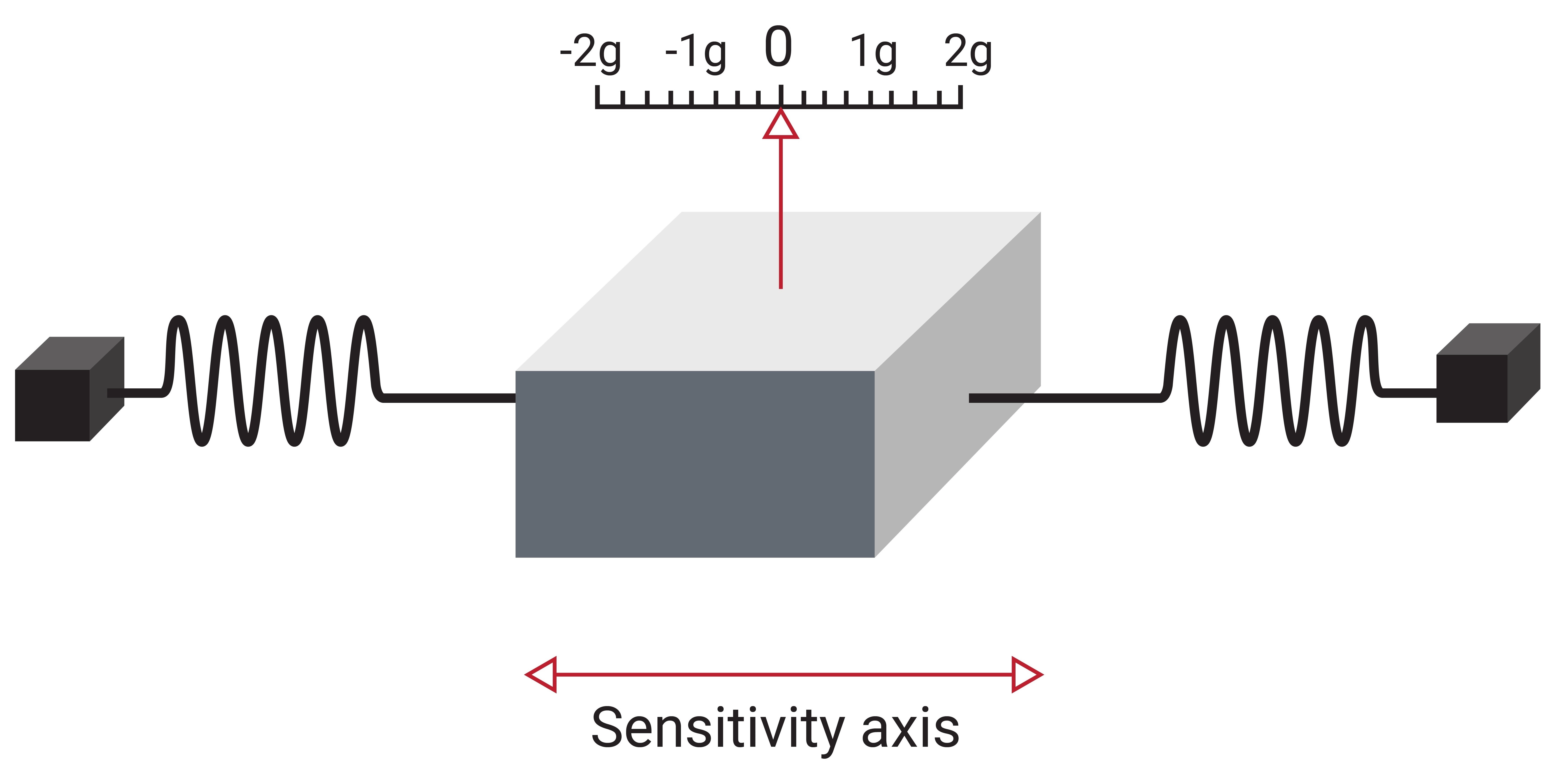

هنگامی که یک شتاب سنج در امتداد محور حساسیت تحت شتاب خطی قرار می گیرد، این شتاب باعث می شود که  Proof mass متناسب با میزان شتاب یک سمت جابجا شود. استفاده از این روش و اصول، اساس کار این شتاب سنج است

مروری بر شتاب‌سنجIIM42352

شتاب‌سنج IIM42352

IIM42352 یک شتاب سنج 3 محوره در پکیج 14 پین LGA می باشد.سنسور شتاب‌سنج IIM-42352  همچنین دارای 2 کیلو بایت FIFO بوده که می تواند ترافیک گذرگاه سریال و توان مصرفی را با اجازه دادن به پردازنده برای خواندن پشت سر هم  اطلاعات سنسور و سپس رفتن به حالت کم مصرف، کاهش دهد .سنسور IIM-42352 با 3 محور یکپارچه سازی شده، به طراحان کمک می کند تا با بهره‌گیری از این سنسور،فضای مورد نیاز برای طراحی و هزینه صرف شده برای انتخاب قطعات را کاهش دهند. شتاب‌سنج IIM-42352 دارای  full-scale range  قابل برنامه ریزی از چهار رنج قابل تنظیم ±2g تا ±16g پشتیبانی می کند. از سایر ویژگی های پیشرو در این سنسور می توان به 16 بیت ADC داخلی، فیلترهای دیجیتال قابل برنامه ریزی،سنسور دمای داخلی و پروتکل های ارتباطی دیجیتالI3C و I2C و SPI اشاره کرد.

مشخصات فنی

کاربردها

  • Number of Axis: 3-Axis
  • Output type: Digital – I2C or I3C or SPI
  • Accelerometer  FSR: ±2, ±4, ±8, ±16(g)
  • Accelerometer Sensitivity SF: 16384, 2048 (LSB/g), 4096, 8192
  •  Accelerometer ADC: 16 Bit
  • Vibration measurement
  • Predictive maintenance
  • Tilt sensing
  • Platform stabilization
  • Robotics

ماژول GebraBit IIM42352

بعد از توضیحات ذکر شده در بالا متوجه شده اید که سنسور IIM42352 با توجه به پکیج LGA و عدم دستسرسی به پین های سنسور،کاربر برای توسعه سخت افزاری و البته توسعه نرم افزاری سنسور،نیاز به یک مدار راه انداز و درایور دارد.GebraBit برای راحتی کاربران این امر را با پیاده سازی مدار سنسور IIM42352 و ارایه دسترسی به پین های سیگنال های ارتباطی و تغذیه ، با قابلیت انتخاب پروتکل ارتباطی I2C یا SPI و ولتاژ کاری و سطح لاجیک پروتکل های ارتباطی ، محقق ساخته است.

 کافیست ماژول GebraBit IIM42352 را در BreadBoard قرار داده سپس با اعمال ولتاژ مورد نیاز و انتخاب پروتکل ارتباطی I2C یا SPI ، ماژول  GebraBit IIM42352 را با هریک از برد های اردوینو، رزبری پای ، دیسکاوری و مخصوصا ماژول GebraBit STM32F303 یا GebraBit ATMEGA32  که پیشنهاد ما استفاده از ماژول های توسعه میکروکنترلری GebraBit هست،راه اندازی و دیتا را دریافت کنید.

دلیل پیشنهاد ما در راه اندازی ماژول GebraBit IIM42352 با ماژول های توسعه میکروکنترلری GebraBit مانند GebraBit STM32F303 یا GebraBit ATMEGA32  ،وجود رگولاتور داخلی 3V3 در آنها و  سازگاری ترتیب پین های همه ماژول های GebraBit  با هم بوده(استاندارد GEBRABUS) که فقط کافیست ماژول  GebraBit IIM42352 را مانند تصویر بالا در سوکت مربوطه قرار داده و بدون نیاز به سیم کشی ،ماژول سنسور مورد نظر را توسعه دهید.

ویژگی‌های ماژولGebraBit IIM42352​

  • User-selectable module power supply voltage between 1V8 and 3V3
  • User-selectable module I/O logic voltage between 1V8 and 3V3
  • User-selectable interface protocol (I2C or SPI)
  • User-selectable I2C address (AD0)
  • Access to all data pins of the sensor
  • On Board, ON/OFF LED indicator
  • Pin Compatible with GEBRABUS
  • It can be used as a daughter board of GebraBit MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board
  • Package: GebraBit small (36.29mm x 32.72mm)

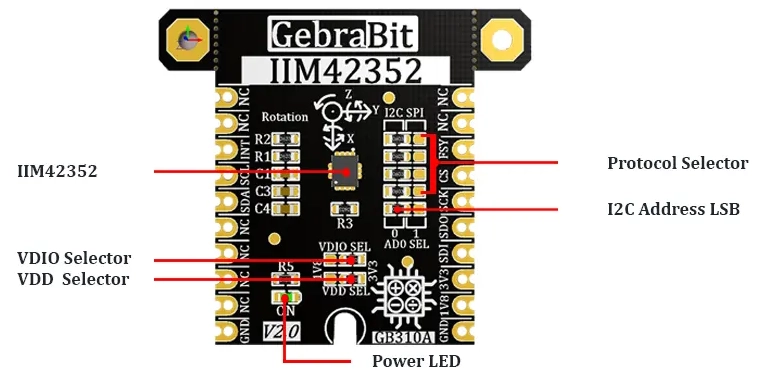

معرفی بخش های ماژول

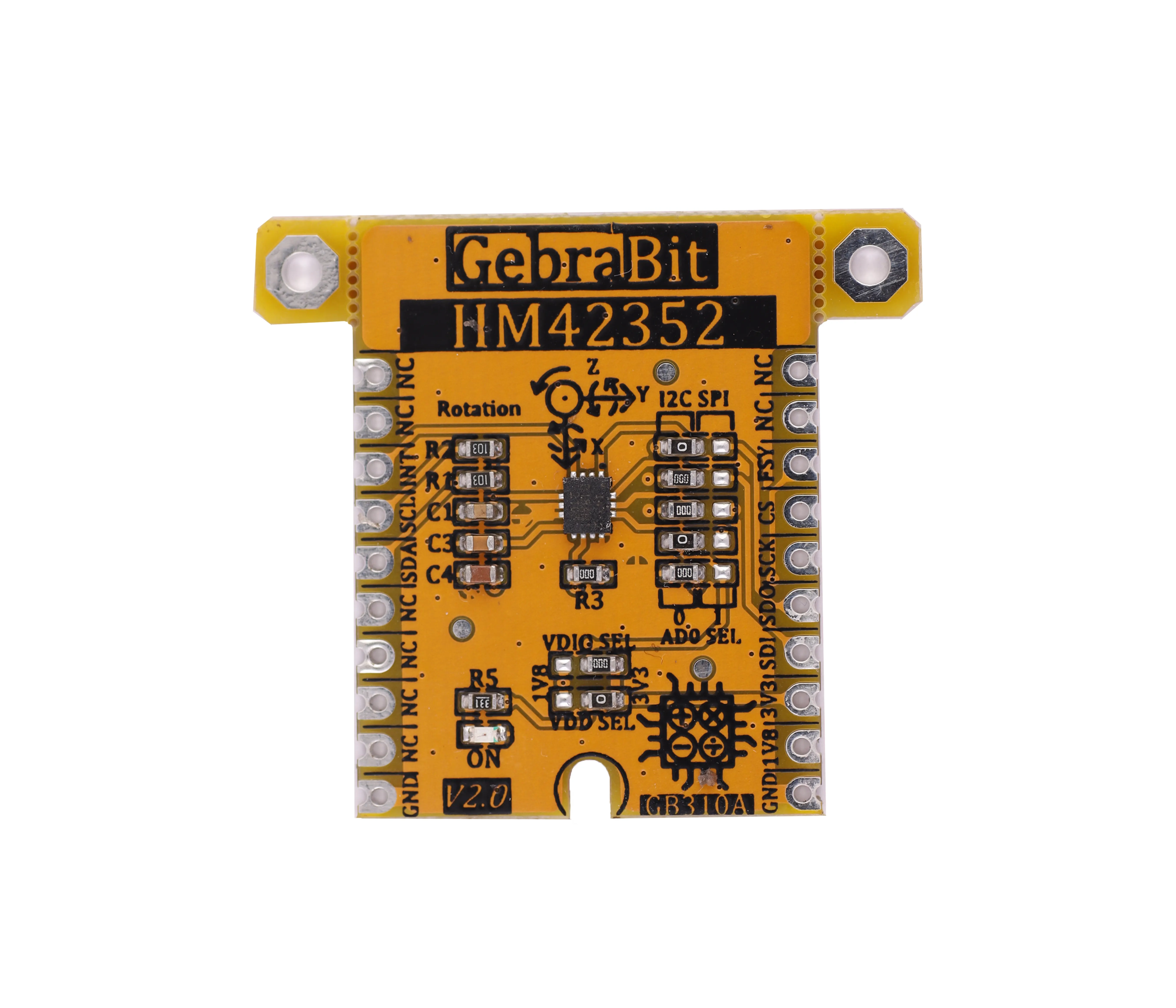

سنسور IIM42352

ای سی اصلی این ماژول بوده که در مرکز ماژول قرار گرفته و مدار ان طراحی شده است.

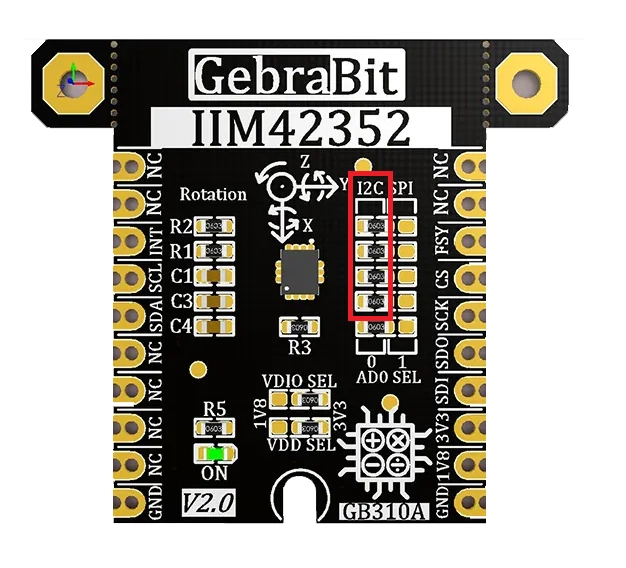

جامپرهای انتخاب پروتکل ارتباطی

در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.

در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.

به صورت پیش فرض نیز پروتکل I2C انتخاب شده است.

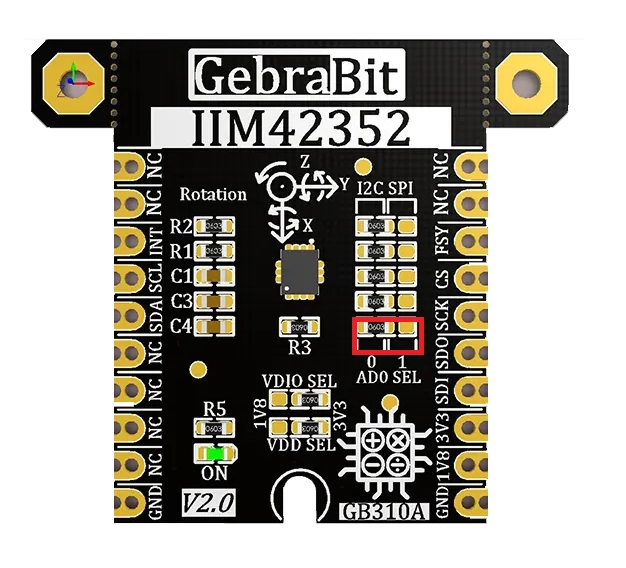

جامپرAD0 SEL

در صورت انتخاب پروتکل I2C  ،وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x68=>0 , 0x69=>1) را مشخص می کند.

به صورت پیش فرض مقاومت 0R روی 0 قرار داشته و  آدرس  0x68  انتخاب شده است.

جامپرVDIO SEL

 با توجه به وضعیت مقاومت  0R این جامپر ، سطح منطق (Logic Level) ارتباط دیجیتال(I2C  یا SPI) سنسور از بین 1V8 و 3V3 انتخاب می شود.

به صورت پیش فرض سطح منطق (Logic Level) ارتباط دیجیتال(I2C  یا SPI) سنسور 3V3 انتخاب شده است.

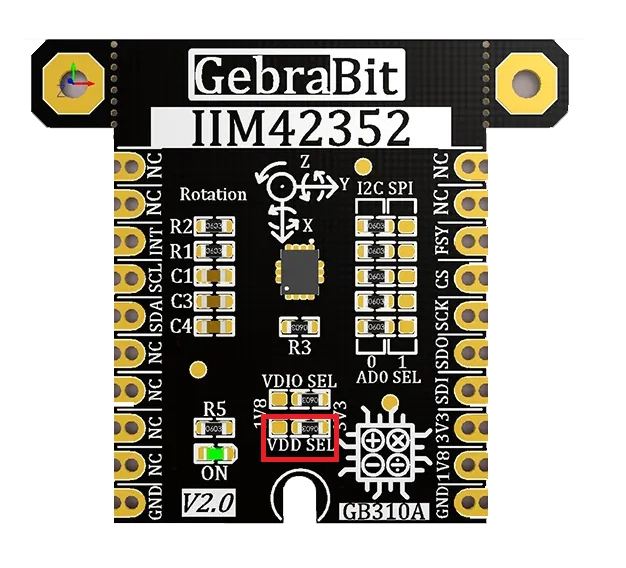

جامپرVDD SEL

با توجه به وضعیت مقاومت  0R این جامپر ، ولتاژ اصلی تغذیه سنسور از بین 1V8 و 3V3 انتخاب میشود

به صورت پیش فرض ولتاژ اصلی تغذیه سنسور 3V3 انتخاب شده است.

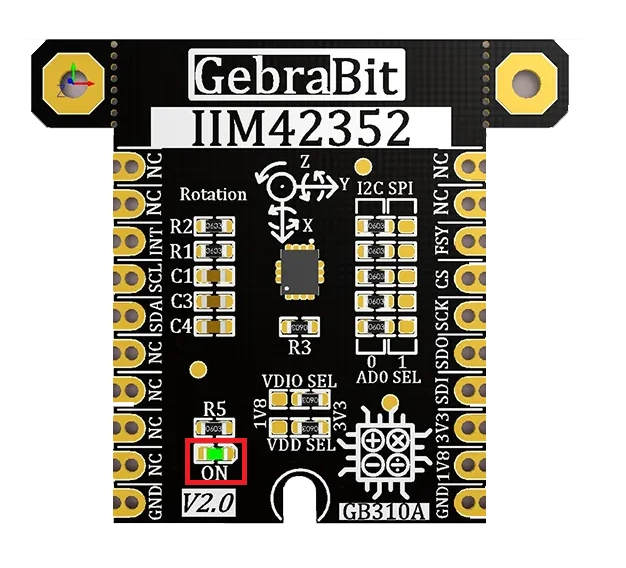

تغذیه LED

با توجه به وضعیت جامپر VDD SEL و اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.

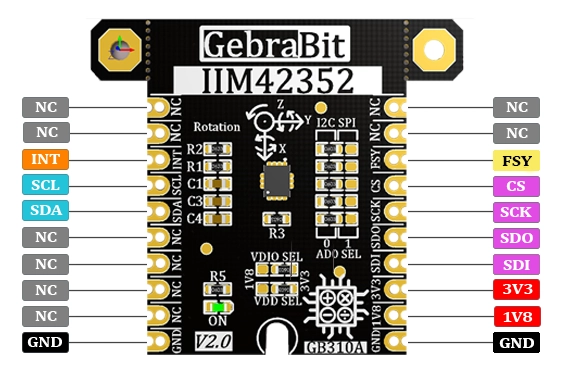

پین های ماژول

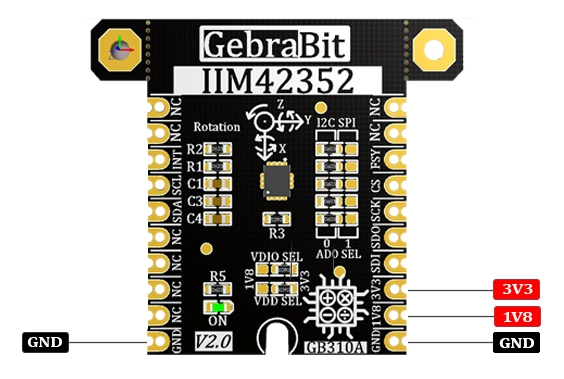

پین های تغذیه

  • 3V3 : این پین می تواند با توجه به وضعیت Jumper Selector های VDDSEL و VDIOSEL ،تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C یا SPI) سنسور را تامین کند.
  • 1V8 : این پین می تواند با توجه به وضعیت Jumper Selector های VDDSEL و VDIOSEL ،تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C یا SPI) سنسور را تامین کند.
  • GND : این پین زمین مشترک برای تغذیه و سطح منطق(Logic Level) سنسور می باشد.

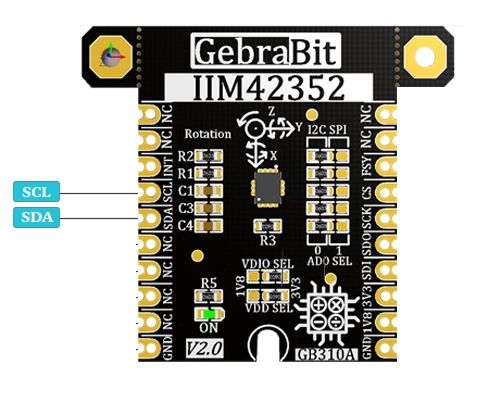

پین های I2C

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x68 یا 0x69 ) را مشخص می کند.

  • SDA : این پین، پین دیتای ارتباط I2C می باشد، که به پین دیتای متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3  استفاده کنید.این پین با یک مقاومت 10K پول آپ (Pull Up) شده است.
  • SCL : این پین، پین کلاک ارتباط I2C می باشد، که به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3  استفاده کنید.این پین با یک مقاومت 10K پول آپ (Pull Up) شده است.

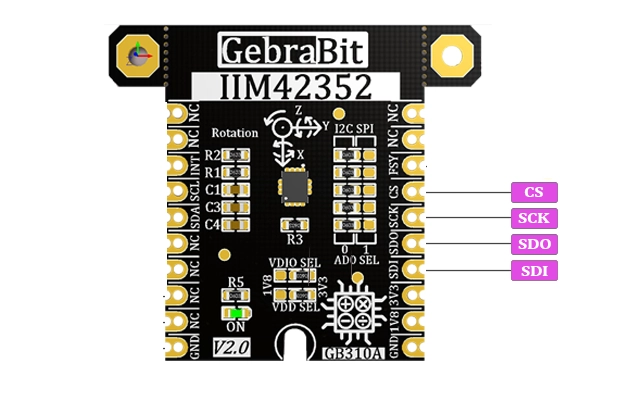

پین های SPI

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.وضعیت جامپر AD0 SEL در این حالت بی تاثیر است.

  • SDI(MOSI) : از این پین، برای ارسال دیتا از میکروکنترلر(پردازنده) به ماژول(سنسور) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data In / Microcontroller Out Sensor In می باشد.
  • SDO(MISO) : از این پین، برای ارسال دیتا از ماژول(سنسور) به میکروکنترلر(پردازنده) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data Out / Microcontroller In Sensor Out می باشد.
  • SCK : این پین، پین کلاک برای ارتباط SPI بوده که از نوع ورودی (Input) برای سنسور محسوب و به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.

CS : این پین، پین Chip Select برای ارتباط SPI با ماژول(سنسور) می باشد، که با اعمال ولتاژ LOW (0V) ،ماژول(سنسور) برای ارتباط SPI انتخاب می شود.این پین از نوع ورودی (Input) برای سنسور محسوب می شود.

در صورتی که می خواهید از چندین ماژول GebraBit IIM42352 به صورت همزمان استفاده کنید، کافیست پین های SDO , SDI , SCK همه انها و میکرکنترلر(پردازنده) را به هم متصل کرده و به CS هر کدام، یک پین منحصر به فرد اختصاص دهید.

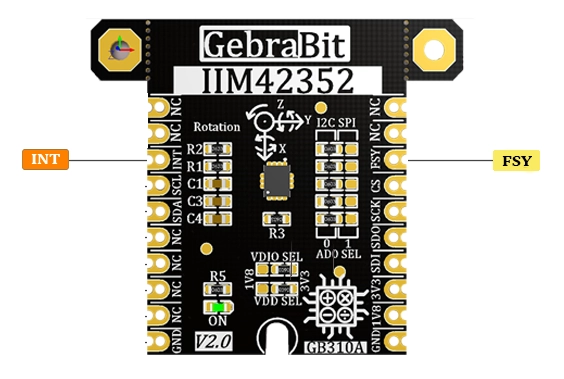

دیگر پین ها

  • INT : پین Interrupt (وقفه) سنسور IAM42352 بوده که با توجه به دیتاشیت سنسور، کاربر می تواند شرایط وقوع وقفه،حالات و روش های وقوع وقفه و … را تنظیم کند.
  • FSY(FSYNC) : برای همگام سازی (Synchronization) سنسور با یک منبع خارجی ، از این پین استفاده میشود.برای اطلاعات بیشتر دیتاشیت سنسور مطالعه شود.به صورت پیش فرض این پین با مقاومت R3 به زمین متصل شده است.جهت استفاده از پین، مقاومت R3 باید از ماژول ، جدا (دمونتاژ) گردد.

اتصال به پردازنده

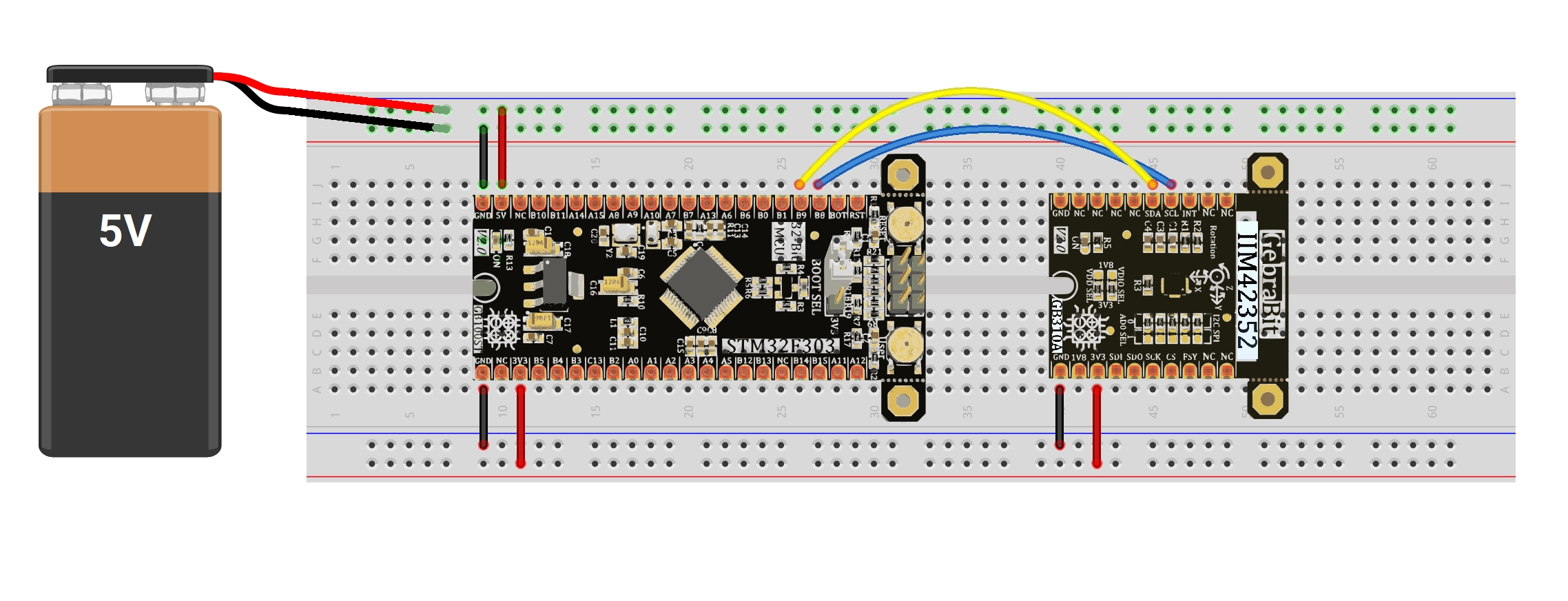

اتصال I2C با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit IIM42352 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDA و SCL رو پین های PB9 و PB8 (برای راحتی کار در STMCUBEMX)مراحل زیر را دنبال کنید:

  • پین 3V3 ماژول IIM42352 را به پین 3V3 خروجی ماژول میکروکنترلر متصل کنید.(سیم قرمز)
  • پین GND ماژول IIM42352 را به پین GND ماژول میکروکنترلر متصل کنید.(سیم سیاه)
  • پین SCL ماژول IIM42352 را به پین PB8 ماژول میکروکنترلر (SCL) متصل کنید.(سیم آبی)
  • پین SDA ماژول IIM42352 را به پین PB9 ماژول میکروکنترلر (SDA) متصل کنید.(سیم زرد)

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

توجه: با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit IIM42352 نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.برای راحتی کار می توانید پروتکل SPI را با استفاده از جامپر های روی برد انتخاب کرده و سپس ماژول GebraBit IIM42352 را به صورت Pin to Pin بر روی ماژول GebraBit STM32F303 قرار دهید.

اتصال SPI با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit IIM42352 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDI و SDO و SCK و CS رو پین های PB5 و PB4 و PB3 و PC13 (برای راحتی کار در STMCUBEMX) ماژول GebraBit IIM42352 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit STM32F303 قرار دهید.

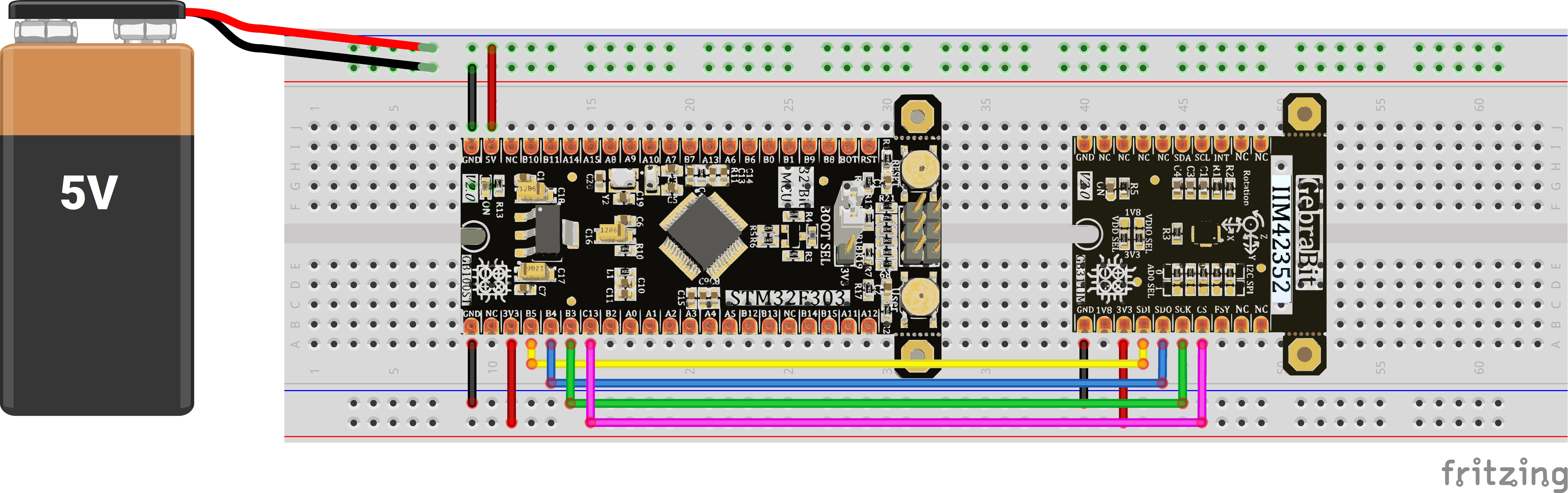

در اینجا برای درک بهتر اتصال جداگانه ماژول‌ها نشان داده شده است.

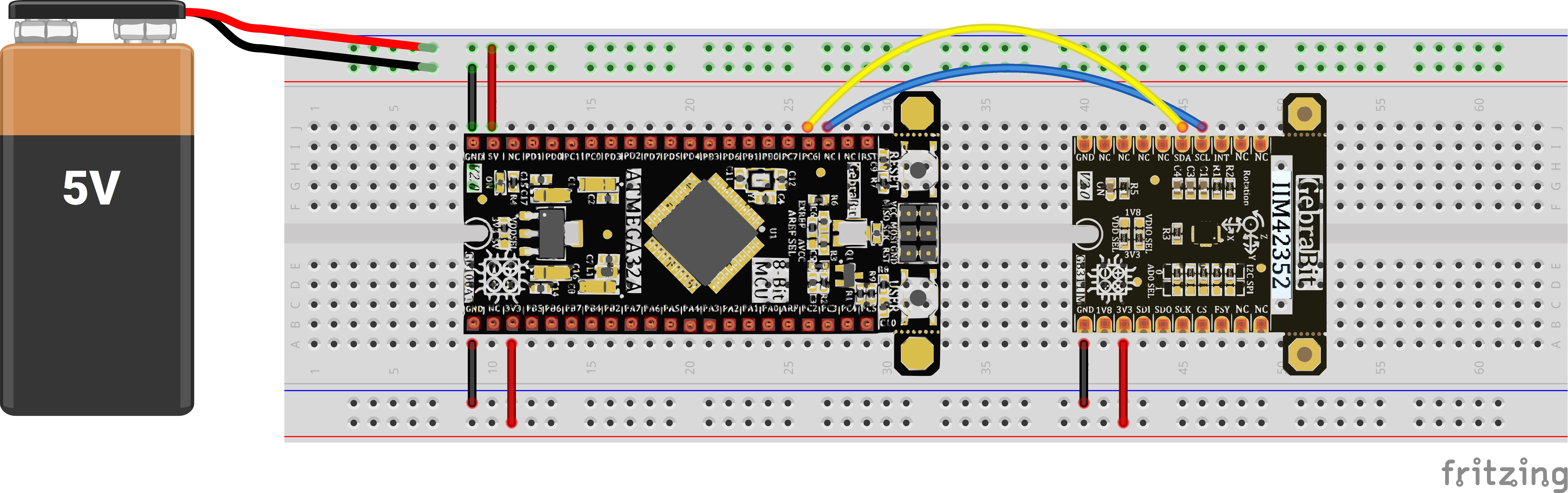

اتصال SPI یا I2C با GebraBit ATMEGA32A

با توجه به اینکه پین های SPI و I2C میکروکنترلر ATMEGA32A بر اساس استاندارد GEBRABUS متناظر با پین های SPI و I2C  دیگر ماژول های GEBRABIT می باشد،  ماژول GebraBit IIM42352 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit ATMEGA32A قرار داده و با تغییر وضعیت مقاومت های جامپر انتخاب پروتکل، با ماژول GebraBit IIM42352 از طریق SPI یا I2C ارتباط برقرار کنید.

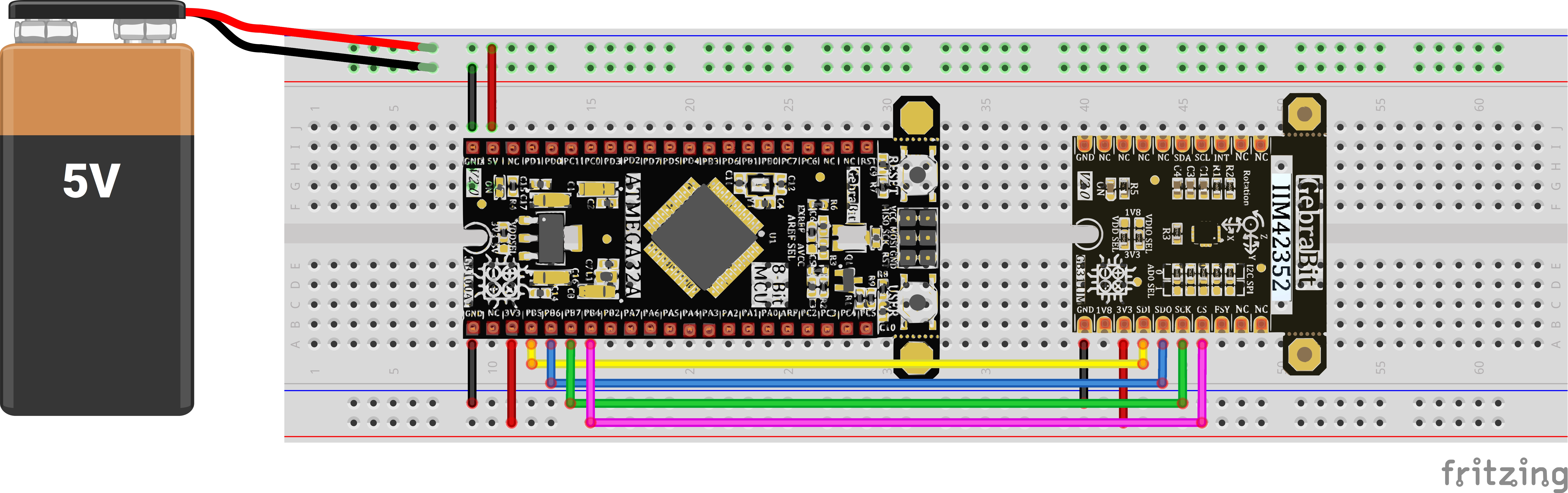

در اینجا برای درک بهتر اتصال جداگانه ماژول‌ها نشان داده شده است.

توجه: در صورت استفاده از ماژول‌های میکروکنترلری GebraBit توجه داشته باشید که جامپر سلکتورهای تغذیه ماژول GebraBit  IIM42352 روی 3V3 باشد تا راحت تر بتوانید ولتاژ3V3 را از ماژول میکروکنترلری گرفته و ماژول را فعال کنید.

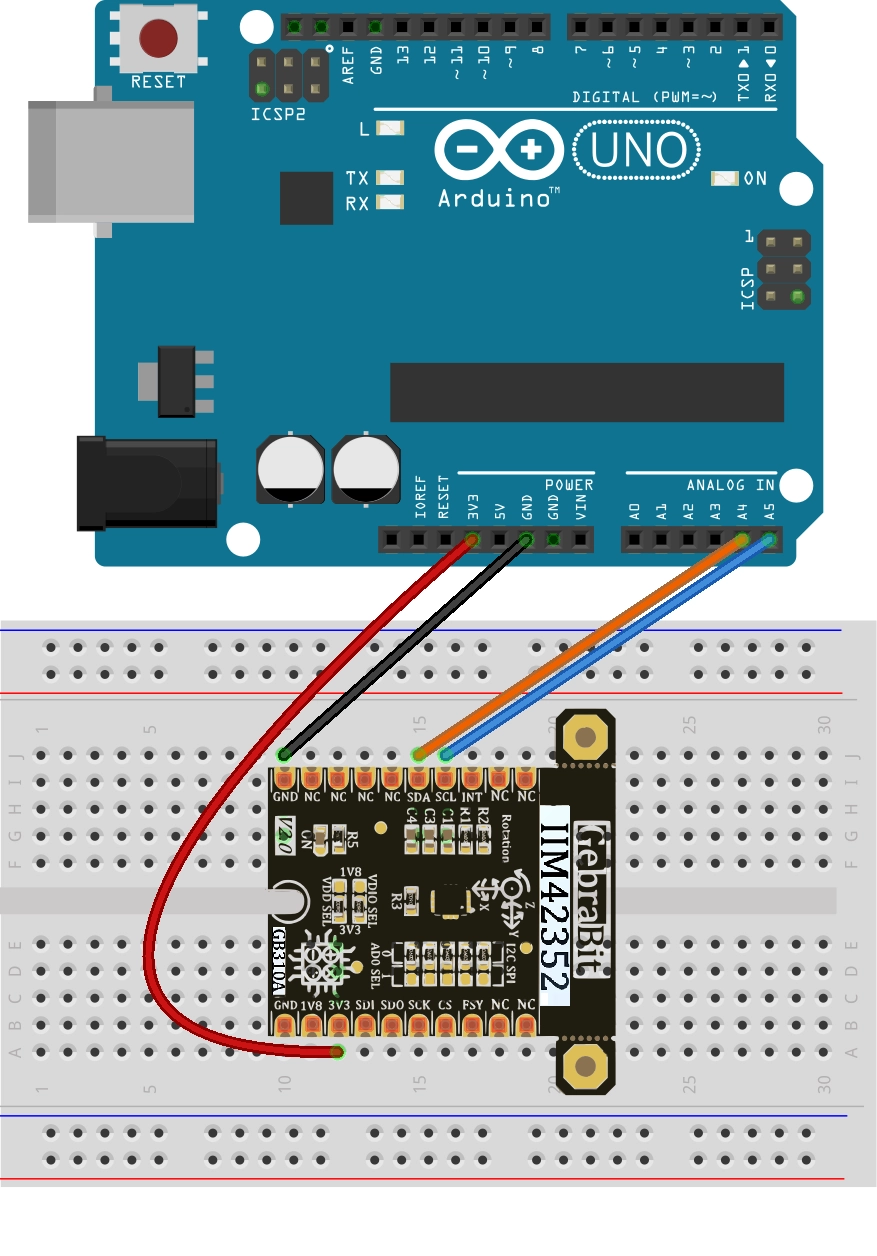

اتصال I2C با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit IIM42352 به ARDUINO UNO مراحل زیر را دنبال کنید:

  • پین 3V3 ماژول IIM42352 را به پین 3V3 خروجی برد ARDUINO UNO  متصل کنید.(سیم قرمز)
  • پین GND ماژول IIM42352 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
  • پین SCL ماژول IIM42352 را به پین A5 برد ARDUINO UNOمتصل کنید.(سیم آبی)
  • پین SDA ماژول IIM42352 را به پین A4 برد ARDUINO UNOمتصل کنید.(سیم نارنجی)

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

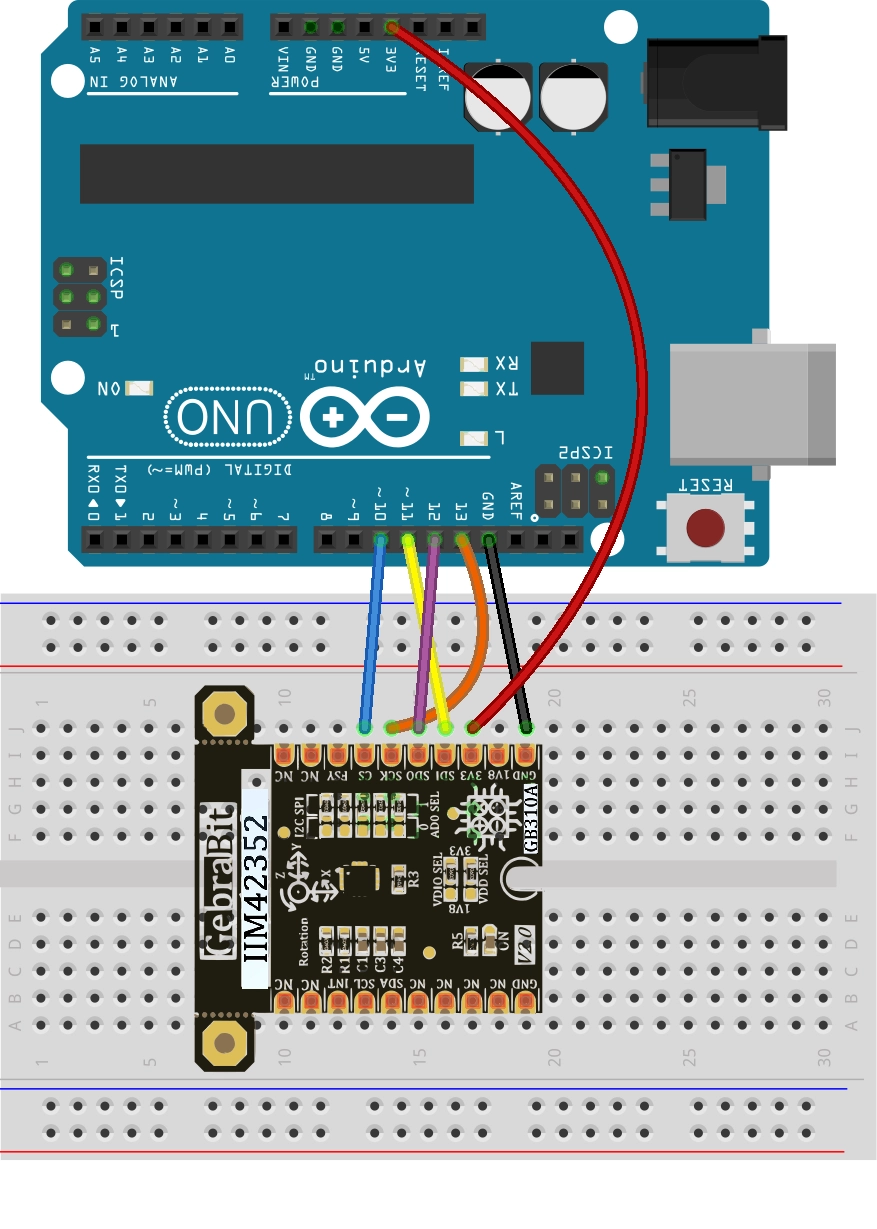

اتصال SPI با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit IIM42352 به ARDUINO UNO مراحل زیر را دنبال کنید:

  • پین 3V3 ماژول IIM42352 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
  • پین GND ماژول IIM42352 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
  • پین SDI ماژول IIM42352 را به پین D11 برد ARDUINO UNOمتصل کنید.(سیم زرد)
  • پین SDO ماژول IIM42352 را به پین D12 برد ARDUINO UNOمتصل کنید.(سیم بنفش)
  • پین SCK ماژول IIM42352 را به پین D13 برد ARDUINO UNOمتصل کنید.(سیم نارنجی)
  • پین CS ماژول IIM42352 را به پین D10 برد ARDUINO UNOمتصل کنید.(سیم آبی)

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

نوع ماژول

شتاب‌سنج

تعداد محور

3

ولتاژ تغذیه

1V8, 3V3

نوع خروجی

I2C, I3C, SPI, Digital

رزولوشن ADC

16 Bit

FSR

±2, ±4, ±8, ±16(g)

جریان مصرفی

10 mA to 30 mA (Typ. 20 mA)

حساسیت شتاب سنج

16384, 2048 (LSB/g), 4096, 8192

ابعاد

Gebra small(36.29mm x 32.72mm)

دمای کاری

-40°C to 105°C

هدف ما از انجام این پروژه چیست؟

در این بخش قصد داریم سنسور IIM42352 را به وسیله میکروکنترلر آرم، سری STM32F راه اندازی کنیم. به منظور استفاده راحت تر و بهینه تر در این پروژه از دو ماژول آماده GB310A و GebraBit STM32F303 استفاده میکنیم.

این دو ماژول شامل مینیمم قطعات لازم سنسور IIM42352و میکروکنترلر STM32F میباشند که توسط تیم جبرابیت جهت آسان سازی کار فراهم شده اند.

در این آموزش چه چیزهایی یاد میگیریم؟

شما در این بخش ضمن راه اندازی و استفاده از سنسورICM20789  ، به طور خلاصه با تمامی رجیسترهای سنسور ICM20789، نحوه تنظیم بخش های مختلف میکروکنترلر STM32 برای راه اندازی این سنسور با استفاده از پروتکل SPI، چگونگی استفاده از فایل کتابخانه و درایور مختص ماژول GB6307IM، نحوه فراخوانی توابع و در نهایت دریافت داده های سنسور در کامپایلر Keil  نیز آشنا خواهید شد.

برای شروع این پروژه به چه چیزهایی نیاز داریم؟

برای اجرای این پروژه به سخت‌افزار و نرم‌افزار نیاز داریم. عناوین این سخت‌افزارها و نرم‌افزارها در جدول زیر به شما ارائه شده است و می‌توانید با کلیک بر روی هر یک، آن را تهیه/دانلود کرده و برای شروع آماده شوید.

سخت افزارهای مورد نیازنرمافزارهای مورد نیاز
ST-LINK/V2 ProgrammerKeil uVision Programmer
STM32 Microcontroller – ( Gebra STM32f303 )STM32CubeMX Program
ماژول GEBRABIT-IIM42352
Cable and Breadboard

 بدین منظور ابتدا پروتکل ارتباطی SPI را با استفاده از جامپر های روی برد  انتخاب کرده و سپس مانند تصویر زیر ماژول  GebraBit IIM42352 را به صورت Pin To Pin بر روی ماژول GebraBit STM32F303 قرار می دهیم:

توجه : تصویر بالا صرفا برای نمایش نحوه قرار گیری ماژول GebraBit IIM42352 بر روی ماژول GebraBit STM32F303 می باشد . لذا برای استفاده از پروتکل ارتباطی SPI کاربر باید نسبت به انتخاب صحیح وضعیت جامپر های روی برد اقدام کند.

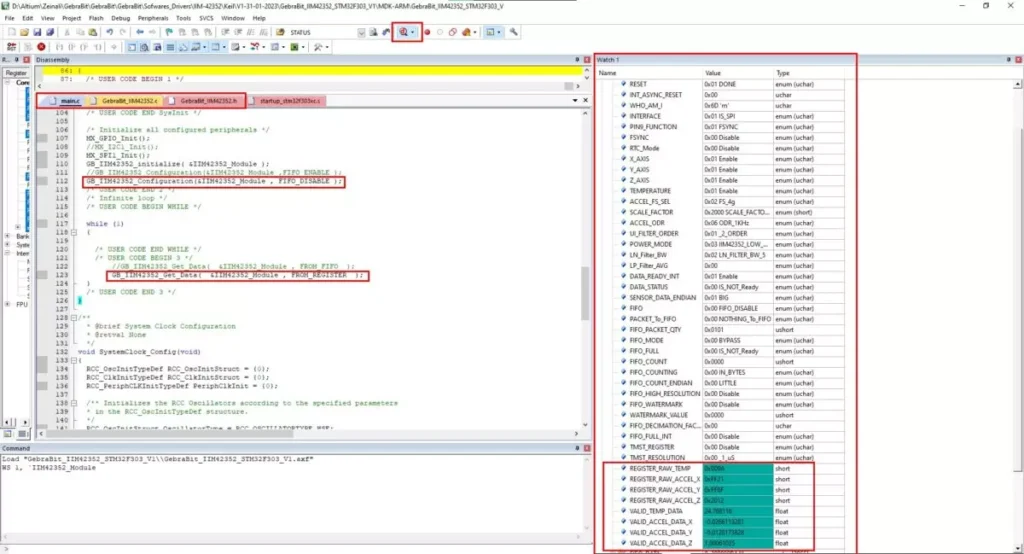

در نهایت مقادیر دما و شتاب را در سه محور X , Y , Z به صورت Real Time در پنجره Watch1 کامپایلر Keil در حالت Debug Session مشاهده خواهیم کرد.

تنظیمات STM32CubeMX

در ادامه تنظیمات مربوط به هریک از بخش های SPI , RCC , Debug , Clock را در میکروکنترلر STM32F303 برای راه اندازی ماژول GebraBit IIM42352 را مرور می کنیم.

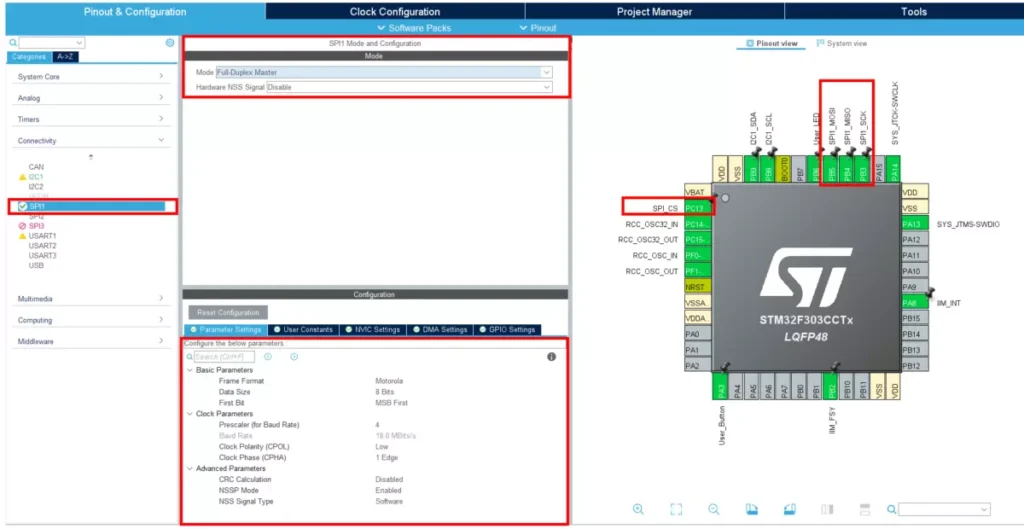

تنظیمات SPI

برای ارتباط از طریق SPI با ماژول GebraBit STM32F303 حالت Full Duplex Master را انتخاب کرده و پین های PB3 و PB4 و PB5 را به عنوان SCK و MISO و MOSI و پین PC13 را CS انتخاب می کنیم :

RCC / Clock تنظیمات

به‌دلیل وجود کریستال خارجی (External Crystal) در برد جبرابیت STM32F303، در بخش “RCC” گزینه “Crystal/Ceramic Resonator” را انتخاب می‌کنیم.

سپس از صفحه Clock Configuration حالت PLLCLK را انتخاب کرده و سایر تنظیمات لازم را انجام می‌دهیم (برای اطلاعات بیشتر کلیک کنید).

Debug & Programming تنظیمات

برای کاهش تعداد پایه‌ها در زمان Debug and Program، در این ماژول گزینه “Serial Wire” را از بخش “Debug” در بلوک “SYS” انتخاب می‌کنیم که مربوط به پایه‌های “SWCLK” و “SWDIO” است.

Project Manager تنظیمات

تنظیمات “Project Manager” به صورت زیر است؛ در اینجا از نسخه “5.32” محیط توسعه “MDK-ARM” استفاده کرده‌ایم. اگر شما برای برنامه‌نویسی از محیط توسعه دیگری استفاده می‌کنید، باید از قسمت Toolchain گزینه مربوط به IDE مورد استفاده خود را انتخاب کنید.





پس از تکمیل تمامی تنظیمات بالا، روی گزینه GENERATE CODE کلیک می‌کنیم.

Source Code

کتابخانه پروژه (Library)

جبرابیت علاوه بر طراحی ماژولار انواع حسگرها و قطعات مجتمع، برای سهولت در نصب و توسعه نرم‌افزار توسط کاربران، مجموعه‌ای از کتابخانه‌های ساختاریافته و مستقل از سخت‌افزار را به زبان C ارائه می‌دهد. در این راستا، کاربران می‌توانند کتابخانه‌ی مربوط به ماژول مورد نظر خود را در قالب فایل‌های “.h” و “.c” دانلود کنند.

با افزودن کتابخانه‌ی ارائه‌شده توسط جبرابیت به پروژه (راهنمای افزودن فایل به پروژه)، می‌توانیم به‌راحتی کد خود را توسعه دهیم. فایل‌های مربوطه را می‌توانید در انتهای پروژه یا در بخش صفحات مرتبط در سمت راست مشاهده کنید.

تمام توابع تعریف‌شده در کتابخانه با جزئیات کامل توضیح داده شده‌اند و کلیه پارامترهای ورودی و مقادیر بازگشتی هر تابع به‌صورت مختصر شرح داده شده است. از آنجا که این کتابخانه‌ها مستقل از سخت‌افزار هستند، کاربر می‌تواند آن‌ها را به‌سادگی به کامپایلر دلخواه خود اضافه کرده و با میکروکنترلر یا برد توسعه مورد نظر خود استفاده کند.

فایل هدر GebraBit_IIM42352.h

در این فایل بر اساس دیتاشیت سنسور یا ای سی ، تمامی آدرس رجیسترها، مقادیر هریک از رجیسترها به صورت Enumeration تعریف شده است.همچنین بدنه سنسور IIM42352 و کانفیگ های مربوط به هریک از بلوک های داخلی سنسور  IIM42352 به صورت STRUCT  با نام  GebraBit_IIM42352 نیز تعریف شده است.که نهایتا در محیط  Debug Session تمامی کانفیگ های مربوط به هر بلوک به صورت Real Time قابل مشاهده است.

IIM42352_Bank_Sel Enum

بانک های رجیستری داخلی سنسور، در این enum تعریف شده است:

C
typedef enum bank_sel
{
BANK_0 = 0 ,
BANK_1     ,
BANK_2     ,
BANK_3     ,
BANK_4
}IIM42352_Bank_Sel;

IIM42352_Interface Enum

برای انتخاب پروتکل ارتباطی با سنسور از این enum استفاده می شود:

C
typedef enum  interface
{
 NOT_SPI = 0,
 IS_SPI
}IIM42352_Interface;

IIM42352_ Packet_To_FIFO Enum

برای ذخیره داده ها در FIFO از این enum استفاده می شود:

C
typedef enum packet_to_FIFO
{
NOTHING_To_FIFO    = 0,
ACCEL_TEMP_To_FIFO = 5
}IIM42352_Packet_To_FIFO;

IIM42352_Soft_Reset_Config Enum

برای reset نرم افزاری سنسور از این enum استفاده می شود:

C
typedef enum Soft_Reset_Config
{
IIM42352_RESET     = 0x01,
IIM42352_NOT_RESET = 0x00,
} IIM42352_Soft_Reset_Config;

IIM42352_PIN9_FUNCTION Enum

تنظیمات عملکرد پین شماره 9 از این enum استفاده می شود:

C
typedef enum Pin9_Function
{
INT2   = 0,
FSYNC  = 1,
CLKIN  = 2

} IIM42352_PIN9_FUNCTION;

IIM42352_Accel_Fs_Sel Enum

برای تنظیم Full Scale Range سنسور از این enum استفاده می شود:

C
typedef enum accel_fs_sel
{
FS_16g = 0 ,
FS_8g      ,
FS_4g      ,
FS_2g
}IIM42352_Accel_Fs_Sel;

IIM42352_Accel_Scale_Factor Enum

مقادیر Scale Factor متناظر با Full Scale Range در این enum تعریف شده است:

C
typedef enum Scale_Factor
{
SCALE_FACTOR_2048_LSB_g  = 2048    ,
SCALE_FACTOR_4096_LSB_g  = 4096    ,
SCALE_FACTOR_8192_LSB_g  = 8192    ,
SCALE_FACTOR_16384_LSB_g = 16384
}IIM42352_Accel_Scale_Factor;

IIM42352_Accel_ODR Enum

با استفاده از مقادیر این enum مقدار Output Data Rate Sensor  مشخص می شود:

C
typedef enum accel_odr
{
ODR_32KHz   = 1,
ODR_16KHz   = 2,
ODR_8KHz    = 3,
ODR_4KHz    = 4,
ODR_2KHz    = 5,
ODR_1KHz    = 6,
ODR_200Hz   = 7,
ODR_100Hz   = 8,
ODR_50Hz    = 9,
ODR_25Hz    = 10,
ODR_12Hz5   = 11,
ODR_6Hz25   = 12,
ODR_3Hz125  = 13,
ODR_1Hz5625 = 14,
ODR_500Hz   = 15
}IIM42352_Accel_ODR;

IIM42352_FIFO_MODE Enum

حالت کاری FIFO سنسور با استفاده از مقادیر این enum تنظیم می شود:

C
typedef enum FIFO_Config
{
BYPASS = 0 ,
STREAM_TO_FIFO,
STOP_ON_FULL
}IIM42352_FIFO_MODE ;
C
typedef enum accel_odr
{
ODR_32KHz   = 1,
ODR_16KHz   = 2,
ODR_8KHz    = 3,
ODR_4KHz    = 4,
ODR_2KHz    = 5,
ODR_1KHz    = 6,
ODR_200Hz   = 7,
ODR_100Hz   = 8,
ODR_50Hz    = 9,
ODR_25Hz    = 10,
ODR_12Hz5   = 11,
ODR_6Hz25   = 12,
ODR_3Hz125  = 13,
ODR_1Hz5625 = 14,
ODR_500Hz   = 15
}IIM42352_Accel_ODR;

IIM42352_Ability Enum

برای فعال و غیر فعال کردن بخش های مختلف سنسور از مقادیر این enum استفاده می شود:

C
typedef enum Ability
{
Disable = 0,
Enable
}IIM42352_Ability;

IIM42352_Data_Endian Enum

برای مشخص کردن فرمت دیتا در FIFO از مقادیر این enum استفاده می شود :

C
typedef enum
{
LITTLE = 0,
BIG
}IIM42352_Data_Endian;

IIM42352_Timestamp_Resolution Enum

برای تعیین رزولوشن Time Stamp سنسور از مقادیر این enum تنظیم می شود:

C
typedef enum timestamp_resolution
{
_1_uS   = 0,
_16_uS
} IIM42352_Timestamp_Resolution;

IIM42352_FIFO_Counting Enum

برای مشخص کردن نحوه شمارش FIFO از مقادیر این enum استفاده می شود:

C
typedef enum
{
IN_BYTES = 0,
IN_RECORDS
}IIM42352_FIFO_Counting;

IIM42352_UI_Filter_Order Enum

برای تعیین فیلتر مورد استفاده در سنسور از مقادیر این enum استفاده می شود:

C
typedef enum UI_Filter_Order
{
_1_ORDER = 0 ,
_2_ORDER     ,
_3_ORDER
}IIM42352_UI_Filter_Order ;

IIM42352_Power_Mode Enum

برای تنظیم حالت Power Mode سنسور از مقادیر این enum استفاده می شود:

C
typedef enum Power_Mode
{
IIM42352_LOW_NOISE  = 0x03,
IIM42352_LOW_POWER  = 0x02,
IIM42352_ACCEL_OFF  = 0x01
} IIM42352_Power_Mode;

IIM42352_Low_Noise_Filter_BW Enum

برای تنظیم فیلتر در حالت Low Noise در سنسور از مقادیر این enum استفاده می شود:

C
ypedef enum
{
LN_FILTER_BW_40 = 0x7 ,
LN_FILTER_BW_20 = 0x6 ,
LN_FILTER_BW_16 = 0x5 ,
LN_FILTER_BW_10 = 0x4 ,
LN_FILTER_BW_8  = 0x3 ,
LN_FILTER_BW_5  = 0x2 ,
LN_FILTER_BW_4  = 0x1 ,
LN_FILTER_BW_2  = 0x0
} IIM42352_Low_Noise_Filter_BW;

IIM42352_ Low_Power_Filter_AVG Enum

برای تعیین فیلتر مورد استفاده در سنسور در حالت Low Power از مقادیر این enum استفاده می شود:

C
typedef enum
{
 LP_1x_AVG_FILTER  = 0x1 ,
 LP_16x_AVG_FILTER = 0x6
} IIM42352_Low_Power_Filter_AVG;

IIM42352_Preparation Enum

این enum منعکس کننده وضعیت آماده بودن یا تبودن هرگونه دیتایی در سنسور می باشد:

C
typedef enum Preparation
{
IS_NOT_Ready = 0,
IS_Ready
}IIM42352_Preparation;

IIM42352_Reset_Status Enum

وضعیت نهاییReset  نرم افزاری سنسور در این enum بیان شده است:

C
typedef enum Reset_Status
{
FAILED = 0,
DONE
}IIM42352_Reset_Status;

IIM42352_ FIFO_Ability Enum

برای فعال یا غیر فعال سازی FIFO از این Enum استفاده می شود:

C
typedef enum FIFO_Ability
{
FIFO_DISABLE = 0,
FIFO_ENABLE
} IIM42352_FIFO_Ability;

IIM42352_Get_DATA Enum

نحوه دریافت داده از سنسور در این enum بیان شده است:

C
typedef enum Get_DATA
{
FROM_REGISTER = 0,
FROM_FIFO
} IIM42352_Get_DATA;

Gebra_IIM42352 structure

تمامی اطلاعات و کانفیگ اجرا شده بر روی سنسور در این Structure ذخیره شده و می تواند تغییرات در هر بخش از سنسور را در محیط Debug Session مشاهده نمود.

Declaration of functions

در پایان این فایل تمامی توابع جهت خواندن و نوشتن در رجیستر های IIM42352 ، کانفیک سنسور و FIFO و دریافت داده از سنسور اعلان شده  است:

C
/********************************************************
 *Declare Read&Write IIM42352 Register Values Functions *
 ********************************************************/
extern	uint8_t	GB_IIM42352_Read_Reg_Data ( uint8_t regAddr, IIM42352_Bank_Sel regBank, uint8_t* data);
extern	uint8_t GB_IIM42352_Read_Reg_Bits (uint8_t regAddr, IIM42352_Bank_Sel regBank, uint8_t start_bit, uint8_t len, uint8_t* data);
extern	uint8_t GB_IIM42352_Burst_Read(uint8_t regAddr, IIM42352_Bank_Sel regBank, uint8_t *data, uint16_t byteQuantity);
extern	uint8_t GB_IIM42352_Write_Reg_Data(uint8_t regAddr, IIM42352_Bank_Sel regBank, uint8_t data);
extern	uint8_t	GB_IIM42352_Write_Reg_Bits(uint8_t regAddr, IIM42352_Bank_Sel regBank, uint8_t start_bit, uint8_t len, uint8_t data);
extern	uint8_t GB_IIM42352_Burst_Write		( uint8_t regAddr, IIM42352_Bank_Sel regBank, uint8_t *data, 	uint16_t byteQuantity);
/********************************************************
 *       Declare IIM42352 Configuration Functions       *
 ********************************************************/
extern void GB_IIM42352_Enable_Disable_XYZ_ACCEL(GebraBit_IIM42352 * IIM42352 ,IIM42352_Ability x_axis,IIM42352_Ability y_axis,IIM42352_Ability z_axis );
extern void GB_IIM42352_Enable_Disable_Temperature(GebraBit_IIM42352 * IIM42352 ,IIM42352_Ability temp );
extern void GB_IIM42352_Set_Sensor_Data_Endian ( GebraBit_IIM42352 * IIM42352 , IIM42352_Data_Endian  data_end  );
extern void GB_IIM42352_Bank_Selection( IIM42352_Bank_Sel bsel);
extern void GB_IIM42352_Who_am_I(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Select_SPI4_Interface(GebraBit_IIM42352 * IIM42352 , IIM42352_Interface spisel);
extern void GB_IIM42352_Select_PIN9_Function(GebraBit_IIM42352 * IIM42352 ,  IIM42352_PIN9_FUNCTION pin9f);
extern void GB_IIM42352_DISABLE_FSYNC (GebraBit_IIM42352 * IIM42352 ,  IIM42352_Ability able ) ;
extern void GB_IIM42352_DISABLE_RTC_Mode ( void ) ;
extern void GB_IIM42352_SET_Time_Stamp_Register(GebraBit_IIM42352 * IIM42352 ,IIM42352_Ability ability);
extern void GB_IIM42352_Set_Timestamp_Resolution (GebraBit_IIM42352 * IIM42352 ,  IIM42352_Timestamp_Resolution res ) ;
extern void GB_IIM42352_SET_INT_ASYNC_RESET_ZERO(void );
/********************************************************
 *          Declare IIM42352 FIFO Functions             *
 ********************************************************/
extern void GB_IIM42352_FIFO_FLUSH(void );
extern void GB_IIM42352_Set_FIFO_MODE (GebraBit_IIM42352 * IIM42352 , IIM42352_FIFO_MODE mode ) ;
extern void GB_IIM42352_SET_FIFO_Count (GebraBit_IIM42352 * IIM42352 , IIM42352_FIFO_Counting counting , IIM42352_Data_Endian endian ) ;
extern void GB_IIM42352_GET_FIFO_Count(GebraBit_IIM42352 * IIM42352 ) ;
extern void GB_IIM42352_Write_ACCEL_TEMP_To_FIFO(GebraBit_IIM42352 * IIM42352 , IIM42352_Packet_To_FIFO allpack) ;
extern void GB_IIM42352_SET_FIFO_WATERMARK (GebraBit_IIM42352 * IIM42352 ,IIM42352_Ability watermark , uint16_t wm );
extern void GB_IIM42352_SET_FIFO_Decimation_Factor (GebraBit_IIM42352 * IIM42352 ,uint8_t factor );
extern void GB_IIM42352_FIFO_Configuration ( GebraBit_IIM42352 * IIM42352 , IIM42352_FIFO_Ability fifo   ) ;
extern void GB_IIM42352_SET_FIFO_High_Resolution( GebraBit_IIM42352 * IIM42352 ,IIM42352_Ability highres);
extern IIM42352_Preparation GB_IIM42352_Check_FIFO_FULL(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Read_FIFO(GebraBit_IIM42352 * IIM42352 , uint16_t qty)  ;
/********************************************************
 *          Declare IIM42352 ACCEL Functions             *
 ********************************************************/
extern void GB_IIM42352_Set_ACCEL_FS ( GebraBit_IIM42352 * IIM42352 , IIM42352_Accel_Fs_Sel fs )  ;
extern void GB_IIM42352_Set_ACCEL_ODR ( GebraBit_IIM42352 * IIM42352 , IIM42352_Accel_ODR odr ) ;
extern void GB_IIM42352_UI_Filter_Order (GebraBit_IIM42352 * IIM42352 ,  IIM42352_UI_Filter_Order order ) ;
extern void GB_IIM42352_ACCEL_LN_Filter_Configuration(GebraBit_IIM42352 * IIM42352 , IIM42352_Low_Noise_Filter_BW filter);
extern void GB_IIM42352_ACCEL_LP_Filter_Configuration(GebraBit_IIM42352 * IIM42352 , IIM42352_Low_Power_Filter_AVG filter);
extern void GB_IIM42352_SET_Data_Ready_Interrupt(GebraBit_IIM42352 * IIM42352 ,IIM42352_Ability ability);
extern void GB_IIM42352_SET_FIFO_Full_Interrupt(GebraBit_IIM42352 * IIM42352 , IIM42352_Ability ability);
extern IIM42352_Preparation GB_IIM42352_Check_Data_Preparation(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_Sensor_Data_Endian ( IIM42352_Data_Endian * data_end  ) ;
/********************************************************
 *          Declare IIM42352 DATA Functions             *
 ********************************************************/
extern void GB_IIM42352_Get_Temp_Register_Raw_Data(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_Temp_Register_Valid_Data(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_ACCEL_DATA_X_Register_Raw(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_ACCEL_DATA_Y_Register_Raw(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_ACCEL_DATA_Z_Register_Raw(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_ACCEL_DATA_X_Register_Valid_Data(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_ACCEL_DATA_Y_Register_Valid_Data(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_ACCEL_DATA_Z_Register_Valid_Data(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_Temperature(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_XYZ_ACCELERATION(GebraBit_IIM42352 * IIM42352);
/********************************************************
 *          Declare IIM42352 HIGH LEVEL Functions       *
 ********************************************************/
extern void GB_IIM42352_Format_Data_Base_On_Endian(GebraBit_IIM42352 * IIM42352, const uint8_t *datain, uint16_t *dataout);
extern void GB_IIM42352_Soft_Reset ( GebraBit_IIM42352 * IIM42352 );
extern void GB_IIM42352_Set_Power_Management(GebraBit_IIM42352 * IIM42352 , IIM42352_Power_Mode pmode);
extern void GB_IIM42352_initialize( GebraBit_IIM42352 * IIM42352 );
extern void GB_IIM42352_Configuration(GebraBit_IIM42352 * IIM42352, IIM42352_FIFO_Ability fifo);
extern void GB_IIM42352_Get_ACCEL_XYZ_TEMP_From_Registers(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_ACCEL_XYZ_TEMP_From_FIFO(GebraBit_IIM42352 * IIM42352);
extern void GB_IIM42352_Get_Data(GebraBit_IIM42352 * IIM42352 , IIM42352_Get_DATA get_data);

فایل سورس GebraBit_IIM42352.c

در این فایل که به زبان C نوشته شده ، تمامی توابع با جزئیات کامل، کامنت گذاری شده و تمامی پارامتر های دریافتی در آرگومان توابع و مقادیر بازگشتی از آنها ، بطور واضح توضیح داده شده است.از این رو در این قسمت به همین توضیحات اکتفا کرده و کاربران را برای اطلاعات بیشتر به بررسی مستقیم از این فایل دعوت می کنیم.

برنامه نمونه در Keil

بعد از تولید پروژه Keil با استفاده از STM32CubeMX و اضافه کردن کتابخانه GebraBit_IIM42352.c ارائه شده توسط GebraBit ، به بررسی قسمت اصلی برنامه آموزشی نمونه، فایل main.c و مشاهده خروجی ماژول GebraBit IIM42352 در قسمت watch در محیط Debugging برنامه Keil می پردازیم.

شرح فایل main.c

اگر به ابتدای فایل main.c دقت کنید،متوجه می شوید که هدر GebraBit_IIM42352.h برای دسترسی به ساختار ها ، Enum ها و توابع مورد نیاز ماژول GebraBit IIM42352 ، اضافه شده است.در قسمت بعدی متغیری به نام IIM42352_Module از نوع ساختار GebraBit_IIM42352 (این ساختار در هدر GebraBit_IIM42352 بوده و در بخش توضیحات کتابخانه GebraBit_IIM42352توضیح داده شد) که برای پیکربندی ماژول GebraBit IIM42352 می باشد،تعریف شده است:

C
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
GebraBit_IIM42352 IIM42352_Module;
/* USER CODE END PTD */

در بخش بعدی کد نوشته شده، پیکربندی و تنظیمات ماژول GebraBit IIM42352  با استفاده از توابع GB_IIM42352_initialize() و GB_IIM42352_Configuration()، انجام شود:

C
GB_IIM42352_initialize( &IIM42352_Module );
GB_IIM42352_Configuration(&IIM42352_Module ,FIFO_ENABLE);
             //GB_IIM42352_Configuration(&IIM42352_Module , FIFO_DISABLE );

و در نهایت در قسمت while برنامه ، مقادیر ماژول GebraBit IIM42352 در 3 محور X , Y , Z  و دما به طور پیوسته دریافت میشود:

C
GB_IIM42352_Get_Data( &IIM42352_Module , FROM_FIFO );
//GB_IIM42352_Get_Data(  &IIM42352_Module , FROM_REGISTER  );

با خارج کردن توابع GB_IIM42352_Configuration(&IIM42352_Module , FIFO_DISABLE ); و GB_IIM42352_Get_Data(  &IIM42352_Module , FROM_REGISTER  ); می توان مقادیر داده ها را مستقیم از رجیستر های داده خواند.

The “main.c” file code text:

C
/* USER CODE BEGIN Header */
/*
 * ________________________________________________________________________________________________________
 * Copyright (c) 2020 GebraBit Inc. All rights reserved.
 *
 * This software, related documentation and any modifications thereto (collectively “Software”) is subject
 * to GebraBit and its licensors' intellectual property rights under U.S. and international copyright
 * and other intellectual property rights laws.
 *
 * GebraBit and its licensors retain all intellectual property and proprietary rights in and to the Software
 * and any use, reproduction, disclosure or distribution of the Software without an express license agreement
 * from GebraBit is strictly prohibited.

 * THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT
 * NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NON-INFRINGEMENT IN
 * NO EVENT SHALL GebraBit BE LIABLE FOR ANY DIRECT, SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES,
 * OR ANY DAMAGES WHATSOEVER RESULTING FROM LOSS OF USE, DATA OR PROFITS, WHETHER IN AN ACTION OF CONTRACT,
 * NEGLIGENCE OR OTHER TORTIOUS ACTION, ARISING OUT OF OR IN CONNECTION WITH THE USE OR PERFORMANCE
 * OF THE SOFTWARE.
 * ________________________________________________________________________________________________________
 */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2022 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
//#include "i2c.h"
#include "spi.h"
#include "gpio.h"
#include "GebraBit_IIM42352.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
GebraBit_IIM42352 IIM42352_Module;
/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  //MX_I2C1_Init();
  MX_SPI1_Init();
	GB_IIM42352_initialize( &IIM42352_Module );
	GB_IIM42352_Configuration(&IIM42352_Module ,FIFO_ENABLE );
	//GB_IIM42352_Configuration(&IIM42352_Module , FIFO_DISABLE );
  /* USER CODE END 2 */
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */

  while (1)
  {

    /* USER CODE END WHILE */
    /* USER CODE BEGIN 3 */
				GB_IIM42352_Get_Data(  &IIM42352_Module , FROM_FIFO  );
		    //GB_IIM42352_Get_Data(  &IIM42352_Module , FROM_REGISTER  );
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
  RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
  PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_I2C1;
  PeriphClkInit.I2c1ClockSelection = RCC_I2C1CLKSOURCE_SYSCLK;
  if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

STLINK V2

پس از ایجاد پروژه Keil با استفاده از STM32CubeMX و افزودن کتابخانه، آداپتور STLINKV2 را متصل کرده و برنامه‌نویس STLINK V2 را به برد جبرابیت STM32F303 وصل می‌کنیم.

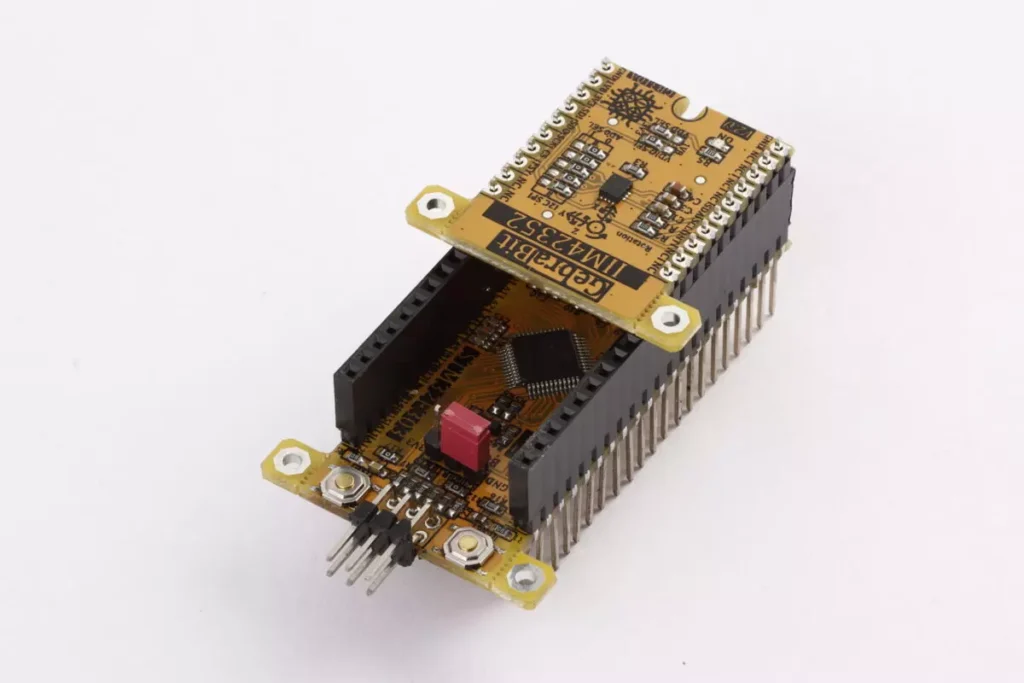

وقتی برنامه‌نویس STLINK V2 را به برد جبرابیت STM32F303 متصل می‌کنید، نیازی به تغذیه جداگانه ماژول نیست، زیرا ولتاژ تغذیه را مستقیماً از برنامه‌نویس STLINK V2 دریافت می‌کند.

سپس روی گزینه Build (F7) کلیک کرده و پنجره Build Output را برای بررسی خطاهای احتمالی کنترل می‌کنیم.

در نهایت وارد حالت Debug شده و با اضافه کردن IIM42352_Module به پنجره  watch و اجرای برنامه ، تغییرات مقادیر دما و ماژول GebraBit IIM42352 را در 3 محور  X , Y , Z هم به صورت مستقیم از رجیستر های داده و هم FIFO مشاهده می کنیم.

دریافت داده های سنسور مستقیم از رجیستر های داده

دریافت داده های سنسور از FIFO

1. IIM‑42352 چگونه کار می‌کند و اصول عملکرد آن چیست؟

سنسور IIM‑42352 یک شتاب‌سنج سه‌محوره (۳‑axis) MEMS است که برای اندازه‌گیری شتاب خطی در جهات X، Y و Z طراحی شده است. این سنسور با استفاده از ساختار MEMS و جرم معلق داخلی، تغییرات شتاب را تبدیل به سیگنال دیجیتال می‌کند. داده‌ها از طریق رابط ‎I3C℠، I²C یا SPI انتقال می‌یابند، که انعطاف خوبی برای طراحی‌های صنعتی فراهم می‌کند. به دلیل پاسخ فرکانسی گسترده و نویز کم، IIM‑42352 برای کاربردهای ویبریشن، تثبیت پلتفرم، و نظارت صنعتی ایده‌آل است.
🔗 Reference: Official Datasheet – IIM‑42352


2. دامنه شتاب (full-scale range) در IIM‑42352 چقدر است؟

سنسور IIM‑42352 امکان تنظیم full-scale range شتاب‌سنج را روی مقادیر ±2g، ±4g، ±8g و ±16g دارد. این قابلیت امکان تطبیق با کاربردهای مختلف را فراهم می‌کند: برای اندازه‌گیری لرزش‌های شدید، ممکن است از ±16g استفاده شود، در حالی که برای سنجش tilt یا حرکات ظریف، مقدار ±2g کافی است. انتخاب FSR صحیح باعث بهینه‌سازی دقت (precision) و نویز خواهد شد.
🔗 Reference: Official Datasheet – IIM‑42352


3. حداقل و حداکثر ولتاژ تغذیه IIM‑42352 چیست؟

سنسور IIM‑42352 محدوده ولتاژ کاری بین ۱٫۷۱ ولت تا ۳٫۶ ولت را پشتیبانی می‌کند. این محدوده پایین باعث می‌شود که سنسور برای سیستم‌های باتری‌خور و دستگاه‌های صنعتی با مصرف محدود بسیار مناسب باشد. برای طراحی پاور، توصیه می‌شود از خازن‌های بای‌پس نزدیک پایه تغذیه استفاده شود تا نویز تغذیه کاهش یابد و عملکرد پایدار تضمین شود.
🔗 Reference: Official Datasheet – IIM‑42352


4. نرخ نمونه‌برداری (ODR) IIM‑42352 چقدر است و چگونه تنظیم می‌شود؟

سنسور IIM‑42352 از خروجی داده با نرخ (ODR) بسیار بالا تا ۳۲ کیلوهرتز (32 kHz) پشتیبانی می‌کند، که برای کاربردهای لرزش (vibration) و سنجش پلتفرم بسیار مفید است. مقدار ODR از طریق رجیسترهای کنترلی تنظیم می‌شود؛ در طراحی باید توجه داشت که نرخ بسیار بالا می‌تواند مصرف توان را افزایش دهد و نیاز به پهنای باند رابط داشته باشد.
🔗 Reference: Official Datasheet – IIM‑42352


5. IIM‑42352 چه نویزی دارد و چگونه نویز آن کاهش می‌یابد؟

در دیتاشیت IIM‑42352 مقدار نویز تقریبی ≈ 70 µg/√Hz ذکر شده است، که برای یک شتاب‌سنج صنعتی بسیار پایین و مناسب است. برای کاهش نویز عملیاتی، می‌توان از فیلتر دیجیتال داخلی سنسور (digital LPF) استفاده کرد و نمونه‌برداری را متوسط‌گیری نمود. همچنین طراحی PCB با مسیرهای کوتاه، زمین کامل (ground plane) و خازن بای‌پس نزدیک سنسور کمک زیادی به کاهش EMI و نویز دارد.
🔗 Reference: Official Datasheet – IIM‑42352


6. چه رابط‌های دیجیتال را IIM‑42352 پشتیبانی می‌کند؟

IIM‑42352 از سه رابط دیجیتال پشتیبانی می‌کند: I3C℠، I²C و SPI. رابط I3C℠ این سنسور را بسیار منعطف و مدرن می‌کند و امکان انتقال داده با سرعت بالا دارد. در صورت استفاده از I²C، باید مقاومت Pull-up مناسبی قرار دهید؛ و اگر از SPI استفاده می‌کنید، باید Mode و فرکانس پالس را بر اساس دیتاشیت تنظیم کنید.
🔗 Reference: Official Datasheet – IIM‑42352


7. چگونه می‌توان خطای Offset در IIM‑42352 را کالیبره کرد؟

برای کالیبراسیون Offset شتاب‌سنج در IIM‑42352، ابتدا سنسور را در حالتی بسیار ثابت و بدون حرکت قرار می‌دهید، سپس داده خام را در رجیستر Offset خوانده و مقدار مورد نیاز را در رجیسترهای تنظیم Offset بنویسید. این روش باعث می‌شود که خروجی شتاب در حالت سکون به نزدیک صفر برگردد و خطای ثابت کاهش یابد. در کاربردهای حساس یا بلندمدت، توصیه می‌شود کالیبراسیون دوره‌ای انجام شود.
🔗 Reference: Official Datasheet – IIM‑42352


8. چطور می‌توان دمای داخلی IIM‑42352 را خواند و از آن استفاده کرد؟

IIM‑42352 دارای سنسور دمای داخلی است که داده دمایی را به صورت دیجیتال ارائه می‌دهد. این داده می‌تواند برای جبران تغییرات دمایی (Temperature Compensation) استفاده شود که در دقت شتاب‌سنج مؤثر است. برای تبدیل مقادیر خام دما به دمای واقعی، از فرمول‌هایی استفاده می‌شود که در دیتاشیت آمده‌اند. این تکنیک باعث کاهش drift و بهبود پایداری در شرایط متغیر دمایی می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352


9. IIM‑42352 در چه کاربردهای صنعتی بهینه است؟

این سنسور به‌طور خاص برای کاربردهای صنعتی طراحی شده است: مانند پایش لرزش (vibration monitoring)، نگهداری پیش‌بینی (predictive maintenance)، سنجش Tilt، تثبیت پلتفرم و رباتیک. پاسخ فرکانسی گسترده (تا حدود ۴ کیلوهرتز) آن باعث می‌شود بتوان ارتعاشات سریع را با دقت ثبت کرد و تحلیل وضعیت ماشین‌آلات انجام داد. همچنین مقاومت ضربه بالا (shock) و قابلیت کار در دمای گسترده آن را برای محیط‌های صنعتی مناسب می‌کند.
🔗 Reference: Official Product Page – IIM‑42352 (TDK InvenSense)


10. آیا IIM‑42352 از FIFO داخلی پشتیبانی می‌کند؟

بله، IIM‑42352 دارای FIFO داخلی ۲ کیلوبایتی است که امکان ذخیره موقت داده‌ها را قبل از خواندن فراهم می‌آورد. این قابلیت مخصوصاً وقتی نرخ داده‌برداری بسیار زیاد است (مثلاً 32 kHz)، بسیار کاربردی است تا میکروکنترلر بتواند داده‌ها را در بلاک‌هایی بخواند و سپس به حالت خواب برود. استفاده از FIFO باعث بهینه‌سازی مصرف توان و کاهش بار روی رابط I²C/SPI می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352


11. چگونه می‌توان IIM‑42352 را به روش کم‌مصرف (Low‑Power) راه‌اندازی کرد؟

برای کاهش مصرف توان، می‌توان از حالت‌های Low-Power سنسور و استفاده از نرخ داده (ODR) پایین‌تر بهره برد. همچنین استفاده از Interrupt برای Wake-on-Motion (حرکت) به میکروکنترلر اجازه می‌دهد تنها زمانی که سنسور فعال است، بیدار شود. با ترکیب FIFO و Burst Read نیز می‌توان داده را به صورت بلاک خواند و بین خوانش‌ها در حالت خواب باقی ماند.
🔗 Reference: Official Datasheet – IIM‑42352


12. چه نکاتی برای طراحی PCB با IIM‑42352 باید رعایت شود؟

در طراحی PCB برای IIM‑42352 باید مسیرهای سیگنال رابط (I3C / I²C / SPI) را تا حد ممکن کوتاه نگه دارید. ایجاد یک زمین (ground plane) کامل و قرار دادن خازن بای‌پس نزدیک پایه‌های تغذیه (VDD) به کاهش نویز کمک زیادی می‌کند. همچنین باید از طراحی رعایت Layout Guide های Application Note استفاده شود تا مزاحمت EMI و Crosstalk کاهش یابد.
🔗 Reference: AN‑000393 – IMU PCB Design & MEMS Assembly Guidelines (TDK InvenSense)


13. چگونه می‌توان از DK‑42352 (کیت ارزیابی) برای ارزیابی IIM‑42352 استفاده کرد؟

کیت DK‑42352 یک پلتفرم توسعه است که شامل یک MCU (Microchip G55)، رابط USB، و ابزار MotionLink برای ارتباط و خواندن داده سنسور است. این کیت امکان پیکربندی پارامترهایی مثل ODR، full-scale range و رابط (I3C/I2C/SPI) را فراهم می‌کند. همچنین با استفاده از eMD (Embedded Motion Drivers) می‌توان به‌سرعت پروژه نمونه‌ای برای سنجش لرزش، tilt یا حرکت ساخت.
🔗 Reference: DK‑42352 Development Kit Page (TDK InvenSense)


14. چگونه پروژه با IIM‑42352 را بر روی میکروکنترلر STM32 راه‌اندازی کنیم؟

برای راه‌اندازی IIM‑42352 با STM32، می‌توان از I²C یا SPI استفاده کرد و رجیسترهای مربوطه را بر اساس دیتاشیت پیکربندی نمود. با استفاده از DMA برای خواندن FIFO می‌توان بازده ارتباط و مصرف انرژی را بهبود داد. همچنین استفاده از interrupt برای Data Ready یا FIFO watermark کمک می‌کند تا MCU تنها زمانی که نیاز است فعال شود.
🔗 Reference: Official Datasheet – IIM‑42352


15. چگونه می‌توان از Wake‑on‑Motion (حرکت بیدار شدن) در IIM‑42352 استفاده کرد؟

IIM‑42352 قابلیت تعیین آستانه (threshold) حرکت و مدت زمان مورد نیاز برای تشخیص حرکت را دارد تا وقتی حرکتی رخ دهد، یک interrupt فعال شود. این ویژگی برای کاربردهایی که سنسور عمدتاً در حالت خواب (sleep) است ولی باید در مواجهه با حرکت بیدار شود، بسیار مفید است. تنظیم درست این پارامترها باعث بهینه‌ترین مصرف انرژی می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352


16. چه محدودیت دمایی برای عملکرد IIM‑42352 وجود دارد؟

سنسور IIM‑42352 می‌تواند در محدوده دمای عملیاتی −40°C تا +105°C کار کند. استفاده در دماهای خارج این محدوده ممکن است باعث drift در شتاب‌سنج یا خطا در داده‌های اندازه‌گیری شود. برای کاربردهای صنعتی، رعایت این محدوده دمایی بسیار حیاتی است تا عملکرد پایدار و طول عمر سنسور تضمین شود.
🔗 Reference: Official Datasheet – IIM‑42352


17. چه فاکتورهایی باعث drift در IIM‑42352 می‌شوند؟

عواملی مانند تغییرات دما، لرزش شدید، و نویز الکترومغناطیسی می‌توانند باعث drift در خروجی شتاب‌سنج IIM‑42352 شوند. برای کاهش drift، می‌توان از فیلتر دیجیتال داخلی استفاده کرد، داده‌ها را متوسط‌گیری نمود و کالیبراسیون دوره‌ای انجام داد. همچنین طراحی PCB مطابق با راهنمای کارخانه نقش مهمی در کاهش drift دارد.
🔗 Reference: Official Datasheet – IIM‑42352


18. آیا IIM‑42352 برای تشخیص لرزش سریع (high-frequency vibration) مناسب است؟

بله، IIM‑42352 با نرخ نمونه‌برداری بالا (ODR تا 32 kHz) و نویز پایین، برای کاربردهای لرزش سریع صنعتی بسیار مناسب است. این ویژگی امکان تحلیل دقیق ارتعاشات و پایش وضعیت ماشین‌آلات را فراهم می‌کند. توصیه می‌شود در این حالت از FIFO داخلی و Burst Read برای بهینه‌سازی مصرف انرژی استفاده شود.
🔗 Reference: Official Datasheet – IIM‑42352


19. چگونه IIM‑42352 را برای اندازه‌گیری tilt یا زاویه نصب استفاده کنیم؟

با قرار دادن سنسور IIM‑42352 در حالت سکون و خواندن شتاب‌های X، Y و Z، می‌توان زاویه نصب (tilt) را با استفاده از روابط مثلثاتی محاسبه کرد. به دلیل دقت بالا و نویز پایین، اندازه‌گیری زاویه حتی برای تغییرات کوچک قابل اعتماد است. استفاده از فیلتر دیجیتال LPF می‌تواند تغییرات ناگهانی را کاهش دهد.
🔗 Reference: Official Datasheet – IIM‑42352


20. چگونه IIM‑42352 در کاربرد رباتیک صنعتی استفاده می‌شود؟

در رباتیک صنعتی، سنسور IIM‑42352 برای اندازه‌گیری شتاب، لرزش و جهت حرکت بازوها استفاده می‌شود. داده‌های دقیق و کم نویز باعث کنترل بهتر حرکات و جلوگیری از خطا در مسیر ربات می‌شوند. همچنین ویژگی Wake-on-Motion برای کاهش مصرف انرژی در حالت‌های انتظار مفید است.
🔗 Reference: Official Product Page – IIM‑42352


21. چه مشکلات رایجی در خواندن داده IIM‑42352 وجود دارد؟

خواندن داده‌ها از IIM‑42352 گاهی با مشکلاتی مانند مشکل اتصال I²C/SPI، نویز، drift و overflow در FIFO مواجه می‌شود. رعایت فاصله‌های خطوط PCB، استفاده از Pull-up مناسب و بررسی رجیسترهای Status می‌تواند این مشکلات را کاهش دهد. در صورت نیاز، کالیبراسیون مجدد و تنظیم فیلتر دیجیتال توصیه می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352


22. چگونه می‌توان خطاهای Offset و Scale Factor را اصلاح کرد؟

برای اصلاح خطاهای Offset و Scale Factor، سنسور IIM‑42352 باید در حالت سکون و شرایط استاندارد قرار گیرد. سپس داده‌های خام اندازه‌گیری شده را با مقدار مرجع مقایسه کرده و تنظیمات رجیسترهای Offset و Scale اعمال می‌شوند. این فرآیند دقت اندازه‌گیری را بهبود می‌بخشد و drift را کاهش می‌دهد.
🔗 Reference: Official Datasheet – IIM‑42352


23. IIM‑42352 چقدر مقاوم به ضربه (shock) است؟

این سنسور می‌تواند ضربه‌های شدید تا 10,000 g برای مدت کوتاه تحمل کند، که برای کاربردهای صنعتی با ارتعاش و ضربه ناگهانی مناسب است. مقاومت بالا باعث می‌شود که داده‌ها حتی پس از شوک شدید تغییر نکنند و سنسور به طور پایدار عملکرد دهد.
🔗 Reference: Official Datasheet – IIM‑42352


24. آیا IIM‑42352 از فیلتر دیجیتال داخلی پشتیبانی می‌کند؟

بله، این سنسور دارای Low-pass digital filter داخلی است که می‌توان آن را با استفاده از رجیسترهای کنترل تنظیم کرد. فیلتر دیجیتال برای کاهش نویز و حذف فرکانس‌های غیرضروری کاربرد دارد و باعث افزایش دقت در اندازه‌گیری لرزش و tilt می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352


25. IIM‑42352 چگونه در کاربردهای هوشمند صنعتی استفاده می‌شود؟

در کاربردهای هوشمند صنعتی، سنسور IIM‑42352 برای پایش ماشین‌آلات، تحلیل لرزش و پیش‌بینی خرابی استفاده می‌شود. داده‌های دقیق و نرخ نمونه‌برداری بالا امکان تجزیه و تحلیل real-time را فراهم می‌کند. همچنین امکان اتصال به پلتفرم‌های IIoT و Cloud برای مانیتورینگ از راه دور وجود دارد.
🔗 Reference: Official Product Page – IIM‑42352


26. مصرف جریان IIM‑42352 چقدر است؟

در حالت Active و ODR بالا، IIM‑42352 حدود 400 µA مصرف می‌کند و در حالت Low-Power به حدود 1 µA می‌رسد. انتخاب حالت مصرف انرژی به نوع کاربرد بستگی دارد و با استفاده از Wake-on-Motion و FIFO می‌توان بهینه‌سازی کرد.
🔗 Reference: Official Datasheet – IIM‑42352


27. چه روش‌هایی برای تست صحت عملکرد IIM‑42352 وجود دارد؟

برای تست صحت عملکرد IIM‑42352 می‌توان از روش‌های tilt، shake table و vibration reference استفاده کرد. داده‌های سنسور باید با مقدار مرجع مقایسه شوند. همچنین استفاده از کالیبراسیون در دمای مختلف کمک می‌کند که drift و offset بررسی شود.
🔗 Reference: Official Datasheet – IIM‑42352


28. IIM‑42352 در مقایسه با سنسورهای مشابه چه مزایایی دارد؟

در مقایسه با سنسورهای مشابه، IIM‑42352 نرخ نمونه‌برداری بالاتر، نویز پایین‌تر و مقاومت ضربه بیشتر دارد. همچنین پشتیبانی از I3C℠، FIFO داخلی و قابلیت Low-Power باعث می‌شود این سنسور برای کاربردهای صنعتی و رباتیک انتخاب بهتری باشد.
🔗 Reference: Official Product Page – IIM‑42352


29. چگونه می‌توان داده‌های IIM‑42352 را روی Arduino خواند؟

با اتصال IIM‑42352 به Arduino از طریق I²C یا SPI، می‌توان داده‌های شتاب را خواند. استفاده از کتابخانه‌های رسمی یا نمونه کد کارخانه باعث ساده‌تر شدن پیکربندی رجیسترها، خواندن FIFO و پردازش داده‌ها می‌شود. همچنین تنظیم نرخ نمونه‌برداری و فیلتر دیجیتال توصیه می‌شود.
🔗 Reference: Official Product Page – IIM‑42352


30. IIM‑42352 چگونه می‌تواند به کاهش مصرف انرژی کمک کند؟

با استفاده از Low-Power mode، Wake-on-Motion و FIFO می‌توان مصرف انرژی سنسور IIM‑42352 را به حداقل رساند. همچنین تنظیم نرخ نمونه‌برداری مناسب باعث کاهش جریان مصرفی می‌شود و MCU فقط زمانی فعال می‌شود که داده جدید موجود است. این روش‌ها برای کاربردهای باتری‌خور و IoT صنعتی حیاتی هستند.
🔗 Reference: Official Datasheet – IIM‑42352


31. چه اقدامات ایمنی برای محافظت از IIM‑42352 در محیط صنعتی توصیه می‌شود؟

محافظت از سنسور IIM‑42352 شامل اضافه کردن فیلتر EMI، خازن بای‌پس، مسیرهای کوتاه سیگنال و محافظت ESD است. این اقدامات باعث افزایش عمر مفید سنسور و پایداری داده‌ها در محیط‌های صنعتی پرنویز و لرزش شدید می‌شود.
🔗 Reference: AN‑000393 – IMU PCB Design Guidelines


32. IIM‑42352 چگونه می‌تواند در کاربردهای IoT صنعتی استفاده شود؟

با اتصال سنسور IIM‑42352 به میکروکنترلر و ارسال داده‌ها به Gateway یا Cloud، می‌توان لرزش، tilt و حرکت دستگاه‌ها را در IoT صنعتی پایش کرد. این کار امکان predictive maintenance و کاهش downtime ماشین‌آلات را فراهم می‌کند. نرخ نمونه‌برداری بالا و دقت مناسب سنسور آن را برای تحلیل real-time ایده‌آل می‌کند.
🔗 Reference: Official Product Page – IIM‑42352


33. آیا IIM‑42352 می‌تواند در محیط‌های با نویز الکترومغناطیسی بالا کار کند؟

با رعایت راهنمای طراحی PCB و استفاده از ground plane و فیلترهای EMI، IIM‑42352 می‌تواند در محیط‌های صنعتی با نویز الکترومغناطیسی بالا به درستی کار کند. همچنین استفاده از فیلتر دیجیتال داخلی و averaging داده‌ها به افزایش پایداری خروجی کمک می‌کند.
🔗 Reference: AN‑000393 – IMU PCB Design Guidelines


34. چگونه می‌توان firmware و درایورهای IIM‑42352 را به‌روز کرد؟

درایورها و firmware رسمی سنسور IIM‑42352 از طریق سایت InvenSense/TKD و GitHub رسمی ارائه می‌شوند. استفاده از نسخه به‌روز باعث افزایش پایداری و عملکرد بهتر در نرم‌افزارهای Arduino، STM32 و Linux می‌شود. هم‌چنین مثال‌های نمونه کد و Application Note برای توسعه سریع فراهم است.
🔗 Reference: Official Product Page – IIM‑42352


35. منابع رسمی IIM‑42352 از کجا قابل دریافت هستند؟

پاسخ: می‌توانید از صفحه رسمی کارخانه شامل Datasheet، Product Brief، Application Note، Development Kit و GitHub Library استفاده کنید. تمامی منابع رسمی، نمونه کد و راهنمای طراحی PCB و راه‌اندازی نرم‌افزار در این لینک قابل دسترسی هستند.
🔗 Reference: Official Product Page – IIM‑42352


36. چند سنسور مشابه و معروف با سنسور IIM42351 کدامند و چه تفاوت‌هایی با آن دارند؟

در این جدول، سنسور IIM42352 به‌عنوان سنسور اصلی ماژول GEBRABIT‑IIM42352 با چند سنسور سه‌محوره معروف دیگر از برندهای معتبر مانند Analog Devices، STMicroelectronics، Bosch و سایر سنسورهای هم‌خانواده مقایسه شده است. این مقایسه با تمرکز بر چهار پارامتر کلیدی انجام شده: محدوده اندازه‌گیری شتاب (FSR)، نویز طیفی (Noise Density)، پهنای باند دیجیتال و قابلیت‌ها و ویژگی‌های برجسته هر سنسور. هدف این جدول، کمک به کاربران در انتخاب دقیق‌تر و آگاهانه‌تر بر اساس نیاز فنی پروژه‌های صنعتی، دقیق یا کم‌مصرف است. سنسور IIM42352 به دلیل نویز بسیار پایین و پایداری بالا، در رده سنسورهای صنعتی دقیق قرار می‌گیرد و در بسیاری از کاربردها نسبت به سنسورهای دیگر برتری دارد.

سنسورمحدوده شتاب (FSR) [g]نویز شتاب‌سنج (Noise Density)پهنای باند / فیلتر دیجیتالنکات برجسته / مزایا
IIM42352±2 / ±4 / ±8 / ±16~70 µg/√Hzتا ~4 kHz پهنای پاسخ (±3dB)پشتیبانی از FIFO 2 کیلوبایت، عملکرد کم‌مصرف، وضوح 16 بیت
IIM42351همان محدوده (±2 … ±16g)تقریباً همان نویز (~70 µg/√Hz)مشابهاز همان خانواده صنعتی، تطابق طراحی فیزیکی
ADXL345±2 / ±4 / ±8 / ±16~150 µg/√Hz (نویز بالاتر نسبت به IIM42352)حدود 1600 Hzمصرف پایین، در دسترس بودن بالا
LSM303AGR±2 / ±4 / ±8 / ±16~300 µg/√Hz~1000 Hzادغام با مگنتومتر در خانواده LSM
BMA280±2 / ±4 / ±8 / ±16~120 µg/√Hz~1600 Hzمصرف بسیار کم، مناسب کاربردهای کم‌مصرف
MMA8652FC±2 / ±4 / ±8~200 µg/√Hz~800 Hzطراحی بهینه برای کاربردهای موبایلی

🔗 Reference: Official Datasheet – IIM‑42352

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها، کاربران باید به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند

اگر هر یک از اسناد فنی ناقص یا اشتباه است، لطفاً به ما اطلاع دهید

با نظرات خود به تیم جبرا در بهبود کیفیت کمک کنید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

توجه!

محصولات ما صرفاً برای اهداف تحقیقاتی و توسعه طراحی شده‌اند. جبرابیت صراحتاً اعلام می‌کند که در صورت استفاده کاربران از این محصولات در کاربردهای حساس و دقیق از جمله امور مالی یا مواردی که به جان و مال انسان آسیب می‌زنند، هیچ‌گونه مسئولیتی را نمی‌پذیرد.

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها (IC)، کاربران باید حتماً به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند.

سبد خرید
پیمایش به بالا
