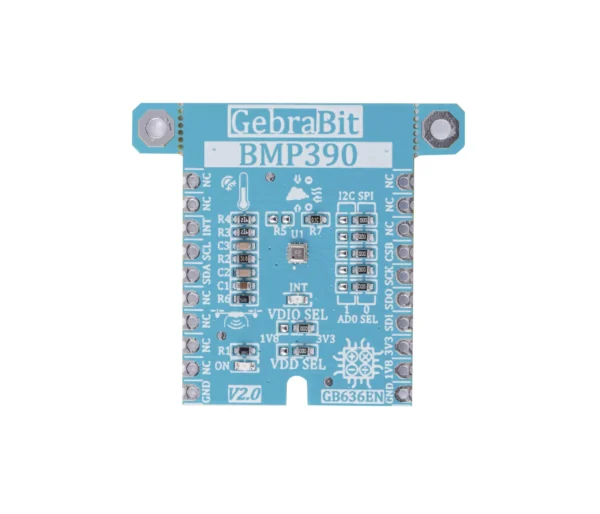

ماژول سنسور دما و فشار GebraBit BMP390

8.400.000 ریال

دسترسی: موجود در انبار

شناسه محصول: GB636EN دسته: , برچسب: , , , , , , , , , , , , , , , , , , , , , , , ,
نوع ماژول

ماژول فشار و دما
ولتاژ تغذیه

1V8, 3V3
جریان مصرفی

10 mA to 30 mA (Typ. 20 mA)
نوع خروجی

I2C, SPI, Digital
محدوده سنجش فشار

300 hpa to 1250 hpa
حساسیت فشار نسبی

±0.03 hpa
رزولوشن سنجش فشار

0.016 Pa
حساسیت فشار مطلق

±0.33 hpa to ±0.50 hpa
حساسیت سنجش دما

±0.5°C to ±1.50°C
رزولوشن سنجش دما

0.01°C to 0.04°C
ابعاد

Gebra small(36.29mm x 32.72mm)
دمای کاری

-40 to +85 °C
توجه!

ماژول‌های جبرابیت، پیش از ورود به فروش، با قطعات اصلی و تحت فرایندهای تست عملکرد و پایداری بررسی می‌شوند. این موضوع باعث می‌شود محصول نهایی از نظر کیفیت، دقت و دوام در سطح استانداردهای مهندسی قرار گیرد.
در بازار ممکن است محصولات مشابه با قیمت پایین‌تر دیده شوند، اما بسیاری از آن‌ها بدون کنترل کیفیت و با قطعات غیرمعتبر عرضه می‌شوند که در پروژه‌های حساس موجب خطا، ناپایداری یا آسیب به سیستم می‌شود.
هدف ما ارائه محصولی است که نه‌تنها به‌درستی کار کند، بلکه در بلندمدت اعتماد و کارایی واقعی به همراه داشته باشد. این کیفیت، نتیجه استفاده از قطعات اصل و انجام تست‌های دقیق پیش از ارسال است.

مروری بر سنسور BMP390

BMP390 یک سنسور دیجیتال با قابلیت اندازه گیری دما و فشار میباشد که در پکیج LGA تولید میشود.

جریان مصرفی این سنسور در فرکانس 1Hz ، 3.2 میکرو آمپر بوده که این مصرف انرژی کم و سایز کوچک این سنسور، آن را برای استفاده در دستگاه هایی که نیاز به باتری دارند (مثل موبایل ها، ماژول های GPS و ساعت ها) مناسب ساخته است.

مشخصات فنی

  • Output type: Digital – I2C or SPI
  • Pressure range: 300 hpa to 1250 hpa
  • Absolute Pressure Accuracy: ±0.33 hpa to ±0.50 hpa
  • Temperature Accuracy: ±0.5°C to ±1.50°C
  • Operating temperature range: -40°C to +85°C

کاربردها

  • Context awareness
  • Fitness monitoring
  • AR and VR applications
  • Internet of things

GebraBit BMP390 یک ماژول دیجیتالی اندازه گیری فشار و دما است که می تواند با ولتاژهای تغذیه “1V8” یا “3V3” که توسط جامپر سلکتور “VDD SEL” قابل انتخاب اند، کار کند. همچنین یک جامپر دیگر به نام “VDIO SEL” وجود دارد که برای انتخاب سطح منطقی ولتاژ پایه های ورودی/خروجی ماژول بین “1V8” یا “3V3” در نظر گرفته می شود. این ویژگی به استفاده از طیف گسترده ای از میکروکنترلرها برای رابط با این ماژول کمک می کند. .

کاربر می تواند با پروتکل I2C یا SPI با GebraBit BMP390 ارتباط برقرار کند. این امر توسط چهار جامپرسلکتور اختصاصی که در سمت راست بالای ماژول GebraBit BMP390 قرار گرفته اند، امکان پذیر است.

ویژگی‌های ماژول GebraBit BMP390

  • User-selectable module power supply voltage between 1V8 and 3V3
  • User-selectable module I/O logic voltage between 1V8 and 3V3
  • User-selectable interface protocol (I2C or SPI)
  • User-selectable Selectable I2C address
  • On Board, ON/OFF LED indicator
  • On Board LED indicator for sensor interrupt
  • Board LED indicator for sensor interrupt
  • GEBRABIT Pin Compatible with GEBRABUS
  • It can be used as a daughter board of GEBRABIT MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board
  • Package: GebraBit small (36.29mm x 32.72mm)

پین‌های ماژول GebraBit BMP390

پین های تغذیه

  • 3V3 و 1V8: این پین‌ها می توانند با توجه به وضعیت Jumper Selector های VDDSEL و VDIOSEL ،تغذیه اصلی سنسور و سطح منطق (Logic Level) ارتباط دییجیتال (I2C یا SPI) سنسور را تامین کنند.
  • GND : این پین زمین مشترک برای تغذیه و سطح منطق(Logic Level) سنسور می باشد.

پین های I2C

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x76 یا 0x77  ) را مشخص می کند.

  • SDA: این پین، پین دیتای ارتباط I2C می باشد، که به پین دیتای متناظر در میکروکنترلر (پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3 استفاده کنید.این پین با یک مقاومت  پول آپ (Pull Up) شده است.
  • SCL: این پین، پین کلاک ارتباط I2C می باشد، که به پین کلاک متناظر در میکروکنترلر (پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3 استفاده کنید.این پین با یک مقاومت  پول آپ (Pull Up) شده است.

پین های SPI

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.وضعیت جامپر AD0 SEL در این حالت بی تاثیر است.

  • SDI(MOSI) : از این پین، برای ارسال دیتا از میکروکنترلر(پردازنده) به ماژول(سنسور) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data In / Microcontroller Out Sensor In می باشد.
  • SDO(MISO) : از این پین، برای ارسال دیتا از ماژول(سنسور) به میکروکنترلر(پردازنده) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data Out / Microcontroller In Sensor Out می باشد.
  • SCK : این پین، پین کلاک برای ارتباط SPI بوده که از نوع ورودی (Input) برای سنسور محسوب و به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.
  • CSB : این پین، پین Chip Select برای ارتباط SPI با ماژول(سنسور) می باشد، که با اعمال ولتاژ LOW (0V) ،ماژول(سنسور) برای ارتباط SPI انتخاب می شود.این پین از نوع ورودی (Input) برای سنسور محسوب می شود.

در صورتی که می خواهید از چندین ماژول GebraBit BMP390به صورت همزمان استفاده کنید، کافیست پین های SDO , SDI , SCK همه انها و میکرکنترلر(پردازنده) را به هم متصل کرده و به CS هر کدام، یک پین منحصر به فرد اختصاص دهید.

پین وقفه

  • INT: پین Interrupt (وقفه) سنسور BMP390 بوده که با توجه به دیتاشیت سنسور، کاربر می تواند شرایط وقوع وقفه،حالات و روش های وقوع وقفه و … را تنظیم کند.

معرفی بخش های ماژول

سنسور BMP390

ای سی اصلی این ماژول بوده که وظیفه‌ی اندازه‌گیری فشار را برعهده دارد و در مرکز ماژول قرار گرفته و مدار ان طراحی شده است.

جامپرهای انتخاب پروتکل ارتباطی

در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.

در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.

به صورت

جامپرAD0 SEL

در صورت انتخاب پروتکل I2C  ،وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x76 0 => یا  0x77 1 =>) را مشخص می کند.

به صورت پیش فرض مقاومت 0R روی 0 قرار داشته و  آدرس  0x76  انتخاب شده است.

جامپرVDIO SEL

 با توجه به وضعیت مقاومت  0R این جامپر ، سطح منطق (Logic Level) ارتباط دیجیتال(I2C  یا SPI) سنسور از بین 1V8 و 3V3 انتخاب می شود.

به صورت پیش فرض سطح منطق (Logic Level) ارتباط دیجیتال(I2C  یا SPI) سنسور 3V3 انتخاب شده است.

جامپرVDD SEL

با توجه به وضعیت مقاومت  0R این جامپر ، ولتاژ اصلی تغذیه سنسور از بین 1V8 و 3V3 انتخاب میشود.

به صورت پیش فرض ولتاژ اصلی تغذیه سنسور 3V3 انتخاب شده است.

تغذیه LED

با توجه به وضعیت جامپر VDD SEL و اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.

اتصال به پردازنده

اتصال I2C با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit BMP390به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDA و SCL رو پین های PB9 و PB8 (برای راحتی کار در STMCUBEMX)مراحل زیر را دنبال کنید:

  • پین “3V3” ماژول BMP390 را به پین “3V3” خروجی ماژول میکروکنترلر متصل کنید.(سیم قرمز)
  • پین “GND” ماژول BMP390 را به پین “GND” ماژول میکروکنترلر متصل کنید.(سیم سیاه)
  • پین “SCL” ماژول BMP390 را به پین PB8 ماژول میکروکنترلر (SCL) متصل کنید.(سیم آبی)
  • پین “SDA” ماژول BMP390 را به پین PB9 ماژول میکروکنترلر (SDA) متصل کنید.(سیم زرد)

توجه: با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit BMP390  نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.برای راحتی کار می توانید پروتکل SPI را با استفاده از جامپر های روی برد انتخاب کرده و سپس ماژول GebraBit BMP390را به صورت Pin to Pin بر روی ماژول GebraBit STM32F303 قرار دهید.

اتصال SPI با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit BMP390به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن “SDI” و “SDO” و “SCK” و “CS” رو پین های PB5 و PB4 و PB3 و PC13 (برای راحتی کار در STMCUBEMX) ماژول GebraBit BMP390 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit STM32F303 قرار دهید. در اینجا برای درک بهتر،اتصال جداگانه این دو ماژول نشان داده شده است:

اتصال SPI یا I2C با GebraBit ATMEGA32A

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit BMP390به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن “SDI” و “SDO” و “SCK” و “CS” رو پین های PB5 و PB4 و PB3 و PC13 (برای راحتی کار در STMCUBEMX) ماژول GebraBit BMP390 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit STM32F303 قرار دهید. در اینجا برای درک بهتر،اتصال جداگانه این دو ماژول نشان داده شده است:

توجه: در صورت استفاده از ماژول‌های میکروکنترلریGebraBit  توجه داشته باشید که جامپر سلکتورهای ماژول GebraBit BMP390 روی “3V3” باشد تا راحت تر بتوانید با گرفتن ولتاژ”3V3” از ماژول میکروکنترلری ، ماژول سنسور مورد نظر را راه اندازی کنید.

اتصال I2C با ARDUINO UNO

  • پین 3V3 ماژول BMP390 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
  • پین GND ماژول BMP390 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
  • پین SCL ماژول BMP390 را به پین A5 برد ARDUINO UNO( (SCLمتصل کنید.(سیم آبی)
  • پین SDA ماژول BMP390 را به پین A4 برد  ARDUINO UNO( (SDAمتصل کنید.(سیم نارنجی)

اتصال SPI با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit BMP390 به ARDUINO UNO مراحل زیر را دنبال کنید:

  • پین 3V3 ماژول BMP390 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
  • پین GND ماژول BMP390 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
  • پین SCL ماژول BMP390 را به پین A5 برد ARDUINO UNO( (SCLمتصل کنید.(سیم آبی)
  • پین SDA ماژول BMP390 را به پین A4 برد  ARDUINO UNO( (SDAمتصل کنید.(سیم نارنجی)
نوع ماژول

ماژول فشار و دما
ولتاژ تغذیه

1V8, 3V3
جریان مصرفی

10 mA to 30 mA (Typ. 20 mA)
نوع خروجی

I2C, SPI, Digital
محدوده سنجش فشار

300 hpa to 1250 hpa
حساسیت فشار نسبی

±0.03 hpa
رزولوشن سنجش فشار

0.016 Pa
حساسیت فشار مطلق

±0.33 hpa to ±0.50 hpa
حساسیت سنجش دما

±0.5°C to ±1.50°C
رزولوشن سنجش دما

0.01°C to 0.04°C
ابعاد

Gebra small(36.29mm x 32.72mm)
دمای کاری

-40 to +85 °C

هدف ما از انجام این پروژه چیست؟

هدف این پروژه، اتصال و استفاده از سنسور فشار و دمای محیطی BMP390 توسط آردوینو می‌باشد که می‌تواند برای اندازه‌گیری دقیق فشار هوا و دما در محیط‌های مختلف به کار گرفته شود. این سنسور قادر است تغییرات فشار محیط را تشخیص داده و مقادیر دقیق فشار و ارتفاع را محاسبه کند که آن را برای کاربردهایی مانند پیش‌بینی وضعیت آب‌وهوا، اندازه‌گیری ارتفاع در ابزارهای پروازی، نظارت بر شرایط محیطی و سیستم‌های هوشمند مناسب می‌سازد. کاربران می‌توانند با خواندن مقادیر این سنسور، سیستم‌هایی توسعه دهند که به تغییرات فشار و دمای محیطی واکنش نشان دهند و در نتیجه دقت و کارایی کاربردهای مختلف را بهبود بخشند.

در این آموزش چه چیزهایی یاد میگیریم؟

  • چگونه سنسور BMP390 را به آردوینو وصل کنید و ارتباط SPI را راه‌اندازی کنید.
  • کتابخانه‌ای را برای استفاده با آردوینو تغییر دهید و بیشتر با نحوه کار داده‌های SPI آشنا شوید.
  • چگونه مقادیر فشار هوا و دما را بخوانید و از این داده‌ها برای کاربردهای واقعی استفاده کنید.
  • پروژه‌هایی مثل پیش‌بینی وضعیت آب‌وهوا، اندازه‌گیری ارتفاع، و نظارت بر شرایط محیطی را با این سنسور اجرا کنید و مهارت‌های عملی برای ساخت سیستم‌های هوشمند و واکنش‌گرا بر اساس تغییرات فشار و دما یاد بگیرید.

این آموزش به شما کمک می‌کند سنسور را به درستی راه‌اندازی کرده و داده‌ها را به صورت لحظه‌ای با آردوینو بخوانید و از آن‌ها در پروژه‌های خود استفاده کنید.

برای شروع این پروژه به چه چیزهایی نیاز داریم؟

برای اجرای این پروژه به سخت‌افزار و نرم‌افزار نیاز داریم. عناوین این سخت‌افزارها و نرم‌افزارها در جدول زیر به شما ارائه شده است و می‌توانید با کلیک بر روی هر یک، آن را تهیه/دانلود کرده و برای شروع آماده شوید.

سخت افزارهای مورد نیازنرمافزارهای مورد نیاز
Arduino ProgrammerArduino IDE
Arduino Development Board- ( Arduino UNO )
ماژول سنسور دما و فشار GebraBit BMP390

GebraMS برای راحتی شما، کتابخانه‌های ویژه‌ای را برای اکثر پروژه‌های آردوینو آماده کرده است.
شما باید کتابخانه آماده شده توسط GebraMS را دانلود کرده و آن را به Arduino IDE خود اضافه کنید.

ابتدا مانند تصویر زیر ماژول  GebraBit BMP390 را به صورت زیر به آردوینو متصل می کنیم:

سورس کد

کتابخانه پروژه (Library)

جبرابیت علاوه بر طراحی ماژولار انواع حسگرها و قطعات مجتمع، برای سهولت در نصب و توسعه نرم‌افزار توسط کاربران، مجموعه‌ای از کتابخانه‌های ساختاریافته و مستقل از سخت‌افزار را به زبان C ارائه می‌دهد. در این راستا، کاربران می‌توانند کتابخانه‌ی مربوط به ماژول مورد نظر خود را در قالب فایل‌های “.h” و “.c” دانلود کنند.

با افزودن کتابخانه‌ی ارائه‌شده توسط جبرابیت به پروژه (راهنمای افزودن فایل به پروژه)، می‌توانیم به‌راحتی کد خود را توسعه دهیم. فایل‌های مربوطه را می‌توانید در انتهای پروژه یا در بخش صفحات مرتبط در سمت راست مشاهده کنید.

تمام توابع تعریف‌شده در کتابخانه با جزئیات کامل توضیح داده شده‌اند و کلیه پارامترهای ورودی و مقادیر بازگشتی هر تابع به‌صورت مختصر شرح داده شده است. از آنجا که این کتابخانه‌ها مستقل از سخت‌افزار هستند، کاربر می‌تواند آن‌ها را به‌سادگی به کامپایلر دلخواه خود اضافه کرده و با میکروکنترلر یا برد توسعه مورد نظر خود استفاده کند.

USER REGISTER MAP

نقشه رجیستری یا Command های سنسور در این بخش تعریف شده است :

C
/************************************************
 *         USER BANK 0 REGISTER MAP             *
 ***********************************************/
#define BMP390_CHIP_ID_VALUE                  (0x60)
#define BMP390_CHIP_ID                        (0x00)
#define BMP390_REV_ID                         (0x01)
#define BMP390_ERR_REG                        (0x02)
#define BMP390_STATUS                         (0x03)
#define BMP390_PRESSURE_DATA_0                (0x04)
#define BMP390_PRESSURE_DATA_1                (0x05)
#define BMP390_PRESSURE_DATA_2                (0x06)
#define BMP390_TEMPERATURE_DATA_3             (0x07)
#define BMP390_TEMPERATURE_DATA_4             (0x08)
#define BMP390_TEMPERATURE_DATA_5             (0x09)
#define BMP390_SENSORTIME_0                   (0x0C)
#define BMP390_SENSORTIME_1                   (0x0D)
#define BMP390_SENSORTIME_2                   (0x0E)
#define BMP390_EVENT                          (0x10)
#define BMP390_INT_STATUS                     (0x11)
#define BMP390_FIFO_LENGTH_0                  (0x12)
#define BMP390_FIFO_LENGTH_1                  (0x13)
#define BMP390_FIFO_DATA                      (0x14)
#define BMP390_FIFO_WTM_0                     (0x15)
#define BMP390_FIFO_WTM_1                     (0x16)
#define BMP390_FIFO_CONFIG_1                  (0x17)
#define BMP390_FIFO_CONFIG_2                  (0x18)
#define BMP390_INT_CTRL                       (0x19)
#define BMP390_IF_CONF                        (0x1A)
#define BMP390_PWR_CTRL                       (0x1B)
#define BMP390_OSR                            (0X1C)
#define BMP390_ODR                            (0x1D)
#define BMP390_CONFIG                         (0x1F)
#define BMP390_CALIB_DATA                     (0x31)
#define BMP390_CMD                            (0x7E)
/*----------------------------------------------*
 *           USER REGISTER MAP End              *
 *----------------------------------------------*/

Error_Condition Enum

خطاهای رخ داده سنسور در این enum  تعریف شده است :

C
 typedef enum Error_Condition
 {
  FATAL_ERR = 1 ,
  CMD_ERR   = 2 ,
  CONF_ERR  = 4
 }BMP390_Error_Condition;

Sensor_Status Enum

وضعیت عملکرد سنسور در این enum  تعریف شده است :

C
 typedef enum Sensor_Status
 {
  CMD_RDY    = 0x10 ,
  DRDY_PRESS = 0x20 ,
  DRDY_TEMP  = 0x40
 }BMP390_Sensor_Status;

Interrupt_Status Enum

نوع وقفه رخ داده در این enum  تعریف شده است :

C
 typedef enum Interrupt_Status
 {
  FIFO_WATERMARK_INTERRUPT = 0x01 ,
  FIFO_FULL_INTERRUPT      = 0x02 ,
  DATA_READY_INTERRUPT     = 0x08
 }BMP390_Interrupt_Status

Data_Select Enum

با استفاده از این Enum مشخص می شود که داده خروجی فیلتر شود یا خیر :

C
 typedef enum Data_Select
 {
   UNFILTERED_DATA = 0 ,
   FILTERED_DATA
 }BMP390_Data_Select;

FIFO_Mode Enum

با استفاده از این Enum نوع داده ها در FIFO مشخص می شود :

C
 typedef enum FIFO_Mode
 {
 	STREAM_TO_FIFO = 0 ,
 	STOP_ON_FULL_FIFO_SNAPSHOT = 1
 }BMP390_FIFO_Mode

BMP390_Ability Enum

توانایی فعال یا غیر فعال کردن بخش های مختلف سنسور در این enum  تعریف شده است :

C
 typedef enum Ability
 {
 Disable = 0 ,
 Enable
 }BMP390_Ability;

BMP390_Power_Mode Enum

برای انتخاب حالت کاری تغذیه  سنسور از مقادیر این enum استفاده می شود:

C
 typedef enum Power_Mode
 {
 SLEEP_MODE  = 0,
 FORCED_MODE = 1,
 NORMAL_MODE = 3
 } BMP390_Power_Mode;

BMP390_Sensor_Oversampling Enum

برای انتخاب Oversampling سنسور از مقادیر این enum استفاده می شود:

C
 typedef enum Pressure_Oversampling
 {
 	 X1_NO_OVERSAMPLING = 0 ,
 	 X2_OVERSAMPLING    = 1 ,
 	 X4_OVERSAMPLING    = 2 ,
 	 X8_OVERSAMPLING    = 3 ,
 	 X16_OVERSAMPLING   = 4 ,
 	 X32_OVERSAMPLING   = 5
 } BMP390_Sensor_Oversampling;

BMP390_Output_Data_Rate Enum

برای انتخاب میزان نرخ داده خروجی سنسور از مقادیر این enum استفاده می شود:

C
 typedef enum Output_Data_Rate
  {
   ODR_200_HZ_5_mS         = 0 ,
   ODR_100_HZ_10_mS        = 1 ,
   ODR_50_HZ_20_mS         = 2 ,
	 ODR_25_HZ_40_mS         = 3 ,
   ODR_12P5_HZ_80_mS       = 4 ,
   ODR_6P25_HZ_160_mS      = 5 ,
   ODR_3P1_HZ_320_mS       = 6 ,
 	 ODR_1P5_HZ_640_mS       = 7 ,
 	 ODR_0P78_HZ_1280_mS     = 8 ,
 	 ODR_0P39_HZ_2560_mS     = 9 ,
 	 ODR_0P2_HZ_5120_mS      = 10 ,
 	 ODR_0P1_HZ_10240_mS     = 11 ,
 	 ODR_0P05_HZ_20480_mS    = 12 ,
 	 ODR_0P02_HZ_40960_mS    = 13 ,
 	 ODR_0P01_HZ_81920_mS    = 14 ,
 	 ODR_0P006_HZ_163840_mS  = 15 ,
 	 ODR_0P003_HZ_327680_mS  = 16 ,
 	 ODR_0P0015_HZ_655360_mS = 17
 } BMP390_Output_Data_Rate;

BMP390_IIR_Filter_Coefficient Enum

برای انتخاب مقادیر مناسب از ضرایب کالیبراسیون سنسور از مقادیر این enum استفاده می شود:

C
 typedef enum IIR_Filter_Coefficient
  {
  	 FILTER_BYPASS_MODE     = 0 ,
  	 FILTER_COEFFICIENT_1   = 1 ,
  	 FILTER_COEFFICIENT_3   = 2 ,
  	 FILTER_COEFFICIENT_7   = 3 ,
  	 FILTER_COEFFICIENT_15  = 4 ,
  	 FILTER_COEFFICIENT_31  = 5 ,
  	 FILTER_COEFFICIENT_63  = 6 ,
 	 FILTER_COEFFICIENT_127 = 7
 } BMP390_IIR_Filter_Coefficient;

BMP390_ FIFO_Header Enum

برای انتخاب نوع فریم داده در هدر FIFO  از مقادیر این enum استفاده می شود:

C
 typedef enum FIFO_Header
  {
  	 FIFO_EMPTY_FRAME     	 = 0x80 ,
  	 FIFO_CONFIG_CHANGE   	 = 0x48 ,
  	 FIFO_ERROR_FRAME        = 0x44 ,
  	 FIFO_TIME_FRAME   		 = 0xA0 ,
  	 FIFO_PRESS_FRAME  		 = 0x84 ,
  	 FIFO_TEMP_FRAME  		 = 0x90 ,
  	 FIFO_TEMP_PRESS_FRAME   = 0x94
 } BMP390_FIFO_Header;

BMP390_Preparation Enum

مقادیر این enum آماده بودن یا نبودن داده را مشخص می کند :

C
 typedef enum Preparation
 {
 	IS_Ready = 0 ,
 	IS_NOT_Ready
 }BMP390_Preparation;

BMP390_ Get_DATA Enum

برای تعیین نحوه دریافت داده سنسور از مقادیر این enum استفاده می شود:

C
 typedef enum Get_DATA
 {
 	FROM_REGISTER = 0 ,
 	FROM_FIFO
 } BMP390_Get_DATA;

BMP390_Reset_Status Enum

مقادیر این enum ریست شدن یا نشدن سنسور را مشخص می کند :

C
 typedef enum
 {
 	DONE     = 0 ,
 	FAILED   = 1
 }BMP390_Reset_Status;

BMP390_ INT_Level Enum

برای تعیین سطح لاجیک پایه Interrupt از مقادیر این enum استفاده می شود:

C
typedef enum int_level
{
ACTIVE_LOW = 0 ,
ACTIVE_ HIGH
} BMP390_INT_Level;

BMP390_ Latch_Type Enum

برای تعیین نوع latch شدن خروجی Interrupt از مقادیر این enum استفاده می شود:

C
typedef enum latch_type
{
NOT_LATCH = 0 ,
LATCH
} BMP390_Latch_Type;

BMP390_ INT_Type Enum

برای تعیین نوع خروجی Interrupt از مقادیر این enum استفاده می شود:

C
typedef enum int_type
{
PUSH_PULL = 0 ,
OPEN_DRAIN
}BMP390_INT_Type;

BMP390 struct

تمام ویژگی های سنسور، ضرایب کالیبراسیون و داده های سنسور در این Struct  تعریف شده است و تمامی اطلاعات و کانفیگ اجرا شده بر روی سنسور در این Structure ذخیره شده و می توان تغییرات در هر بخش از سنسور را در محیط Debug Session مشاهده نمود.

C
typedef	struct BMP390
{
	  uint8_t                       	REGISTER_CACHE;
	  BMP390_Get_DATA             		GET_DATA;
	  BMP390_Reset_Status         		RESET;
	  uint8_t                       	DEVICE_ID;
	  uint8_t                       	REVISION_ID;
	  BMP390_Sensor_Status  			SENSOR_STATUS;
	  BMP390_Error_Condition			ERROR_CONDITION;
	  BMP390_Power_Mode 				POWER_MODE;
	  BMP390_Ability                    PRESSURE;
	  BMP390_Sensor_Oversampling        PRESSURE_OVERSAMPLING;
	  BMP390_Ability                    TEMPERATURE;
	  BMP390_Sensor_Oversampling	    TEMPRATURE_OVERSAMPLING;
	  BMP390_Output_Data_Rate           OUTPUT_DATA_RATE;
	  BMP390_Data_Select                OUTPUT_DATA;
	  BMP390_IIR_Filter_Coefficient     IIR_FILTER;
	  BMP390_Interrupt_Status			INTERRUPT_STATUS;
	  BMP390_Ability 					DATA_READY_INT;
	  BMP390_INT_Level                  INT_PIN_LEVEL;
  	  BMP390_INT_Type                   INT_PIN_TYPE;
	  BMP390_Latch_Type                 INT_PIN_LATCH;
	  BMP390_Ability        			FIFO;
	  BMP390_FIFO_Mode					FIFO_MODE;
	  BMP390_Ability              		TEMP_TO_FIFO;
	  BMP390_Ability					PRESS_TO_FIFO;
	  BMP390_Ability              		TIME_TO_FIFO;
      uint16_t							FIFO_DATA_BUFFER_SIZE;
      uint8_t							BYTE_QTY_IN_ONE_FIFO_PACKET;
      uint8_t							TOTAL_FIFO_PACKET;
	  BMP390_Ability					FIFO_WATERMARK;
	  uint8_t                           FIFO_SUBSAMPLING;
	  uint16_t                      	FIFO_LENGTH ;
	  BMP390_Ability 				    FIFO_FULL_INT;
	  uint8_t 							CALIBRATION_DATA[CALIBRATION_DATA_BUFFER_SIZE];
	  double 							PAR_T1;
	  double 							PAR_T2;
	  double 							PAR_T3;
	  double 							PAR_P1;
	  double 							PAR_P2;
	  double 							PAR_P3;
	  double 							PAR_P4;
	  double 							PAR_P5;
	  double 							PAR_P6;
	  double 							PAR_P7;
	  double 							PAR_P8;
	  double 							PAR_P9;
	  double 							PAR_P10;
	  double 							PAR_P11;
	  uint8_t 							REGISTER_RAW_DATA_BUFFER[REGISTER_RAW_DATA_BYTE_QTY];
	  int32_t 							REGISTER_RAW_PRESSURE;
	  int32_t 						    REGISTER_RAW_TEMPERATURE;
	  double 							COMPENSATED_TEMPERATURE;
	  double 							COMPENSATED_PRESSURE;
	  //double 							ALTITUDE;
	  uint8_t 							FIFO_DATA[FIFO_BUFFER_SIZE];
	  BMP390_FIFO_Header                FIFO_HEADER[TOTAL_PACKET];
	  double							COMPENSATED_FIFO_TEMPERATURE[TOTAL_PACKET];
	  double							COMPENSATED_FIFO_PRESSURE[TOTAL_PACKET];
	  double							FIFO_ALTITUDE[TOTAL_PACKET];

}GebraBit_BMP390;

Declaration of functions

در پایان این فایل تمامی توابع جهت خواندن و نوشتن در رجیستر های BMP390 ، کانفیک سنسور و دریافت داده از سنسور اعلان شده است:

C
 /********************************************************
   *Declare Read&Write BMP390 Register Values Functions *
   ********************************************************/
  extern	uint8_t	GB_BMP390_Read_Reg_Data ( uint8_t regAddr,uint8_t* data);
  extern	uint8_t GB_BMP390_Read_Reg_Bits (uint8_t regAddr,uint8_t start_bit, uint8_t len, uint8_t* data);
  extern	uint8_t GB_BMP390_Burst_Read(uint8_t regAddr,uint8_t *data, uint16_t byteQuantity);
  extern	uint8_t GB_BMP390_Write_Reg_Data(uint8_t regAddr, uint8_t data);
  extern	uint8_t	GB_BMP390_Write_Reg_Bits(uint8_t regAddr, uint8_t start_bit, uint8_t len, uint8_t data);
  extern	uint8_t GB_BMP390_Burst_Write		( uint8_t regAddr,uint8_t *data, 	uint16_t byteQuantity);
 /********************************************************
  *       Declare BMP390 Configuration Functions       *
  ********************************************************/
 extern void GB_BMP390_Soft_Reset ( GebraBit_BMP390 * BMP390 );
 extern void	GB_BMP390_Get_Device_ID(GebraBit_BMP390 * BMP390);
 extern void	GB_BMP390_Get_Revision_ID(GebraBit_BMP390 * BMP390);
 extern void GB_BMP390_Temperature(GebraBit_BMP390* BMP390 ,BMP390_Ability temp);
 extern void GB_BMP390_Pressure(GebraBit_BMP390 * BMP390 , BMP390_Ability press);
 extern void GB_BMP390_Output_Sample_Rate (GebraBit_BMP390 * BMP390 , BMP390_Output_Data_Rate rate);
 extern void GB_BMP390_IIR_Filter_Coefficient (GebraBit_BMP390 * BMP390 , BMP390_IIR_Filter_Coefficient filter) ;
 extern void GB_BMP390_Check_Sensor_Status(GebraBit_BMP390 * BMP390 );
 extern void GB_BMP390_Check_Error_Codition(GebraBit_BMP390 * BMP390 );
 extern void GB_BMP390_Check_FIFO_Full_Interrupt_(GebraBit_BMP390 * BMP390 );
 extern void GB_BMP390_Check_Data_Ready_Interrupt(GebraBit_BMP390 * BMP390 );
 extern void GB_BMP390_Temperature_OverSampling(GebraBit_BMP390* BMP390 ,BMP390_Sensor_Oversampling temp_over) ;
 extern void GB_BMP390_Pressure_OverSampling(GebraBit_BMP390* BMP390 ,BMP390_Sensor_Oversampling press_over);
 extern void GB_BMP390_Power_Mode(GebraBit_BMP390* BMP390 ,BMP390_Power_Mode pmode);
 extern void GB_BMP390_Set_INT_Pin(GebraBit_BMP390 * BMP390 , BMP390_INT_Level level ,BMP390_INT_Type type , BMP390_Latch_Type latch ) ;
 extern void GB_BMP390_Data_Output_Select(GebraBit_BMP390 * BMP390 , BMP390_Data_Select data_sel) ;
 extern void GB_BMP390_Data_Ready_Interrupt(GebraBit_BMP390 * BMP390 , BMP390_Ability data_ready_int);
 extern void GB_BMP390_FIFO(GebraBit_BMP390 * BMP390  , BMP390_Ability fifo) ;
 extern void GB_BMP390_FIFO_Full_Interrupt(GebraBit_BMP390 * BMP390 , BMP390_Ability fifo_full_int) ;
 extern void GB_BMP390_Write_SensorTime_FIFO(GebraBit_BMP390 * BMP390 , BMP390_Ability time_fifo );
 extern void GB_BMP390_Write_Pressure_FIFO(GebraBit_BMP390 * BMP390 , BMP390_Ability press_fifo );
 extern void GB_BMP390_Write_Temperature_FIFO(GebraBit_BMP390 * BMP390 , BMP390_Ability temp_fifo );
 extern void GB_BMP390_FIFO_Mode(GebraBit_BMP390 * BMP390 , BMP390_FIFO_Mode fifo_mode );
 extern void GB_BMP390_FIFO_DownSampling(GebraBit_BMP390 * BMP390,uint8_t dwnsmple);
 extern void GB_BMP390_FIFO_WATERMARK (GebraBit_BMP390 * BMP390,BMP390_Ability watermark , uint16_t wm);
 extern void GB_BMP390_GET_FIFO_Length (GebraBit_BMP390 * BMP390 ) ;
 extern void GB_BMP390_FIFO_Flush(GebraBit_BMP390 * BMP390 );
 extern void GB_BMP390_Read_FIFO(GebraBit_BMP390 * BMP390 , uint16_t qty);
 extern void GB_BMP390_FIFO_Configuration ( GebraBit_BMP390 * BMP390 , BMP390_FIFO_Ability fifo  );
 /********************************************************
  *          Declare BMP390 DATA Functions               *
  ********************************************************/
 extern void GB_BMP390_Get_Register_Raw_Pressure_Temperature(GebraBit_BMP390 * BMP390 )  ;
 extern void GB_BMP390_Calculate_Compensated_Temperature(GebraBit_BMP390 * BMP390 , int32_t raw_temp , double * valid_temp )	;
 extern void GB_BMP390_Calculate_Compensated_Pressure(GebraBit_BMP390 * BMP390 , int32_t raw_press , double valid_temp ,double * valid_press );
 extern void GB_BMP390_FIFO_Data_Partition_Pressure_Temperature(GebraBit_BMP390 * BMP390);
 extern void GB_BMP390_Altitude(GebraBit_BMP390 * BMP390);
 extern void GB_BMP390_Get_Data(GebraBit_BMP390 * BMP390 , BMP390_Get_DATA get_data);
 /********************************************************
  *          Declare BMP390 HIGH LEVEL Functions       *
  ********************************************************/
 extern void GB_BMP390_Set_Power_Management(GebraBit_BMP390 * BMP390 , BMP390_Power_Mode pmode) ;
 extern void GB_BMP390_initialize( GebraBit_BMP390 * BMP390 );
 extern void GB_BMP390_Configuration(GebraBit_BMP390 * BMP390, BMP390_FIFO_Ability fifo);

فایل سورس GebraBit_BMP390.cpp

در این فایل که به زبان ++C نوشته شده ، تمامی توابع با جزئیات کامل، کامنت گذاری شده و تمامی پارامتر های دریافتی در آرگومان توابع و مقادیر بازگشتی از آنها ، بطور واضح توضیح داده شده است.از این رو در این قسمت به همین توضیحات اکتفا کرده و کاربران را برای اطلاعات بیشتر به بررسی مستقیم از این فایل دعوت می کنیم.

برنامه نمونه در آردوینو

بعد از اتصال ماژول به آردوینو و اضافه کردن کتابخانه سنسور به نرم افزار آردوینو به مسیر زیر بروید و کد نمونه را باز کنید.                                        File > Examples > GebraBit_BMP390 > Temp-Pres

شرح فایل نمونه

در ابتدای فایل ، هدر GebraBit_BMP390.h اضافه شده است تا به ساختارها، enum‌ها و توابع مورد نیاز برای ماژول GebraBit BMP390 دسترسی فراهم شود. علاوه بر این، عناصر مورد نیاز برای عملکرد این ماژول به این ساختارها افزوده شده‌اند. سپس یک متغیر به نام BMP390 از نوع ساختار GebraBit_BMP390 (این ساختار در هدر GebraBit_BMP390 تعریف شده و توضیحات آن در بخش توضیحات کتابخانه GebraBit BMP390 آورده شده است) برای پیکربندی ماژول GebraBit BMP390 تعریف می‌شود.

C
GebraBit_BMP390 BMP390;

در بخش بعدی کد نوشته شده، با استفاده از تابع GB_BMP390_initialize(&BMP390_Module) ، و GB_BMP390_Configuration(&BMP390_MODULE) ماژول GebraBit BMP390 را مقدار دهی و پیکره بندی می کنیم:

C
void setup() {

  Serial.begin(9600);

  SPI.begin();

  GB_BMP390_initialize( &BMP390 );

  GB_BMP390_Configuration(&BMP390, FIFO_DISABLE) ;

}

void loop() {

  GB_BMP390_Get_Data(&BMP390, FROM_REGISTER);

  Serial.print("Compensated Temperature: ");
  Serial.print(BMP390.COMPENSATED_TEMPERATURE);
  Serial.println(" °C");

  Serial.print("Compensated Pressure: ");
  Serial.print(BMP390.COMPENSATED_PRESSURE);
  Serial.println(" mBar");

  delay(1000);

}

The Sample file code text:

C
#include "GebraBit_BMP390.h"

GebraBit_BMP390 BMP390;

void setup() {

  Serial.begin(9600);

  SPI.begin();

  GB_BMP390_initialize( &BMP390 );

  GB_BMP390_Configuration(&BMP390, FIFO_DISABLE) ;

}

void loop() {

  GB_BMP390_Get_Data(&BMP390, FROM_REGISTER);

  Serial.print("Compensated Temperature: ");
  Serial.print(BMP390.COMPENSATED_TEMPERATURE);
  Serial.println(" °C");

  Serial.print("Compensated Pressure: ");
  Serial.print(BMP390.COMPENSATED_PRESSURE);
  Serial.println(" mBar");

  delay(1000);

}

آردوینو خود را به کامپیوتر متصل کنید و مدل و پورت آردوینو خود را انتخاب کنید.

سپس نمونه کد را ابتدا Verify و سپس Upload کنید

بعد از Upload کردن کد Serial Monitor را باز کرده و می توانید خروجی های سنسور را مشاهده کنید

1. سنسور BMP390 چیست و چه کاربردهایی دارد؟

سنسور BMP390 یک سنسور فشار بارومتریک دیجیتال با دقت بالا است که قادر به اندازه‌گیری فشار مطلق در محدوده 300 تا 1250 hPa است. این سنسور به دلیل دقت بالا و نویز پایین برای کاربردهای مختلفی مانند سیستم‌های ناوبری، پهپادها، دستگاه‌های پوشیدنی و ردیابی ارتفاع در گوشی‌های هوشمند استفاده می‌شود. BMP390 می‌تواند تغییرات فشار محیطی را با نرخ نمونه‌برداری بالا ثبت کند و از رابط‌های I²C و SPI برای ارتباط با میکروکنترلرها پشتیبانی می‌کند. این ویژگی‌ها آن را برای پروژه‌هایی که نیاز به اندازه‌گیری دقیق فشار و ارتفاع دارند، ایده‌آل می‌کند.
🔗 Reference: Official Datasheet – BMP390

2. مشخصات الکتریکی و عملکرد سنسور BMP390 چیست؟

سنسور BMP390 با ولتاژ تغذیه بین 1.65 تا 3.6 ولت کار می‌کند و مصرف جریان آن بسته به نرخ نمونه‌برداری متفاوت است، اما در حالت عادی حدود 3.2 µA است. این سنسور توانایی ارائه داده‌های فشار و دما را از طریق رابط‌های دیجیتال I²C و SPI دارد. محدوده دمای عملکرد آن از -40 تا +85 درجه سانتی‌گراد است و می‌تواند فشار محیط را با دقت ±0.5 hPa اندازه‌گیری کند. این مشخصات باعث می‌شوند BMP390 برای کاربردهای صنعتی و مصرفی با نیاز به دقت بالا بسیار مناسب باشد.
🔗 Reference: Official Datasheet – BMP390

3. دقت اندازه‌گیری و نویز سنسور BMP390 چگونه است؟

دقت سنسور BMP390 در محدوده فشار 700 تا 1100 hPa و دمای محیط 25 تا 40 درجه سانتی‌گراد حدود ±0.03 hPa است. نویز خروجی فشار بسیار کم بوده و امکان تشخیص تغییرات کوچک فشار را فراهم می‌کند. سنسور همچنین از الگوریتم‌های داخلی برای کاهش drift و اصلاح دما بهره می‌برد تا نتایج پایدار و قابل اعتماد ارائه دهد. به کمک این ویژگی‌ها، BMP390 برای پروژه‌هایی که نیاز به پایش فشار دقیق دارند، بسیار مناسب است.
🔗 Reference: Official Datasheet – BMP390

4. چگونه می‌توان سنسور BMP390 را در پروژه‌های Arduino استفاده کرد؟

برای استفاده از سنسور BMP390 در بردهای Arduino، می‌توان از کتابخانه رسمی Arduino ارائه شده استفاده کرد. این کتابخانه به راحتی داده‌های فشار و دما را از سنسور از طریق I²C یا SPI خوانده و به فرمت قابل استفاده در کد Arduino تبدیل می‌کند. به علاوه، توابع موجود امکان اعمال کالیبراسیون و تنظیم نرخ نمونه‌برداری را فراهم می‌کنند تا دقت و پاسخ‌دهی سنسور مطابق نیاز پروژه تنظیم شود. این روش باعث می‌شود راه‌اندازی BMP390 حتی برای کاربران تازه‌کار ساده و سریع باشد.
🔗 Reference: Arduino Library for BMP390

5. چگونه می‌توان BMP390 را کالیبره کرد؟

سنسور BMP390 قابلیت کالیبراسیون داخلی دارد و می‌توان با استفاده از پارامترهای موجود در Datasheet، drift فشار و دما را کاهش داد. کالیبراسیون شامل تنظیمات offset و scale برای سنسور فشار و دما است که دقت اندازه‌گیری را بهبود می‌بخشد. همچنین استفاده از داده‌های محیطی و مرجع فشار استاندارد می‌تواند دقت بلندمدت BMP390 را تضمین کند. این ویژگی برای پروژه‌هایی که نیاز به پایش طولانی مدت فشار دارند، اهمیت بالایی دارد.
🔗 Reference: Official Application Note – BMP390

6. نرخ نمونه‌برداری BMP390 چگونه تعیین می‌شود؟

نرخ نمونه‌برداری سنسور BMP390 قابل تنظیم از 1 هرتز تا 200 هرتز است و این امکان برای پروژه‌های مختلف بسیار مفید است. نرخ پایین باعث کاهش مصرف انرژی می‌شود و برای دستگاه‌های پوشیدنی مناسب است، در حالی که نرخ بالاتر به تشخیص تغییرات سریع فشار و اندازه‌گیری‌های دقیق‌تر کمک می‌کند. انتخاب نرخ نمونه‌برداری مناسب به نوع کاربرد، دقت مورد نیاز و محدودیت‌های توان مصرفی بستگی دارد. استفاده از کتابخانه‌ها و Application Note رسمی می‌تواند در تعیین بهترین نرخ نمونه‌برداری کمک کند.
🔗 Reference: Official Datasheet – BMP390

7. BMP390 از چه رابط‌های دیجیتالی پشتیبانی می‌کند؟

سنسور BMP390 از رابط‌های دیجیتالی I²C و SPI پشتیبانی می‌کند که اجازه می‌دهند داده‌های فشار و دما به راحتی به میکروکنترلرها منتقل شوند. I²C برای اتصال ساده با دو خط داده و ساعت مناسب است، در حالی که SPI نرخ انتقال بالاتر و کنترل دقیق‌تر را ارائه می‌دهد. انتخاب رابط مناسب بسته به نیاز پروژه و تعداد دستگاه‌های متصل به باس داده تعیین می‌شود. استفاده از Application Note رسمی می‌تواند راهنمایی دقیقی برای پیاده‌سازی صحیح هر رابط ارائه دهد.
🔗 Reference: Official Datasheet – BMP390

8. حداکثر فشار کاری BMP390 چقدر است؟

سنسور BMP390 می‌تواند فشار محیطی را در محدوده 300 تا 1250 hPa اندازه‌گیری کند. این محدوده فشار کاری باعث می‌شود BMP390 مناسب کاربردهای مختلفی از ارتفاع سطح دریا تا ارتفاعات زیاد باشد. فشار بالاتر از این محدوده می‌تواند باعث آسیب به سنسور شود و دقت اندازه‌گیری کاهش یابد. استفاده از Reference Design و Evaluation Board رسمی می‌تواند در شبیه‌سازی شرایط عملیاتی فشار کمک کند.
🔗 Reference: Official Datasheet – BMP390

9. محدوده دمای کاری BMP390 چیست؟

سنسور BMP390 قادر است در محدوده دمایی -40 تا +85 درجه سانتی‌گراد به صورت پایدار کار کند. این محدوده دما باعث می‌شود BMP390 برای کاربردهای صنعتی و محیط‌های بیرونی مناسب باشد. سنسور دارای الگوریتم‌های داخلی برای جبران اثرات دما بر دقت اندازه‌گیری فشار است. بررسی Application Note رسمی می‌تواند در بهینه‌سازی عملکرد در دماهای مختلف کمک کند.
🔗 Reference: Official Datasheet – BMP390

10. مصرف انرژی BMP390 چقدر است و چگونه می‌توان آن را کاهش داد؟

مصرف جریان سنسور BMP390 در حالت فعال حدود 3.2 µA است و در حالت Sleep کمتر از 0.1 µA می‌باشد. این مصرف پایین انرژی BMP390 را برای دستگاه‌های پوشیدنی و پروژه‌های باتری‌خور ایده‌آل می‌کند. برای کاهش مصرف انرژی، می‌توان نرخ نمونه‌برداری را کاهش داد و از حالت Sleep بین اندازه‌گیری‌ها استفاده کرد. Application Note رسمی روش‌های بهینه‌سازی مصرف انرژی را شرح می‌دهد.
🔗 Reference: Official Application Note – BMP390

11. BMP390 چگونه داده‌های فشار و دما را ارائه می‌دهد؟

سنسور BMP390 داده‌های فشار و دما را به صورت دیجیتال و ۲۰ بیتی ارائه می‌دهد که امکان دقت بالا را فراهم می‌کند. داده‌ها می‌توانند از طریق I²C یا SPI خوانده شوند و به راحتی در میکروکنترلرها پردازش شوند. سنسور همچنین دارای الگوریتم‌های داخلی برای حذف نویز و افزایش پایداری داده‌ها است. استفاده از کتابخانه‌های رسمی Arduino و STM32 کمک می‌کند تا داده‌ها بدون نیاز به محاسبات پیچیده مستقیماً در پروژه استفاده شوند.
🔗 Reference: Official Datasheet – BMP390

12. نحوه خواندن داده‌ها از BMP390 با STM32 چگونه است؟

برای استفاده از سنسور BMP390 با STM32، می‌توان از STM32 HAL یا کتابخانه‌های رسمی استفاده کرد. با تنظیم رابط I²C یا SPI در STM32CubeIDE، داده‌های فشار و دما از BMP390 خوانده و به صورت دیجیتال پردازش می‌شوند. می‌توان نرخ نمونه‌برداری، رزولوشن و کالیبراسیون را نیز تنظیم کرد تا دقت و مصرف انرژی متناسب با پروژه باشد. Application Note رسمی نمونه کد و راهنمای اتصال دقیق به STM32 را ارائه می‌دهد.
🔗 Reference: Official Application Note – BMP390

13. چگونه نویز داده‌های BMP390 کاهش می‌یابد؟

سنسور BMP390 دارای فیلتر دیجیتال داخلی است که می‌تواند نویز سنسور فشار و دما را کاهش دهد. علاوه بر این، می‌توان از فیلترهای نرم‌افزاری مانند IIR یا Moving Average در میکروکنترلر برای صاف کردن داده‌ها استفاده کرد. کاهش نویز باعث افزایش دقت اندازه‌گیری ارتفاع و فشار در کاربردهای حساس می‌شود. استفاده از Evaluation Board رسمی می‌تواند به آزمایش فیلترها و انتخاب بهترین تنظیمات کمک کند.
🔗 Reference: Official Application Note – BMP390

14. BMP390 چقدر سریع می‌تواند تغییرات فشار را تشخیص دهد؟

سنسور BMP390 می‌تواند تغییرات فشار سریع را با نرخ نمونه‌برداری تا 200 هرتز تشخیص دهد. این ویژگی برای کاربردهای ناوبری، پهپاد و ورزش‌های هوافضا که تغییرات سریع فشار اهمیت دارد، ضروری است. داده‌ها با دقت بالا و نویز کم ارائه می‌شوند تا امکان پردازش فوری فراهم شود. Application Note رسمی روش بهینه‌سازی پاسخ‌دهی سریع را شرح می‌دهد.
🔗 Reference: Official Datasheet – BMP390

15. چگونه می‌توان از BMP390 در سیستم‌های ارتفاع‌سنجی استفاده کرد؟

برای استفاده از سنسور BMP390 به عنوان ارتفاع‌سنج، می‌توان داده فشار را به ارتفاع تبدیل کرد. فرمول تبدیل فشار به ارتفاع بر اساس رابطه بارومتریک استاندارد است و به فشار سطح دریا نیاز دارد. BMP390 با دقت بالا و نرخ نمونه‌برداری قابل تنظیم، تغییرات ارتفاع را به صورت آنی ثبت می‌کند. استفاده از کالیبراسیون داخلی سنسور و داده‌های مرجع باعث افزایش دقت در طول زمان می‌شود.
🔗 Reference: Official Datasheet – BMP390

16. BMP390 چگونه دما را اندازه‌گیری می‌کند؟

سنسور BMP390 علاوه بر فشار، دمای محیط را نیز اندازه‌گیری می‌کند. دما با استفاده از حسگر داخلی RTD-like و الگوریتم‌های کالیبراسیون داخلی استخراج می‌شود تا اثرات دما بر فشار نیز جبران شود. دقت دمایی سنسور معمولاً ±1 درجه سانتی‌گراد است و داده‌ها از طریق I²C یا SPI خوانده می‌شوند. این ویژگی امکان استفاده هم‌زمان از فشار و دما برای محاسبات ارتفاع و شرایط محیطی را فراهم می‌کند.
🔗 Reference: Official Datasheet – BMP390

17. BMP390 در چه کاربردهای صنعتی استفاده می‌شود؟

سنسور BMP390 به دلیل دقت بالا، مصرف پایین و گستره فشار وسیع، در کاربردهای صنعتی مانند سیستم‌های HVAC، مانیتورینگ ارتفاع مخازن و دستگاه‌های اندازه‌گیری فشار استفاده می‌شود. همچنین در سیستم‌های IoT صنعتی و کنترل فرآیندها کاربرد دارد. پایداری و مقاومت سنسور در برابر تغییرات دمای محیط باعث می‌شود در شرایط سخت صنعتی قابل اعتماد باشد.
🔗 Reference: Official Datasheet – BMP390

18. چه عواملی بر دقت BMP390 تأثیر می‌گذارند؟

دقت سنسور BMP390 تحت تأثیر عوامل محیطی مانند دما، رطوبت و تغییرات فشار سریع قرار می‌گیرد. استفاده از کالیبراسیون داخلی و فیلترهای نرم‌افزاری می‌تواند این اثرات را کاهش دهد. انتخاب نرخ نمونه‌برداری مناسب و نصب صحیح روی PCB نیز بر دقت نهایی تأثیر دارد. Application Note رسمی راهنمایی‌هایی برای حداقل کردن خطاهای محیطی ارائه می‌کند.
🔗 Reference: Official Application Note – BMP390

19. BMP390 چگونه با SHT31 مقایسه می‌شود؟

سنسور BMP390 و SHT31 هر دو سنسورهای محیطی با دقت بالا هستند، اما BMP390 برای اندازه‌گیری فشار و ارتفاع بهینه شده است، در حالی که SHT31 بیشتر برای رطوبت و دمای محیط استفاده می‌شود. BMP390 نرخ نمونه‌برداری بالاتر و نویز کمتر در فشار دارد. بنابراین، انتخاب بین آنها بستگی به نیاز پروژه به داده‌های فشار یا رطوبت دارد.
🔗 Reference: Official Datasheet – BMP390

20. چگونه می‌توان BMP390 را در پروژه‌های پهپاد استفاده کرد؟

سنسور BMP390 با دقت فشار و ارتفاع بالا برای پهپادها ایده‌آل است. داده‌های فشار به صورت مداوم خوانده شده و برای تعیین ارتفاع پروازی و کنترل پرواز استفاده می‌شوند. نرخ نمونه‌برداری بالا و نویز پایین BMP390 امکان پاسخ سریع سیستم کنترل پرواز را فراهم می‌کند. استفاده از کتابخانه‌های رسمی Arduino و STM32 راه‌اندازی سنسور را ساده می‌کند.
🔗 Reference: Official Application Note – BMP390

21. BMP390 در دستگاه‌های پوشیدنی چه مزایایی دارد؟

سنسور BMP390 مصرف انرژی بسیار پایین و ابعاد کوچک دارد که آن را برای دستگاه‌های پوشیدنی مناسب می‌کند. امکان اندازه‌گیری فشار و دما به صورت دقیق، پایش ارتفاع و تغییرات محیطی را فراهم می‌کند. همچنین قابلیت Sleep Mode مصرف انرژی را کاهش می‌دهد و طول عمر باتری را افزایش می‌دهد. این ویژگی‌ها باعث می‌شوند BMP390 برای ساعت‌های هوشمند، دست‌بندهای ورزشی و تجهیزات سلامتی ایده‌آل باشد.
🔗 Reference: Official Datasheet – BMP390

22. BMP390 چگونه به Drift فشار حساس است؟

سنسور BMP390 دارای الگوریتم‌های داخلی برای جبران Drift فشار است که ناشی از تغییرات دما یا طول عمر سنسور است. Drift می‌تواند باعث خطا در اندازه‌گیری ارتفاع یا فشار مطلق شود. استفاده از کالیبراسیون دوره‌ای و فیلترهای نرم‌افزاری می‌تواند اثر Drift را کاهش دهد. Evaluation Board رسمی امکان آزمایش طولانی‌مدت و پایش Drift را فراهم می‌کند.
🔗 Reference: Official Application Note – BMP390

23. نحوه اتصال BMP390 به I²C چگونه است؟

برای اتصال سنسور BMP390 به I²C، باید خطوط SDA و SCL را به میکروکنترلر متصل کرد و مقاومت Pull-up مناسب روی خطوط قرار داد. هر سنسور دارای آدرس I²C مشخص است که در Datasheet آمده است. پس از اتصال، داده‌ها به راحتی از طریق دستورات خواندن و نوشتن I²C دریافت می‌شوند. استفاده از کتابخانه Arduino یا STM32، پروتکل I²C را ساده و بدون خطا می‌کند.
🔗 Reference: Official Datasheet – BMP390

24. نحوه اتصال BMP390 به SPI چگونه است؟

سنسور BMP390 از SPI نیز پشتیبانی می‌کند که سرعت انتقال داده بالاتر و کنترل دقیق‌تری ارائه می‌دهد. خطوط SPI شامل MOSI, MISO, SCLK و CS هستند. با تنظیم حالت SPI در میکروکنترلر و اتصال صحیح پایه‌ها، داده‌ها به صورت سریال با نرخ بالا منتقل می‌شوند. کتابخانه‌های رسمی راه‌اندازی و خواندن داده از SPI را ساده می‌کنند.
🔗 Reference: Official Datasheet – BMP390

25. چه نوع PCB Layout برای BMP390 مناسب است؟

برای سنسور BMP390، PCB Layout باید پایه‌های سیگنال را کوتاه و مسیر زمین (GND) را گسترده طراحی کند تا نویز کاهش یابد. همچنین محل سنسور باید از منابع حرارتی داخلی برد دور باشد تا دقت دما و فشار حفظ شود. استفاده از Reference Design رسمی می‌تواند بهترین روش چیدمان و مسیرهای سیگنال را نشان دهد. رعایت این نکات باعث افزایش دقت و پایدار ماندن داده‌ها می‌شود.
🔗 Reference: Official Reference Design – BMP390

26. BMP390 چگونه می‌تواند در پروژه‌های هواشناسی استفاده شود؟

سنسور BMP390 به دلیل دقت بالای اندازه‌گیری فشار و دما، مناسب پروژه‌های هواشناسی است. داده‌های فشار و دما می‌توانند برای پیش‌بینی وضعیت جوی، تشخیص تغییرات جوی سریع و اندازه‌گیری ارتفاع ابرها استفاده شوند. نرخ نمونه‌برداری قابل تنظیم و نویز پایین سنسور، آن را برای مانیتورینگ محیطی طولانی‌مدت مناسب می‌کند.
🔗 Reference: Official Datasheet – BMP390

27. BMP390 در کاربردهای ناوبری چگونه مفید است؟

سنسور BMP390 با اندازه‌گیری دقیق فشار و ارتفاع، داده‌های ارزشمندی برای سیستم‌های ناوبری فراهم می‌کند. در GPSهای داخلی، داده فشار برای اصلاح ارتفاع استفاده می‌شود تا موقعیت دقیق‌تر محاسبه شود. نرخ نمونه‌برداری بالا و پاسخ‌دهی سریع BMP390 باعث می‌شود تغییرات ارتفاع به موقع ثبت شود. استفاده از Application Note رسمی می‌تواند مثال‌های کاربردی برای ناوبری ارائه دهد.
🔗 Reference: Official Application Note – BMP390

28. BMP390 چگونه به تغییرات رطوبت حساس است؟

سنسور BMP390 عمدتاً فشار و دما را اندازه‌گیری می‌کند و اثر مستقیم رطوبت بر دقت فشار آن کم است. با این حال، در محیط‌های با رطوبت بسیار بالا یا بخار، قرارگیری مناسب و محافظت فیزیکی از سنسور توصیه می‌شود. Evaluation Board رسمی می‌تواند برای تست عملکرد BMP390 در شرایط مختلف محیطی مفید باشد.
🔗 Reference: Official Datasheet – BMP390

29. BMP390 چگونه می‌تواند به عنوان فشارسنج دیجیتال استفاده شود؟

سنسور BMP390 با ارائه داده‌های فشار دیجیتال دقیق، می‌تواند جایگزین فشارسنج‌های آنالوگ شود. داده‌ها به راحتی از طریق I²C یا SPI خوانده شده و برای نمایش یا پردازش در نرم‌افزارهای میکروکنترلر قابل استفاده هستند. فیلترهای داخلی و نرخ نمونه‌برداری بالا باعث می‌شود تغییرات فشار به صورت روان و بدون نویز ثبت شود. این ویژگی BMP390 را برای ابزارهای علمی و مانیتورینگ محیطی ایده‌آل می‌کند.
🔗 Reference: Official Datasheet – BMP390

30. BMP390 چه ویژگی‌هایی برای دستگاه‌های IoT دارد؟

سنسور BMP390 ابعاد کوچک، مصرف انرژی پایین و دقت بالا دارد که آن را برای دستگاه‌های IoT مناسب می‌کند. امکان اتصال آسان از طریق I²C و SPI، و کالیبراسیون داخلی، راه‌اندازی و نگهداری سنسور را ساده می‌کند. داده‌های فشار و دما می‌توانند به صورت مستقیم برای تحلیل محیطی و ارسال به Cloud استفاده شوند. Application Note رسمی توصیه‌هایی برای استفاده در دستگاه‌های IoT ارائه می‌دهد.
🔗 Reference: Official Application Note – BMP390

31. BMP390 چگونه می‌تواند به عنوان سنسور ارتفاع استفاده شود؟

با تبدیل داده‌های فشار سنسور BMP390 به ارتفاع، می‌توان آن را به عنوان سنسور ارتفاع استفاده کرد. این تبدیل با استفاده از معادلات بارومتریک انجام می‌شود که فشار محیط و فشار سطح دریا را در نظر می‌گیرد. نرخ نمونه‌برداری و نویز پایین سنسور باعث می‌شود تغییرات ارتفاع به دقت و سریع ثبت شود. کالیبراسیون داخلی سنسور به بهبود دقت بلندمدت کمک می‌کند.
🔗 Reference: Official Datasheet – BMP390

32. BMP390 چگونه می‌تواند در دستگاه‌های پزشکی کاربرد داشته باشد؟

سنسور BMP390 به دلیل دقت بالا در اندازه‌گیری فشار و دما، برای کاربردهای پزشکی مناسب است، به ویژه در دستگاه‌های مانیتورینگ محیط بیمار یا تجهیزات تشخیص ارتفاع هوا. مصرف پایین انرژی و ابعاد کوچک آن امکان استفاده در دستگاه‌های پرتابل و پوشیدنی را فراهم می‌کند. داده‌های دیجیتال قابل اعتماد از طریق I²C یا SPI به راحتی در سیستم‌های پزشکی پردازش می‌شوند.
🔗 Reference: Official Datasheet – BMP390

33. BMP390 چگونه نرخ نمونه‌برداری خود را تنظیم می‌کند؟

سنسور BMP390 دارای قابلیت تنظیم نرخ نمونه‌برداری برای فشار و دما است. نرخ بالاتر باعث پاسخ سریع‌تر سنسور به تغییرات محیطی می‌شود، اما مصرف انرژی را افزایش می‌دهد. برای کاربردهای کم‌مصرف، نرخ نمونه‌برداری پایین‌تر توصیه می‌شود. تنظیم این پارامترها با استفاده از رجیسترهای داخلی و کتابخانه‌های رسمی Arduino و STM32 امکان‌پذیر است.
🔗 Reference: Official Datasheet – BMP390

34. چه روش‌هایی برای کالیبراسیون BMP390 وجود دارد؟

کالیبراسیون سنسور BMP390 شامل اصلاح Offset و Sensitivity است که برای افزایش دقت فشار و دما انجام می‌شود. سنسور دارای کالیبراسیون کارخانه‌ای است، اما برای دقت بالاتر می‌توان کالیبراسیون نرم‌افزاری اضافی اعمال کرد. استفاده از Application Note رسمی، الگوریتم‌ها و نمونه کدهای پیشنهادی برای کالیبراسیون صحیح را ارائه می‌دهد. انجام کالیبراسیون مناسب به کاهش Drift و خطاهای محیطی کمک می‌کند.
🔗 Reference: Official Application Note – BMP390

35. منابع رسمی BMP390 از کجا قابل دریافت هستند؟

می‌توانید تمام اطلاعات رسمی BMP390 شامل Datasheet، Application Note، Reference Design و Evaluation Board Manual را از صفحه رسمی کارخانه دریافت کنید. این منابع شامل مشخصات فنی، نقشه شماتیک، راهنمای نرم‌افزار و نکات طراحی برای PCB و سیستم‌های الکترونیکی هستند. همچنین کتابخانه‌های رسمی Arduino و STM32 برای BMP390 در GitHub رسمی سازنده موجود است.
🔗 Reference: Official Product Page – BMP390

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها، کاربران باید به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند

اگر هر یک از اسناد فنی ناقص یا اشتباه است، لطفاً به ما اطلاع دهید

محصولات مشابه

با نظرات خود به تیم جبرا در بهبود کیفیت کمک کنید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

توجه!

محصولات ما صرفاً برای اهداف تحقیقاتی و توسعه طراحی شده‌اند. جبرابیت صراحتاً اعلام می‌کند که در صورت استفاده کاربران از این محصولات در کاربردهای حساس و دقیق از جمله امور مالی یا مواردی که به جان و مال انسان آسیب می‌زنند، هیچ‌گونه مسئولیتی را نمی‌پذیرد.

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها (IC)، کاربران باید حتماً به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند.

سبد خرید
پیمایش به بالا
