خانهسنسورهامحیطیدما و رطوبت ماژول سنسور دما و رطوبت نسبی GebraBit HTU31D
Previous product
ماژول دما و رطوبت GebraBit SHT20
ماژول دما و رطوبت GebraBit SHT20 $3.10
Back to products
Next product
ماژول سنسور دما و رطوبت GebraBit HTU20D
ماژول سنسور دما و رطوبت GebraBit HTU20D $2.89

ماژول سنسور دما و رطوبت نسبی GebraBit HTU31D

$2.89

افزودن به لیست علاقه‌مندی‌ها
Compare
Add to wishlist
شناسه محصول: GB621EN دسته: دما, دما و رطوبت, رطوبت, سنسورها, محیطی
Share
  • توضیحات
  • Blog
  • Project
  • ویژگی ها
  • اسناد فنی
توضیحات

ماژول سنسور دما و رطوبت نسبی GebraBit HTU31D

GebraBit HTU31D یک ماژول دیجیتالی اندازه‌گیری دما و رطوبت نسبی است. GebraBit HTU31D با ولتاژهای تغذیه 3V3 و 5V کار می‌کند که کاربران می‌توانند به راحتی از طریق جامپر سلکتور روی ماژول، ولتاژ مورد نظر خود را انتخاب کنند. کاربران می‌توانند از طریق پروتکل I2C، با GebraBit HTU31D ارتباط برقرار کرده و قادر به تنظیم آدرس I2C از طریق جامپر سلکتور ماژول، می‌باشند.

یکی دیگر از ویژگی‌های مهم GebraBit HTU31D این است که کاربران به راحتی می‌توانند برای تنظیم مجدد ماژول، از طریق پین RST ، به پین ریست HTU31D دسترسی داشته باشند. در طراحی ماژول GebraBit HTU31D یکی از کوچکترین و دقیق‌ترین سنسورهای رطوبت و دمای موجود در بازار به نام HTU31D به کارگرفته شده است. زمان پاسخ سریع، اندازه‌گیری دقیق، هیسترزیس کم، و عملکرد پایدار، حتی زمانی که در معرض دما و رطوبت شدید قرار می‌گیرند، از ویژگی‌های بارز سنسور HTU31D هستند.

هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.

Features

  • User-selectable module power supply voltage between 3V3 and 5V
  • Selectable I2C address
  • Access to Reset pin of SHT35
  • ON/OFF LED indicator
  • GebraBit Pin Compatible with GEBRABUS
  • GebraBit small package
  • It can be used as a daughter board of GebraBit MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board





Pinout ماژول سنسور دما و رطوبت نسبی GebraBit HTU31D

pinout ماژول سنسور دما و رطوبت نسبی GebraBit HTU31D



دانلود اسناد فنی



پروژه و سورس کد

شماتیک (.Pdf)

لی اوت ماژول (.Pdf)

دیتاشیت HTU31D

بررسی اجمالی ماژول

سلب مسئولیت: محصولات جبرابیت صرفاً برای اهداف تحقیق و توسعه تولید شده‌اند. بنابراین تیم جبرابیت صریحاً اعلام می‌دارد: در قبال کاربرانی که از محصولات جبرابیت برای کاربردهای بسیار حساس و دقیق که احتمال خسارات مالی و جانی انسانی را در پی داشته باشد، استفاده کنند؛ هیچ مسئولیتی ندارد.

Blog
Project
ویژگی ها
پارت نامبر

GebraBit HTU31D

توضیحات کوتاه

GebraBit HTU31D is a Digital Relative Humidity and Temperature module, with Digital-I2C output and -40°C to +125°C and 0 to 100 %RH measurement range

نوع محصول

Module

ولتاژ تغذیه ماژول

3.3 V or 5.0 V

ولتاژ لاجیک ماژول

3.3 V or 5.0 V

جریان اتلافی ماژول

10 mA to 30 mA (Typ. 20 mA)

نوع خروجی

Digital – I2C

رنج دما

-40°C to +125°C

دقت دما

± 0.2°C

رزولوشن دما

0.016°C

رنج رطوبت

0 to 100 %RH

دقت رطوبت نسبی

± 2 %RH

رزولوشن رطوبت

0.01 %RH

پکیج

GebraBit small (36.29mm x 32.72mm)

برند

GebraBit

اسناد فنی

  • شماتیک (.pdf)
  • لی اوت ماژول (.pdf)
  • دیتاشیت HTU31D
  • بررسی اجمالی ماژول
  • پروژه و سورس کد
DISCLAIMER: GEBRABIT PRODUCTS ARE INTENDED SOLELY FOR RESEARCH & DEVELOPMENT PURPOSES. GEBRABIT EXPLICITLY DECLARES IT HAS NO RESPONSIBILITY IF USERS UTILIZE THEM IN ALL OTHER SENSITIVE AND PRECISE APPLICATIONS THAT CAUSE FINANCIAL AND HUMAN LIFE DAMAGE.

محصولات مرتبط

GEBRABIT ADS1192
GEBRABIT ADS1192
Compare
Close

ماژول ECG تک کانال GebraBit ADS1192

$12.44
  • ولتاژ تغذیه: 3V3 یا 5V
  • جریان مصرفی: 10mA تا 30mA (typ.20mA)
  • نوع خروجی: دیجیتال SPI
  • تعداد کانال‌ها: ۲
  • دقتADC: شانزده بیت
  • نرخ دیتا: 125SPS تا 8KSPS
  • پکیج: GebraBit medium (36.29mm x 46.18mm)
Add to wishlist
افزودن به سبد خرید
Quick view
Compare
Close

ماژول رطوبت خاک خازنی GebraBit

$1.61
  • ولتاژ تغذیه: 3.3V یا 5V
  • جریان مصرفی : 10 تا 30 میلی‌آمپر (Typ. 20 mA)
  • نوع خروجی: ولتاژ آنالوگ / لاجیک دیجیتال
  • محدوده اندازه گیری VWC: صفر تا 100 %RH
  • دقت VWC: نیم (0.5) درصد
  •  پکیج: (36.29mm x107.72mm)
Add to wishlist
افزودن به سبد خرید
Quick view
Compare
Close

ماژول تشخیص گاز کربن مونوکسید GebraBit GM-702B

$13.69
  • ولتاژ تغذیه: 3.3V یا 5.0V
  • جریان مصرفی: 25 تا 75 میلی‌آمپر (typ. 50mA)
  • نوع خروجی: ولتاژ آنالوگ
  • گاز قابل تشخیص: CO (مونوکسید کربن)
  • محدوده قابل تشخیص: 5 تا 5000 PPM
  • حساسیت: R0(in air)/Rs(in 150ppmCO)≥3
  • پکیج: GebraBit small (36.29mm x 32.72mm)
Add to wishlist
افزودن به سبد خرید
Quick view
Compare
Close

ماژول سنسور سرعت باد GEBRABIT

  • روش اندازه‌گیری سرعت باد: هات وایر / سیم داغ
  • پکیج: GebraBit small (36.29mm x 32.72mm)
Add to wishlist
اطلاعات بیشتر
Quick view
GEBRABIT ADS1194
GEBRABIT ADS1194
Compare
Close

ماژول ECG چهار کانال GebraBit ADS1194

$14.85
  • ولتاژ تغذیه: 1V8 یا 3V یا 5V
  • جریان مصرفی: 10mA تا 30mA (typ.20mA)
  • نوع خروجی: دیجیتال SPI
  • تعداد کانال‌ها: ۴
  • دقت ADC: شانزده بیت
  • نزخ دیتا: 125SPS  تا 8KSPS
  • پکیج: GebraBit medium (36.29mm x 61.23mm)
Add to wishlist
افزودن به سبد خرید
Quick view
GebraBit MAX30003
GebraBit MAX30003
Compare
Close

ماژول بیوپتانسیل و ضربان قلب GebraBit MAX30003

$13.77
  • تعداد کانال: ۱
  • ولتاژ تغذیه ماژول:‌ 3.3V یا 5V
  • جریان مصرفی ماژول: 10 تا 30 میلی‌آمپر (typ. 20mA)
  • خروجی: دیجیتال – SPI
  • نرخ دیتا: 125 تا 512SPS
  • پکیج: GebraBit small (36.29mm x 32.72mm)
Add to wishlist
افزودن به سبد خرید
Quick view
Compare
Close

ماژول فشار GebraBit KP229L2920

$7.12
  • ولتاژ تغذیه ماژول:‌ 5V
  • جریان مصرفی ماژول: 10 تا 30 میلی‌آمپر (typ. 20mA)
  • نوع خروجی: آنالوگ – ولتاژ
  • رنج فشار: ۱۰ تا ۴۰۰ کیلوپاسکال
  • دقت اندازه گیری فشار: 1Kpa
  • دمای کاری: ۴۰- تا ۱۴۰ درجه سانتی‌گراد
  • پکیج: GebraBit small (36.29mm x 32.72mm)
Add to wishlist
افزودن به سبد خرید
Quick view
Compare
Close

ماژول نور محیط آنالوگ GebraBit BH1603FVC-TR

$2.29
  • ولتاژ تغذیه:  3.3V یا 5V
  • جریان مصرفی ماژول : (Typ. 20 mA) 10mA تا 30mA
  • نوع خروجی: ولتاژ آنالوگ
  • گین (بهره): 3Steps
  • پیک طول موج: 560nm
  • محدوده طول موج: 400~760nm
  • پکیج: GebraBit small(36.29mm x 32.72mm)
Add to wishlist
افزودن به سبد خرید
Quick view
close
Click to enlarge
خانهSensorsEnviromental GebraBit HTU31D
Previous product
ماژول سنسور مغناطیس سنج سه محوره GebraBit RM3100
ماژول سنسور مغناطیس سنج سه محوره GebraBit RM3100 $44.00
Back to products
Next product
ماژول تشخیص کدری و آلودگی آب GEBRABIT TSW-20M
ماژول تشخیص کدری و آلودگی آب GEBRABIT TSW-20M $1.81

GebraBit HTU31D

$2.89



  • Module type: Relative Humidity and Temperature module
  • Module Supply voltage: 3.3 V or 5.0 V
  • Output type: Digital-I2C
  • Humidity rangege: 0 to 100 %RH
  • Temperature range: -40°C to +125°C
  • Package: GebraBit small (36.29mm x 32.72mm)



افزودن به لیست علاقه‌مندی‌ها
Compare
Add to wishlist
شناسه محصول: GB621EN دسته: Enviromental, Humidity, Humidity & Temptrature, Sensors, Temptrature
Share
  • توضیحات
  • Blog
  • Project
  • ویژگی ها
  • اسناد فنی
توضیحات

OVERVIEW

GebraBit HTU31D is a digital humidity and temperature measurement module.

GebraBit HTU31D operates with 3V3 and 5V Supply Voltages that users can easily select with jumper selector of the module.

User can interface with GebraBit HTU31D by I2C protocol and capable of setting I2C address with jumper selector of the module.

another important feauture of GebraBit HTU31D is that user access to reset pin of the HTU31D through RST pin of module for reset the module.

GebraBit HTU31D has one of the smallest and most accurate humidity and temperature sensor on the market named HTU31D.

Fast response time, precision measurement, low hysteresis, and Sustained performance even when exposed to extreme temperature and humidity environments are the HTU31D sensor features.

WARNING: FOR ACCURATE INFORMATION ABOUT ICs ABSOLUTE MAXIMUM RATINGS AND ITS PRECIOUS  CHARACTERISTICS RANGES, USERS MUST CERTAINLY REFER TO ICs MANUFACTURE DATASHEET.

Key Features

  • User-selectable module power supply voltage between 3V3 and 5V
  • Selectable I2C address
  • Access to Reset pin of SHT35
  • ON/OFF LED indicator
  • GebraBit Pin Compatible with GEBRABUS
  • GebraBit small package
  • It can be used as a daughter board of GebraBit MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board

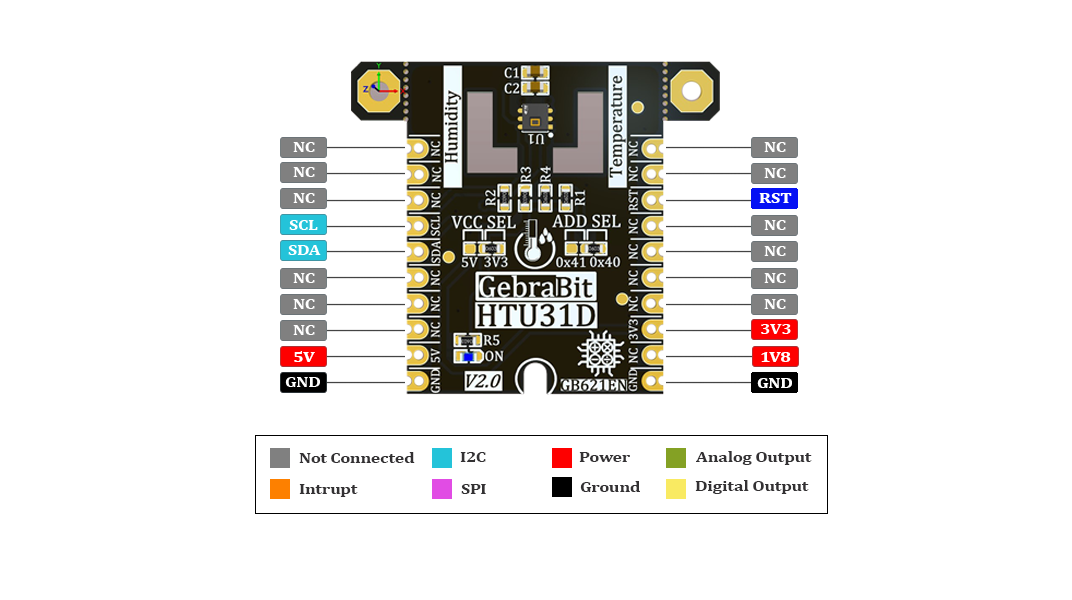

Pinout Diagram





Module Overview





Documents Link

Project and Source Code

Schematic (.Pdf)

Module Layout (.Pdf)

HTU31D Datasheet

Module Overview

Blog
Project
ویژگی ها
پارت نامبر

GebraBit HTU31D

توضیحات کوتاه

GebraBit HTU31D is a Digital Relative Humidity and Temperature module, with Digital-I2C output and -40°C to +125°C and 0 to 100 %RH measurement range

نوع محصول

Module

ولتاژ تغذیه ماژول

3.3 V or 5.0 V

ولتاژ لاجیک ماژول

3.3 V or 5.0 V

جریان اتلافی ماژول

10 mA to 30 mA (Typ. 20 mA)

نوع خروجی

Digital-I2C

رنج دما

-40°C to +125°C

دقت دما

± 0.2°C

رزولوشن دما

0.016°C

رنج رطوبت

0 to 100 %RH

دقت رطوبت نسبی

± 2 %RH

رزولوشن رطوبت

0.01 %RH

پکیج

GebraBit small (36.29mm x 32.72mm)

برند

GebraBit

اسناد فنی

  • Schematic (.pdf)
  • Module Layout (.pdf)
  • HTU31D Datasheet
  • Module Overview
  • Project and Source code
DISCLAIMER: GEBRABIT PRODUCTS ARE INTENDED SOLELY FOR RESEARCH & DEVELOPMENT PURPOSES. GEBRABIT EXPLICITLY DECLARES IT HAS NO RESPONSIBILITY IF USERS UTILIZE THEM IN ALL OTHER SENSITIVE AND PRECISE APPLICATIONS THAT CAUSE FINANCIAL AND HUMAN LIFE DAMAGE.
