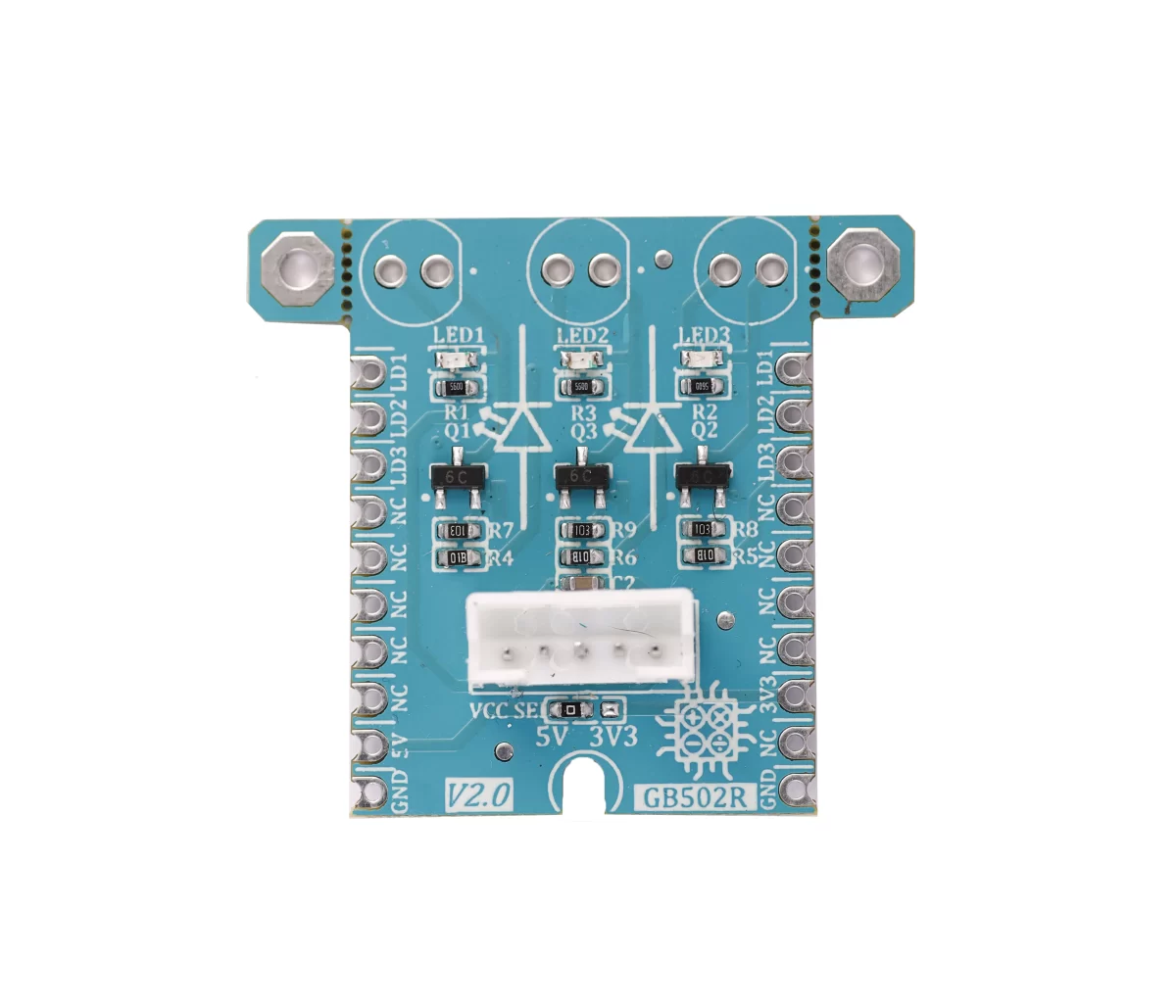

ماژول ال ای دی GebraBit LED MODULE
ماژول LED GebraBit دارای 3 ال ای دی مختلف DIP یا SMD است. ماژول ال ای دی GebraBit دارای LEDهای سه‌گانه SMD یا DIP است. توجه داشته باشید که از استفاده همزمان DIP و SMD خودداری کنید. برای عملکرد مناسب، LED های DIP یا SMD باید مونتاژ شوند. ماژول ال ای دی GebraBit LED MODULE توسط جامپر سلکتور “VCC SEL” با ولتاژهای تغذیه “3.3” یا “5” ولت کار می‌کند.
کاربر می تواند وضعیت LED ها را با پین‌های “LD1″، “LD2” و “LD3” به صورت (ACTIVE HIGH) تنظیم کند. همچنین ماژول ال ای دی GebraBit LED MODULE امکان دسترسی آسان به پین‌های “LD1“, “LD2“, “LD3“, “VCC“, و “GND را توسط یک کانکتور 5 پین PH برای توسعه آنها روی بردهای دیگر نیز فراهم کرده است.
هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.
Features
- Features either SMD or DIP triple LEDs
- User-selectable module power supply voltage between 3V3 and 5V
- Control Pin access with PH connector
- On Board, ON/OFF LED indicator
- Pin Compatible with GEBRABUS
- GebraBit small package
- It can be used as a daughter board of GebraBit MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board

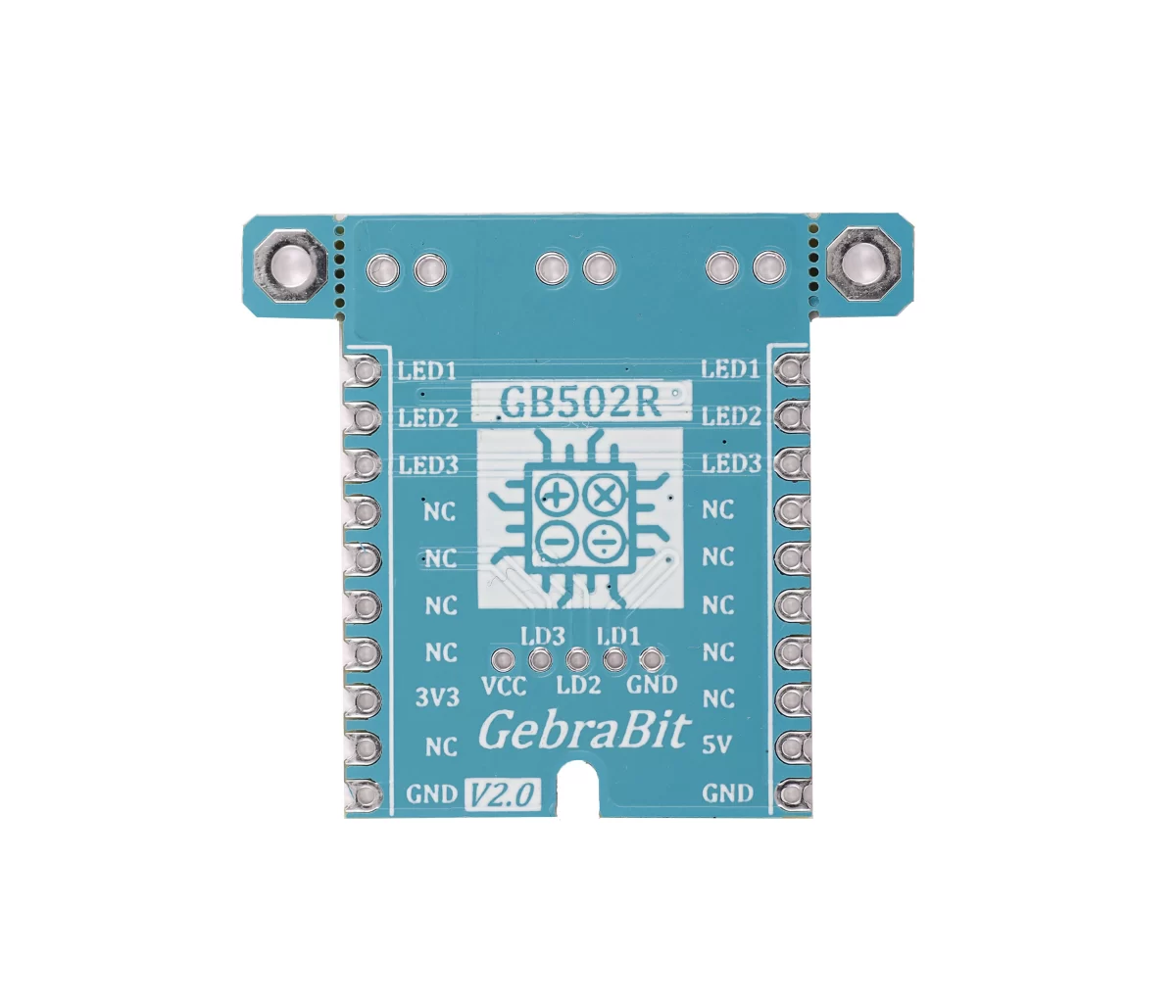

Pinout ماژول ال ای دی GebraBit LED MODULE
بررسی اجمالی ماژول ال ای دی GebraBit LED MODULE
دانلود اسناد فنی
پروژه و سورس کد
شماتیک (.Pdf)
لی اوت ماژول (.Pdf)
دیتاشیت
بررسی اجمالی ماژول
