ماژول درایور موتور GebraBit L298N
GebraBit L298N یک ماژول درایور موتور 2 کاناله‌ی 4 آمپر با ماکزیمم ولتاژ 35 ولت می‌باشد. این ماژول به دو منبع تغذیه مجزا برای مدارات داخلی و موتورها نیاز دارد. مدارهای داخلی ماژول GebraBit L298N با ولتاژ 5 ولتی یا از طریق پین “V5” و یا رگولاتور داخلی کار می‌کنند. پین “VIN” ولتاژ لازم برای پل اچ داخلی آی سی جهت راه اندازی موتورها و تغذیه رگولاتور داخلی ماژول را، می‌دهد. کاربران می‌توانند موتورهایی با ولتاژ 5 تا 35 ولت و ماکزیمم جریان 2 آمپر را، به ماژول GebraBit L298N متصل کنند. رگولاتور 5 ولت تنها وقتی کار میکند که جامپر آن یعنی “V EN5” وصل باشد. در نتیجه مدرات داخلی توسط رگولاتور ولتاژ تغذیه شده و پین “V5” می‌تواند به عنوان خروجی استفاده شود.
توجه: زمانیکه جامپر “V EN5” متصل است نباید منبع تغذیه جداگانه را به پین “V5” وصل کنید.
کاربران از طریق ماژول GebraBit L298N، به مهم‌ترین پین‌های سنسور L298N دسترسی دارند. پین‌هایی مانند “IN1”, “IN2”, “IN3″, “IN4” به‌عنوان پین‌های کنترل جهت و «ENA» و «ENB» به‌عنوان پین‌های کنترل سرعت (PWM). کاربر می‌تواند پین‌های”SENSA” و “SENSB” را برای عملکرد اندازه‌گیری جریان، توسط جامپرهای داخلی به GND یا به یک مقاومت متصل کند. همچنین ماژول GebraBit L298N امکان دسترسی آسان به پین‌های «V5»،««GND و «IN1»، «IN2»، «IN3»، «IN4»، «ENA»، «ENB» را توسط پین 2×4 یک کانکتور IDC برای توسعه آنها روی بردهای دیگر نیز فراهم کرده است. ماژول GebraBit L298N دارای 2 بلوک ترمینال برای “OUT1” تا “OUT4” جهت اتصال موتورها و یک بلوک ترمینال برای اتصال VIN””، “”GNDو “V5” به ماژول است.
هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.
Features
- On Board, ON/OFF LED indicator
- On Board LED indicator for direction and PWM pins
- On Board 5V regulator
- Control Pin access with IDC connector
- Screw terminal blocks for power and motor connections
- GebraBit Pin Compatible with GEBRABUS
- GebraBit Large package
- It can be used as a daughter board of GebraBit MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board

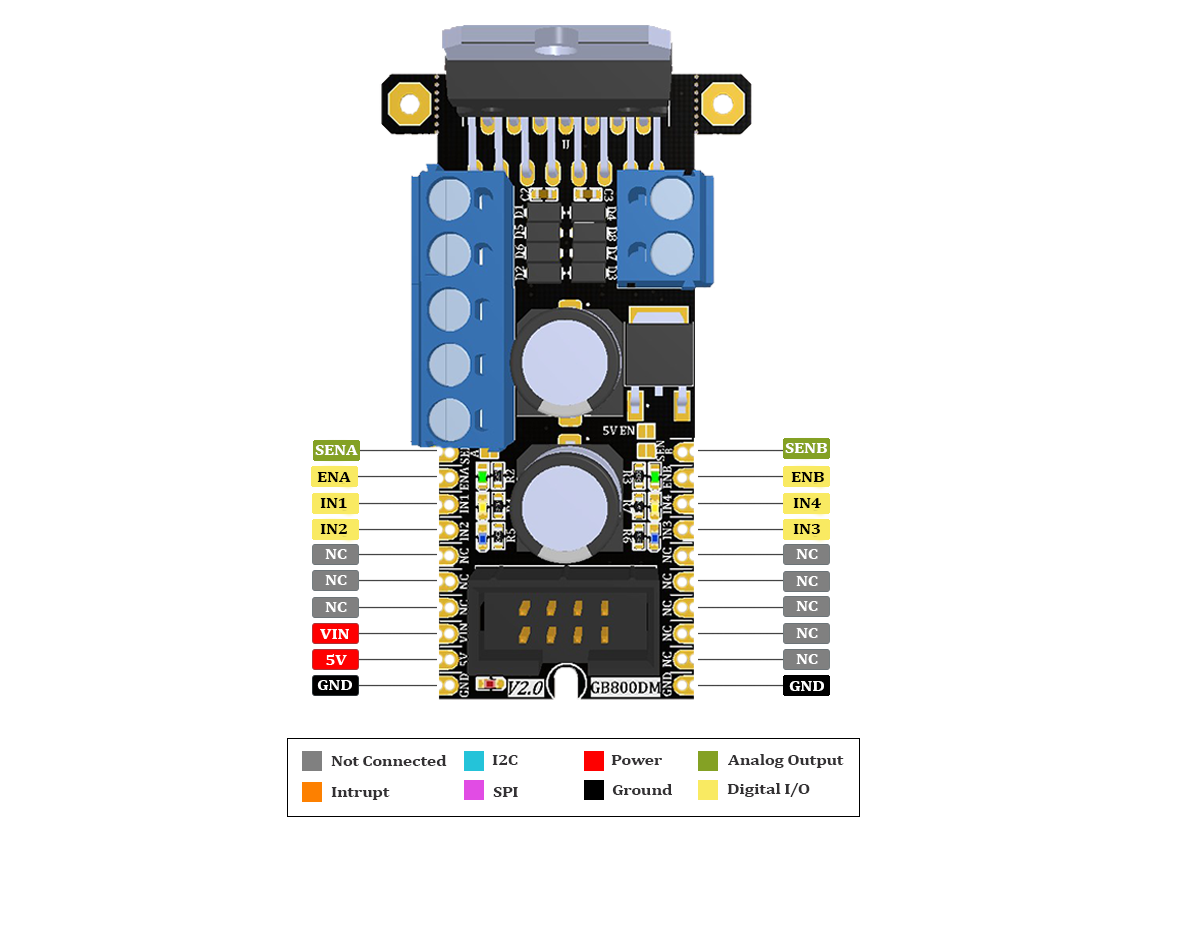

Pinout ماژول درایور موتور GebraBit L298N
بررسی اجمالی ماژول درایور موتور GebraBit L298N
