ماژول ECG چهار کانال GebraBit ADS1194
ماژول GebraBit ADS1194، یک ماژول 16 بیتی سنسور ECG پنج لید با 4 کانال نمونه‌برداری میباشد. ماژول GebraBit ADS1194، به دو ولتاژ برای تغذیه‌ی آنالوگ و دیجیتال ADS1194 نیاز دارد، درنتیجه دو جامپر سلکتور درنظر گرفته‌شده تا به کاربر این امکان را دهد که بتواند ولتاژ تغذیه مورد نظر را بین 1V8،3V3 و 5V انتخاب کند.
GebraBit ADS1194، دو انتخاب برای منبع کلاک ADS1194 ارائه می‌کند، یکی از آنها اسیلاتور داخلی ADS1194 و دیگری کریستال اسیلاتور خارجی، کریستال 2.048MHz تعبیه شده روی برد یا همان پین “CLK” میباشد که از طریق جامپر سلکتور “CLK SEL” امکان‌پذیر است. همچنین جامپر ” EXT CLK” انتخاب منبع کلاک خارجی سنسور را از بین پین ‘CLK’ و کریستال 2.048MHz تعبیه شده روی برد، فراهم می‌سازد.
همچنین ماژول GebraBit ADS1194 ، به‌واسطه در نظر گرفتن سوکت مادگی تایپ C، از چهارتا از کانال‌های سنسور ADS1194 استفاده می‌کند که به این منظور یک کابل 5 لید ECG سفارشی در نظر گرفته شده است. مسئله مهم بعدی درباره‌ی ماژول GebraBit ADS1194 آن است که اگرچه این ماژول دارای پین‌های سازگار با استاندارد GEBRABUS می‌باشند؛ اما دو پین اضافی در بالای هرکدام از پین‌های سمت راست و چپ ماژول تعبیه شده است که امکان دسترسی به همه‌ی ورودی و خروجی‌های مهم ADS1194 را برای کاربر فراهم می‌آورد. در این ماژول برای خواندن داده‌ها و برقراری ارتباط با سنسور، یک رابط SPI مورد نیاز است.
هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.
Features
- User selectable analog and digital supply voltage
- User selectable ADS1194 clock source (Internal or external )
- 048 Mhz crystal oscillator
- Benefits from all 4 channels of ADS1194
- Custom-built TYPE-C 5 lead ECG cable
- ON/OFF LED indicator
- Access to important I/O of ADS1194
- SPI interface for reading data and configuring the sensor
- Pin Compatible with GEBRABUS
- GebraBit Large package
- It can be used as a daughter board of GEBRABIT MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board
Pinout ماژول ECG چهار کانال GebraBit ADS1194

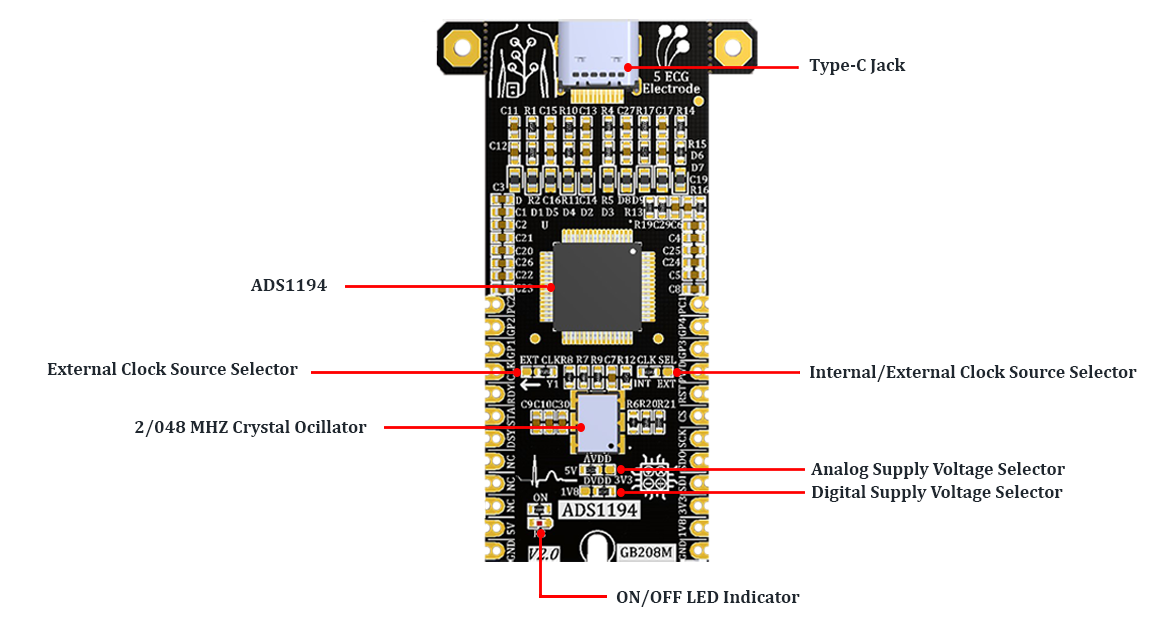

بررسی اجمالی ماژول ECG چهار کانال GebraBit ADS1194
سلب مسئولیت: محصولات جبرابیت صرفاً برای اهداف تحقیق و توسعه تولید شده‌اند. بنابراین تیم جبرابیت صریحاً اعلام می‌دارد: در قبال کاربرانی که از محصولات جبرابیت برای کاربردهای بسیار حساس و دقیق که احتمال خسارات مالی و جانی انسانی را در پی داشته باشد، استفاده کنند؛ هیچ مسئولیتی ندارد.
