ماژول ECG تک کانال GebraBit ADS1192
ماژول GebraBit ADS1192، یک ماژول 16 بیتی سنسور ECG 4 لید با دو کانال نمونه‌برداری همزمان می‌باشد. ماژول GebraBit ADS1192، به دو ولتاژ برای تغذیه‌ی آنالوگ و دیجیتال ADS1192 نیاز دارد، درنتیجه دو جامپر سلکتور درنظر گرفته‌شده تا به کاربر این امکان را دهد که بتواند ولتاژ تغذیه مورد نظر را بین 3V3 و 5V انتخاب کند.
GebraBit ADS1192، دو انتخاب برای منبع کلاک ADS1192 ارائه می‌کند، یکی از آنها اسیلاتور داخلی ADS1192 و دیگری کریستال اسیلاتور خارجی، کریستال 2.048MHz تعبیه‌شده روی برد یا به عبارتی همان پین “CLK” می‌باشد که این از طریق جامپر سلکتور “CLK SEL” امکان‌پذیر است. این ماژول همچنین دارای یک جامپر دیگر به نام جامپر ” EXT CLK” می‌باشد که نمایانگر یک منبع کلاک خارجی است.
همچنین ماژول GebraBit ADS1192، به دلیل در نظر گرفتن سوکت مادگی TYPE_C، از دوتا از چنل‌های سنسور ADS1192 استفاده می‌کند که به این منظور یک کابل ECG پنج لید سفارشی در نظر گرفته شده است که البته کاربران فقط به 4 لید از این 5 لید نیاز دارند! مسئله مهم بعدی درباره‌ی ماژول GebraBit ADS1192 آن است که این ماژول دارای پین‌های سازگار با استاندارد GEBRABUS می‌باشد. این ویژگی این امکان را فراهم می‌سازد تا همه‌ی ورودی و خروجی‌های مهم ماژول در دسترس کاربر قرار گیرند. در این ماژول برای خواندن داده‌ها و برقراری ارتباط با سنسور، یک رابط SPI مورد نیاز است.
هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.
Features
- User selectable analog and digital supply voltage
- User selectable ADS1192 clock source (Internal or external )
- 2.048 Mhz crystal oscillator
- Benefits from 2 channel of ADS1192
- Custom-built TYPE-C 5 lead ECG cable
- ON/OFF LED indicator
- Access to important I/O of ADS1192
- SPI interface for reading data and configuring the sensor
- Pin Compatible with GEBRABUS
- GebraBit Medium package
- It can be used as a daughter board of GEBRABIT MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board

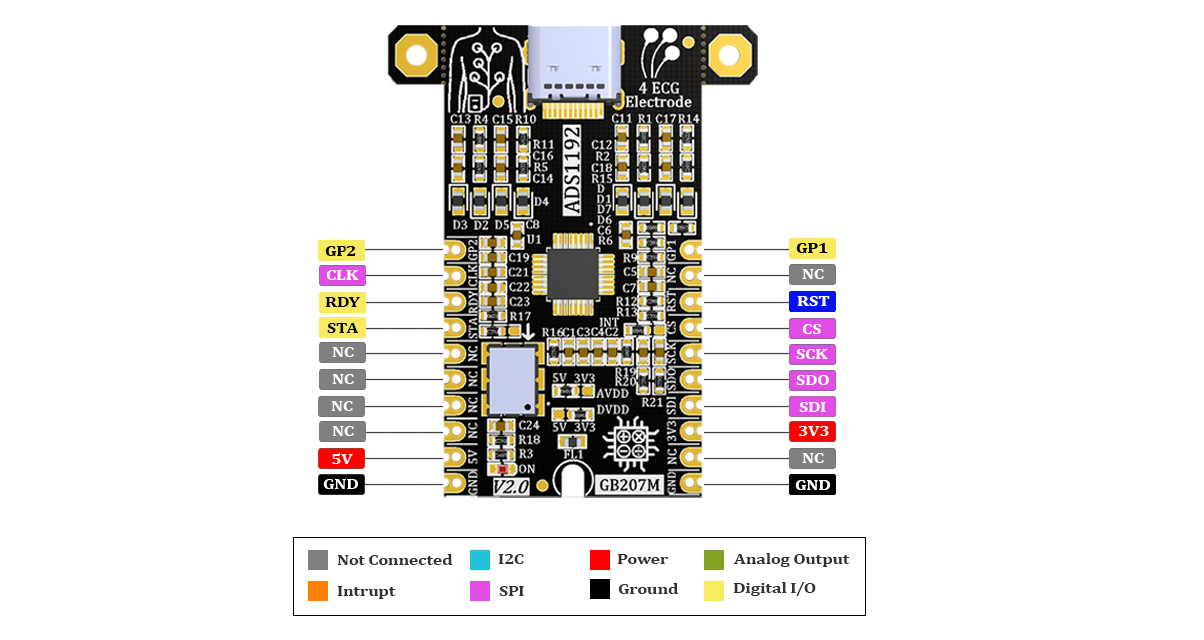

Pinout ماژول ECG تک کانال GebraBit ADS1192
بررسی اجمالی ماژول ECG تک کانال GebraBit ADS1192
سلب مسئولیت: محصولات جبرابیت صرفاً برای اهداف تحقیق و توسعه تولید شده‌اند. بنابراین تیم جبرابیت صریحاً اعلام می‌دارد: در قبال کاربرانی که از محصولات جبرابیت برای کاربردهای بسیار حساس و دقیق که احتمال خسارات مالی و جانی انسانی را در پی داشته باشد، استفاده کنند؛ هیچ مسئولیتی ندارد.
