ماژول مبدل RTD به دیجیتال GebraBit MAX31865

7.200.000 ریال

دسترسی: موجود در انبار

سنسورهای مقاومتی دما (RTD)

سنسورهای مقاومتی دما (Resistance Temperature Detector) که به اختصار به آنها RTD نیز گفته میشود، المان های نازک ساخته شده از پلاتین هستند که برای اندازه گیری دما استفاده می‌شوند. ثبات، دقت و تکرارپذیری بالا از ویژگی های بارز  آنهاست.

RTD ها المان هایی پسیو هستند و به خودی خود خروجی تولید نمی‌کنند.  به همین منظور  از دیوایس های الکترونیکی خارجی ای برای اندازه گیری مقاومت سنسور با عبور جریان الکتریکی کمی (این جریان اندازه گیری معمولاً 1 میلی آمپر یا کمتر و حداکثر 5 میلی آمپر میباشد.) از سنسور برای تولید ولتاژ استفاده می شود که به این دیوایس‌ها مبدل‌های RTD گفته میشود.

مروری بر مبدل MAX31865

MAX31865 یک مبدل مقاومت به دیجیتال با کاربری آسان است که برای  RTD های پلاتینی طراحی شده است. در این مبدل‌ها، یک مقاومت خارجی، حساسیت RTD مورد استفاده را تنظیم می‌کند و یک ADC دلتا سیگمای دقیق، نسبت مقاومت RTD به مقاومت مرجع را به شکل دیجیتال تبدیل میکند.  این ورودی های MAX31865 در برابر خطاهای over voltage  به بزرگی ± 45V محافظت می شوند.

مشخصات فنی

کاربردها

  • Output Type: Digital-SPI
  • Temperature range: -200°C to +800°C
  • Temperature Accuracy: ± 0.5°C
  • Industrial Equipment
  • Medical Equipment
  • Instrumentation

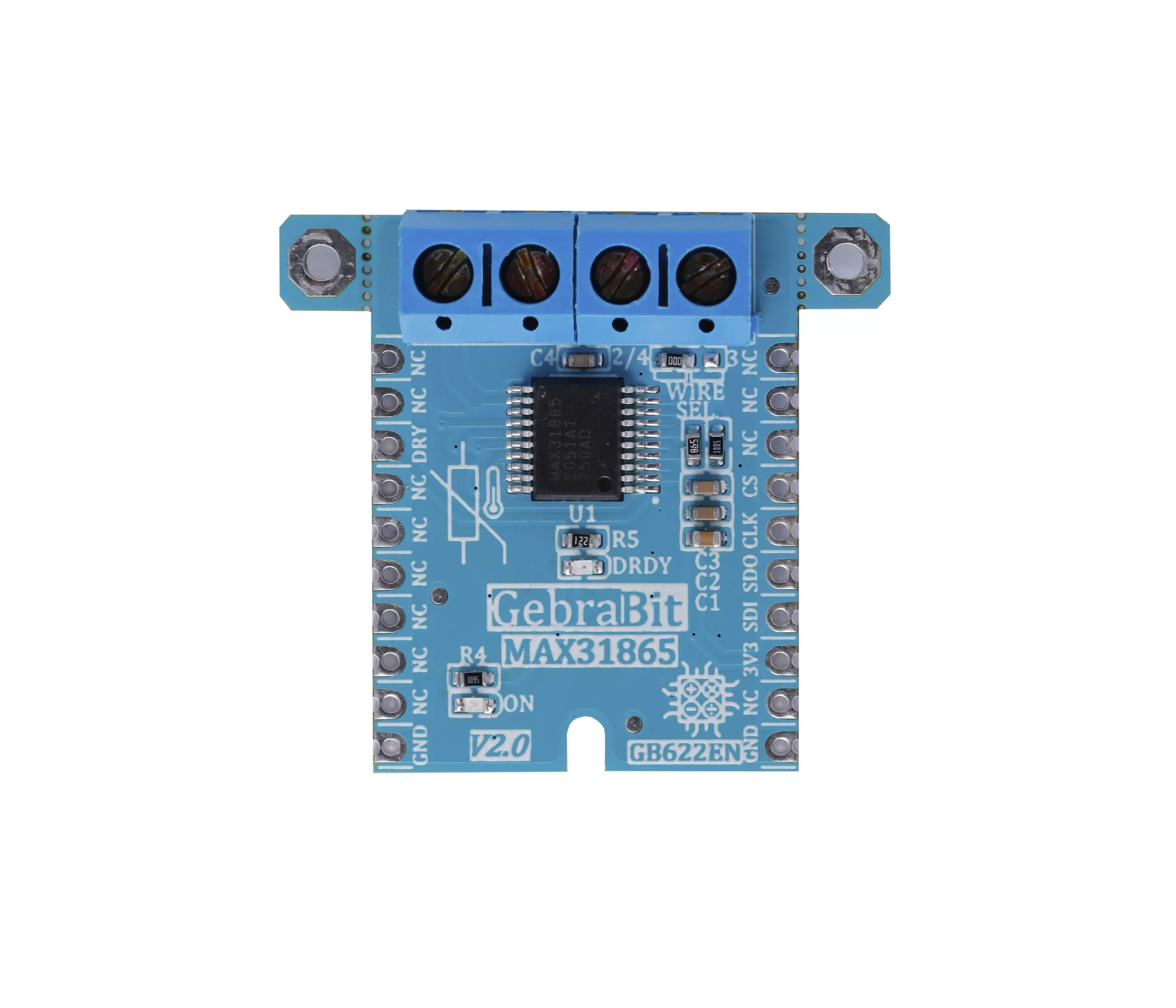

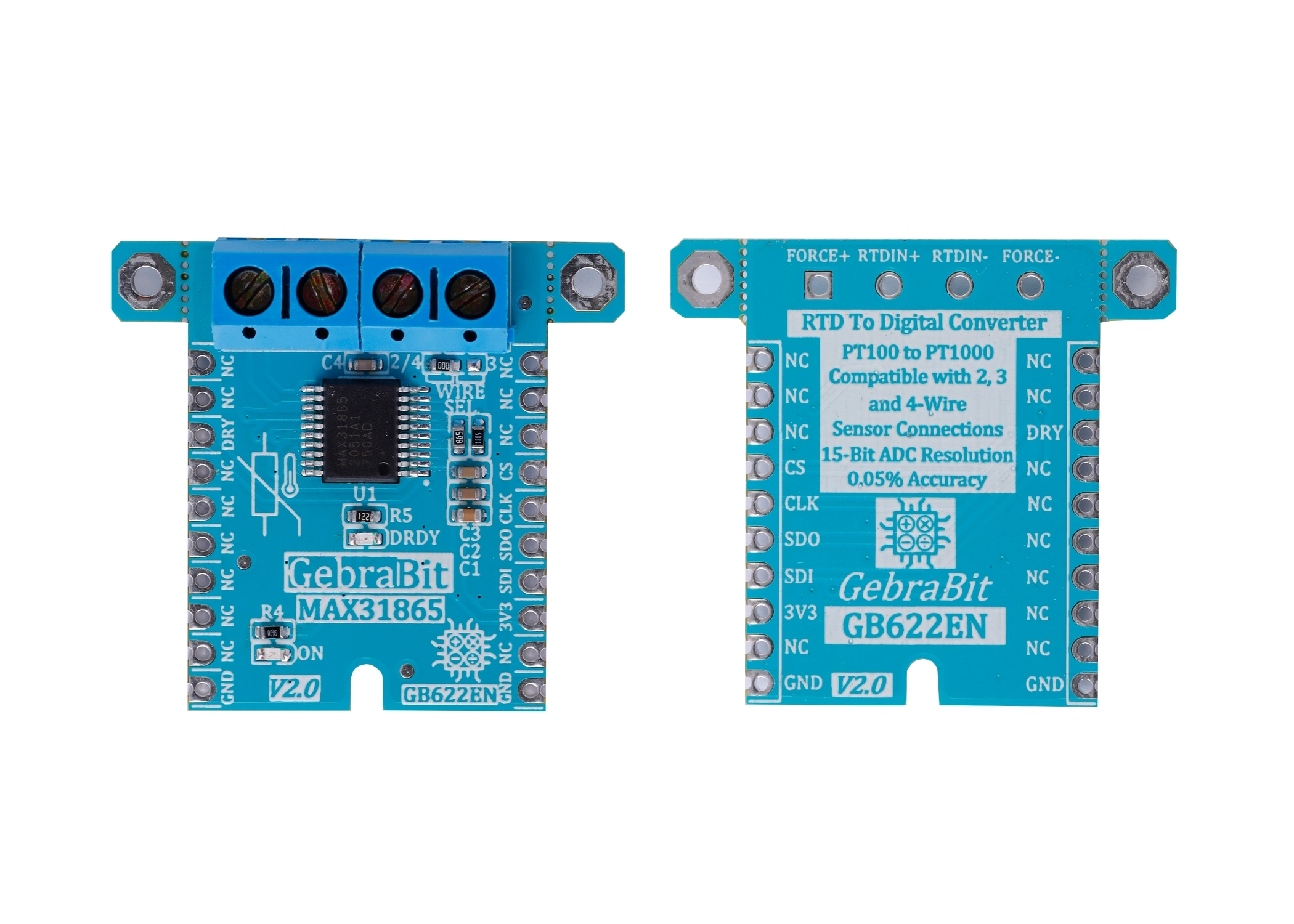

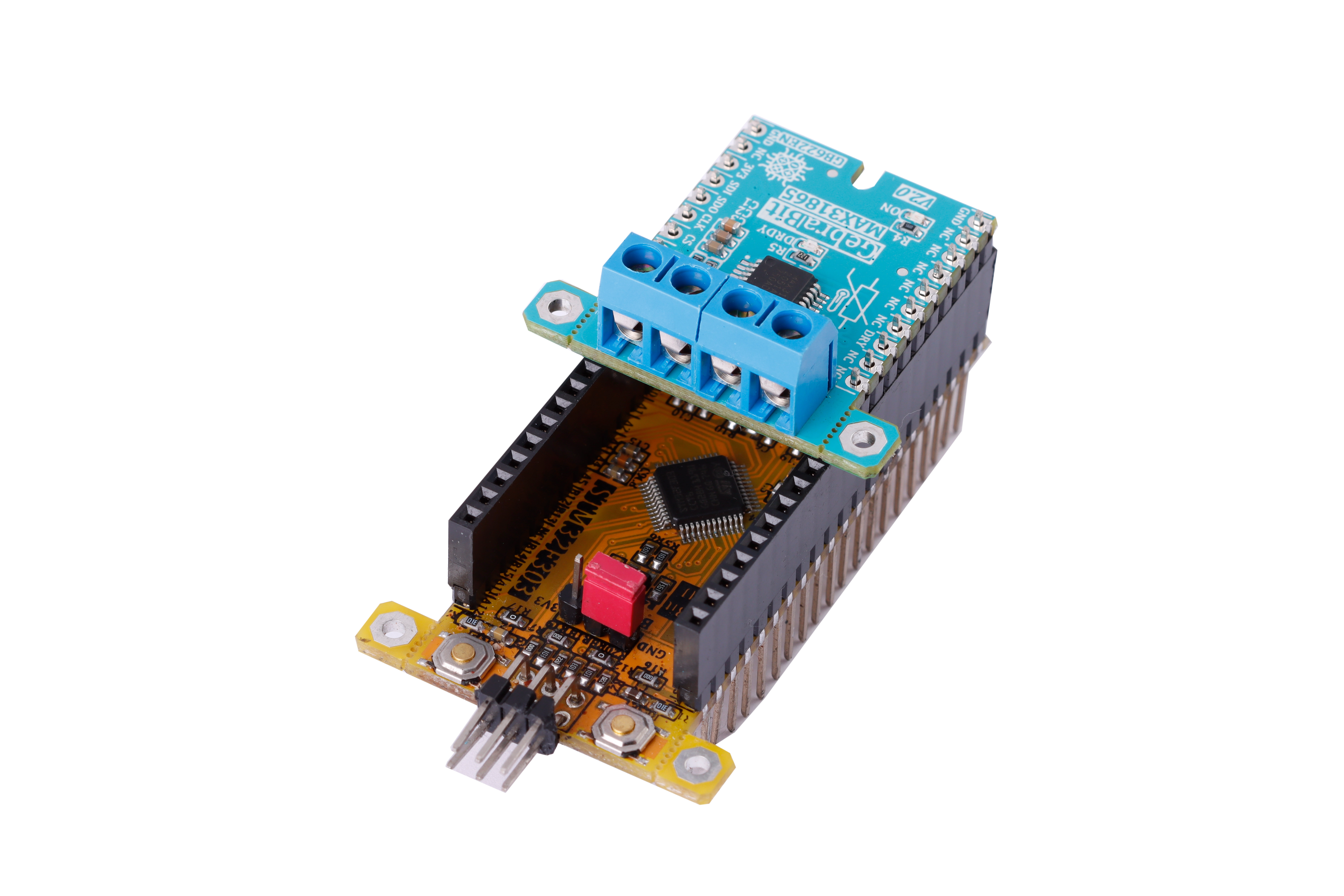

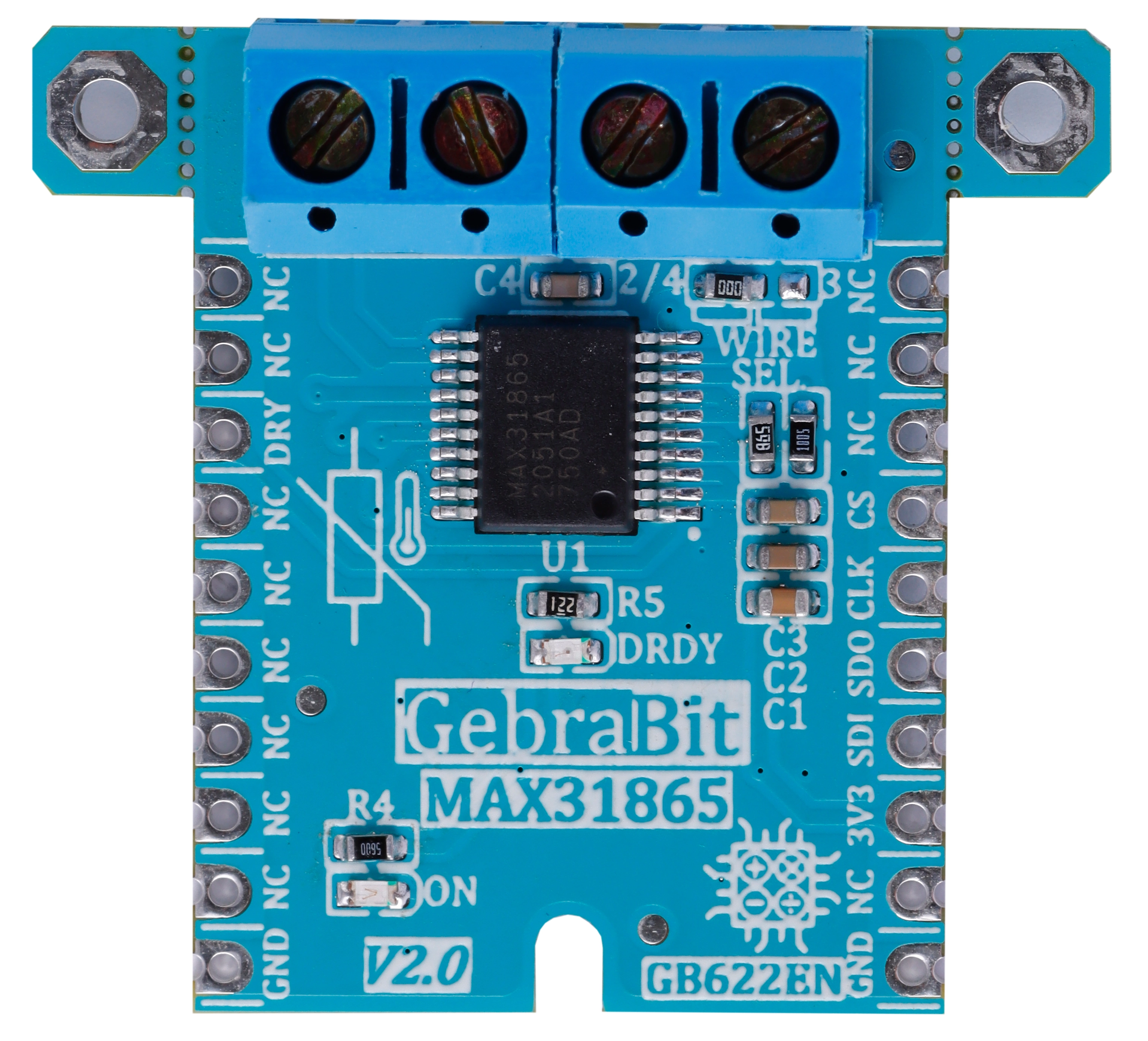

ماژول GebraBit MAX31865

ماژول GebraBit MAX31865 یک مبدل RTD به دیجیتال سطح بالا با یک مبدل ADC داخلی 15 بیتی و پروتکل ارتباطی SPI است که با تغذیه 3.3 ولتی کار می‌کند. ماژول GebraBit MAX31865 برای کار با RTD یا سنسور دماهای مقاومتی پلاتینی PT100 تا PT1000 و یا ترمیستورهای 2، 3 یا 4 سیمه طراحی شده است.

کاربران می‌توانند به راحتی توپولوژی سیم RTDها را به وسیله جامپرسلکتور تعبیه شده روی ماژول ونحوه اتصال سیم‌های سنسور RTD را  از طریق بلوک ترمینال انتخاب کنند. از دیگر ویژگی‌های این ماژول، قابلیت تشخیص خطاهایی چون: اتصال RTD به ولتاژ خارج از محدوده، عدم اتصال تمام یا بخشی از المان RTD می‌باشد.

کاربر برای توسعه سخت افزاری و البته توسعه نرم افزاری این مبدل، نیاز به یک مدار راه انداز و درایور دارد.GebraBit برای راحتی کاربران این امر را با پیاده سازی مدار سنسور MAX31865 و ارایه دسترسی به پین های سیگنال های ارتباطی و تغذیه ، محق ساخته است.

 کافیست ماژول GebraBit MAX31865 را در BreadBoard قرار داده سپس با اعمال ولتاژ مورد نیاز ، ماژول  GebraBit MAX31865 را با هریک از برد های اردوینو، رزبری پای ، دیسکاوری و مخصوصا ماژول GebraBit STM32F303 یا GebraBit ATMEGA32  که پیشنهاد ما استفاده از ماژول های توسعه میکروکنترلری GebraBit هست،راه اندازی و دیتا را دریافت کنید.

دلیل پیشنهاد ما در راه اندازی ماژول GebraBit MAX31865 با ماژول های توسعه میکروکنترلری GebraBit مانند GebraBit STM32F303 یا GebraBit ATMEGA32  ،وجود رگولاتور داخلی 3V3 در آنها و  سازگاری ترتیب پین های همه ماژول های GebraBit  با هم بوده(استاندارد GEBRABUS) که فقط کافیست ماژول  GebraBit MAX31865 را مانند تصویر بالا در سوکت مربوطه قرار داده و بدون نیاز به سیم کشی ،ماژول سنسور مورد نظر را توسعه دهید.

ویژگی‌های ماژول GebraBit MAX31865​

  • User selectable RTDs 2, 3 or 4 wire topology via input connector and on board jumper select
  • On Board, ON/OFF LED indicator
  • On Board, DRDY LED indicator
  • Pin Compatible with GebraBus
  • It can be used as a daughter board of GebraBit MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board
  • Package: GebraBit small (36.29mm x 32.72mm)

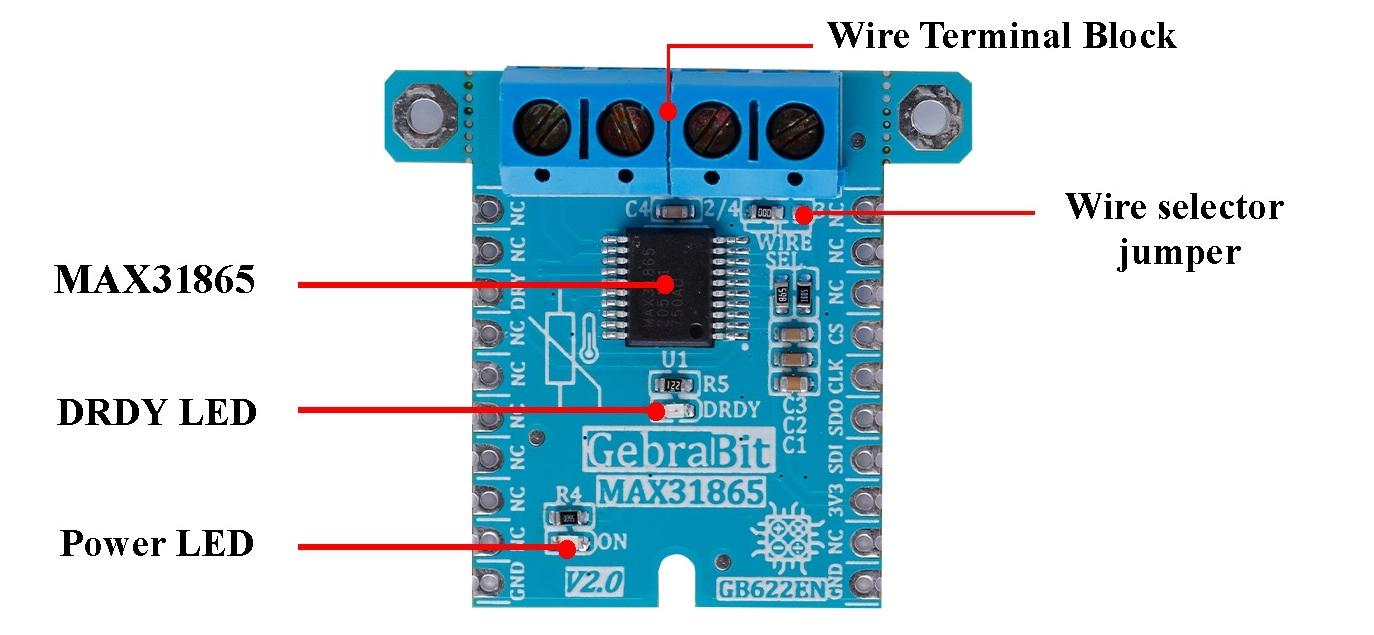

معرفی بخش های ماژول

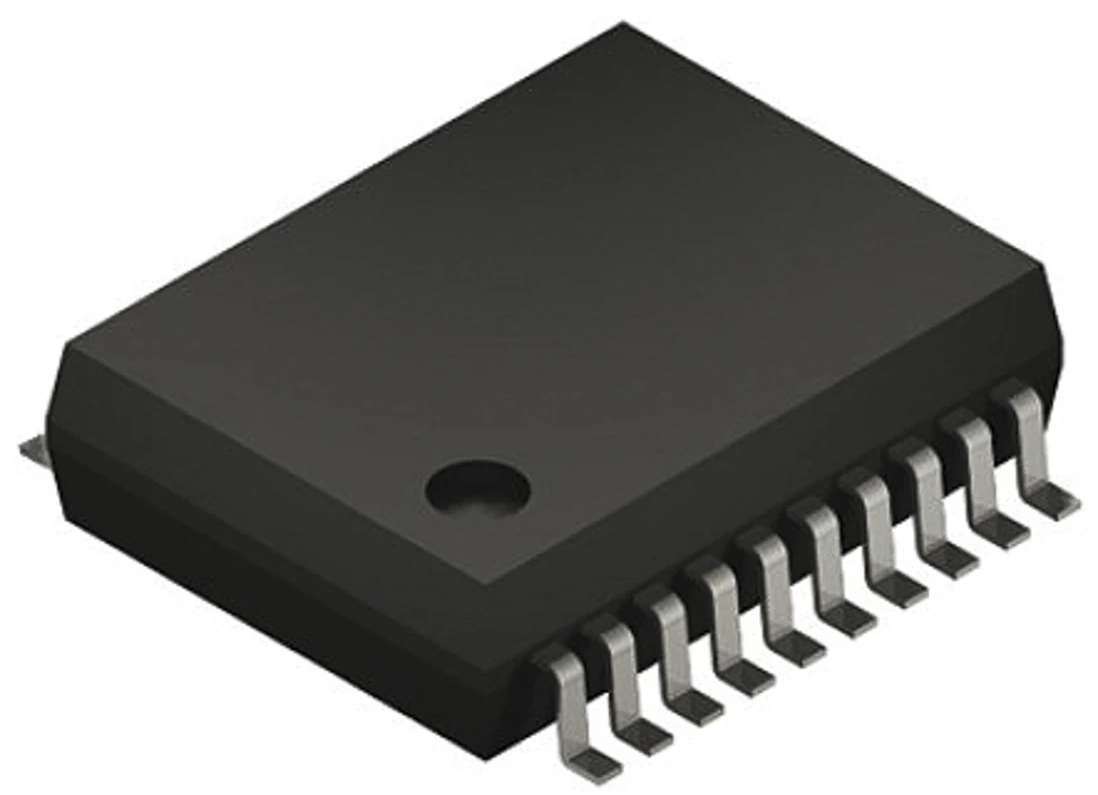

مبدل MAX31865

MAX31865 مبدل RTD به دیجیتال این ماژول بوده که در مرکز ماژول قرار گرفته و مدار آن طراحی شده است.

بلوک ترمینال اتصال سیم ها

یک بلوک ترمینال برای اتصال سیم ها به ماژول، روی ماژول در نظر گرفته شده است. نحوه چیدمان پین های بلوک ترمینال در شکل زیر نشان داده شده است.

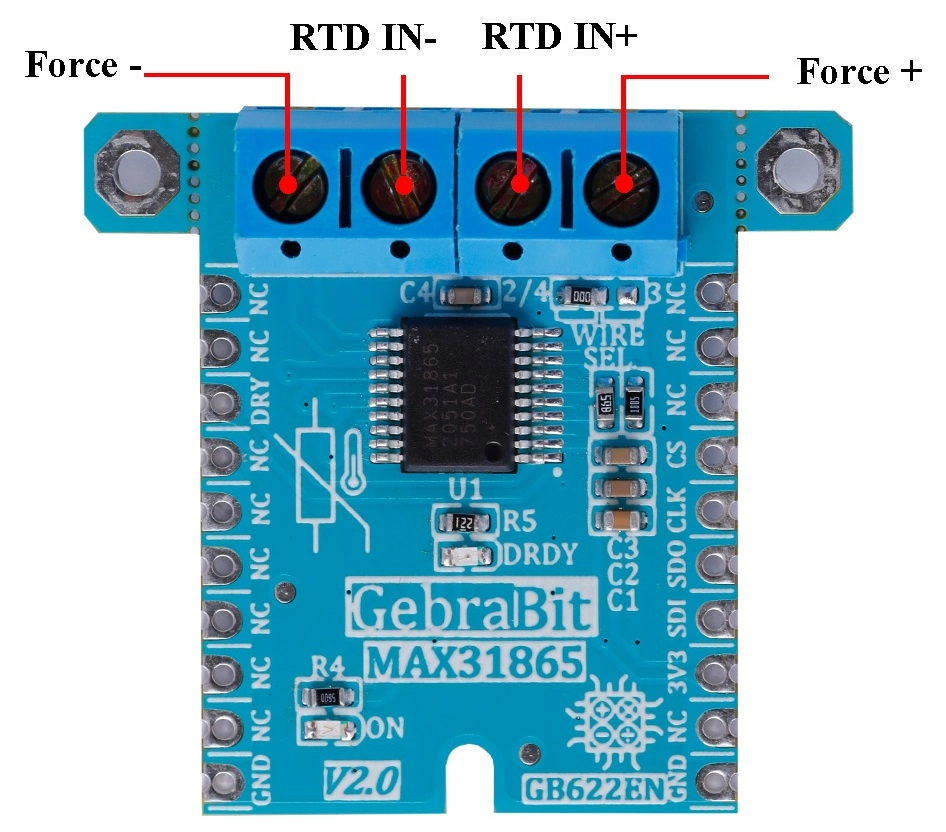

معرفی پین های بلوک ترمینال :

  • RTD IN+ : پین ورودی مثبت RTD است.
  • RTD IN- : پین ورودی منفی RTD میباشد.
  • FORCE+ : این پین، پین High-side درایو RTD است و در هنگام اتصال دو سیم ، با استفاده از یک سیم جامپر به RTD+ متصل میشود.
  • FORCE-: این پین، پین Low-side بازگشت RTD میباشد و در هنگام اتصال دو سیم یا سه سیم، با استفاده از یک سیم جامپر به RTD- متصل میشود.

توجه: برای اتصال چهارسیم، نیازی به اتصال چیزی نیست.

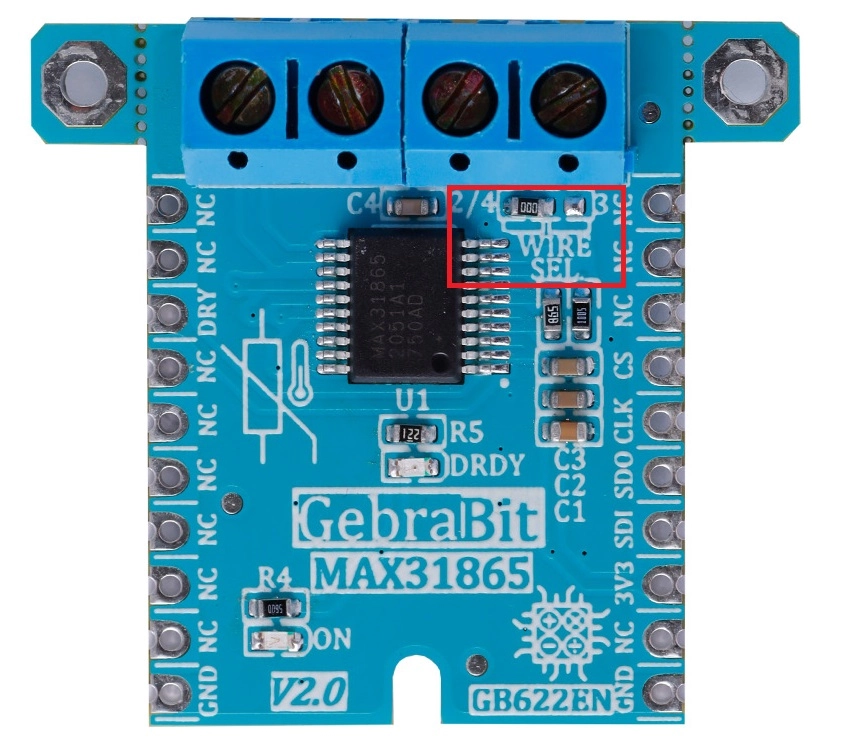

جامپر سلکتور توپولوژی سیم ها

در ماژول GebraBit MAX31865  امکان انتخاب توپولوژی سیم‌ها، توسط جامپر Wire SEL، برای کاربران فراهم گردیده است. در صورتیکه مقاومت 0R این جامپر سلکتور سمت چپ باشد توپولوژی های 2 و 4 سیمه و در صورتیکه مقاومت 0R سمت راست باشد توپولوژی 3 سیمه انتخاب شده است.

ال ای دی DRDY

 در این ماژول یک ال ای دی اختصاصی برای پینDRY در نظر گرفته شده است. با تغییر وضعیت پین DRDY، وضعیت ال ای دی DRDY نیز تغییر میکند.

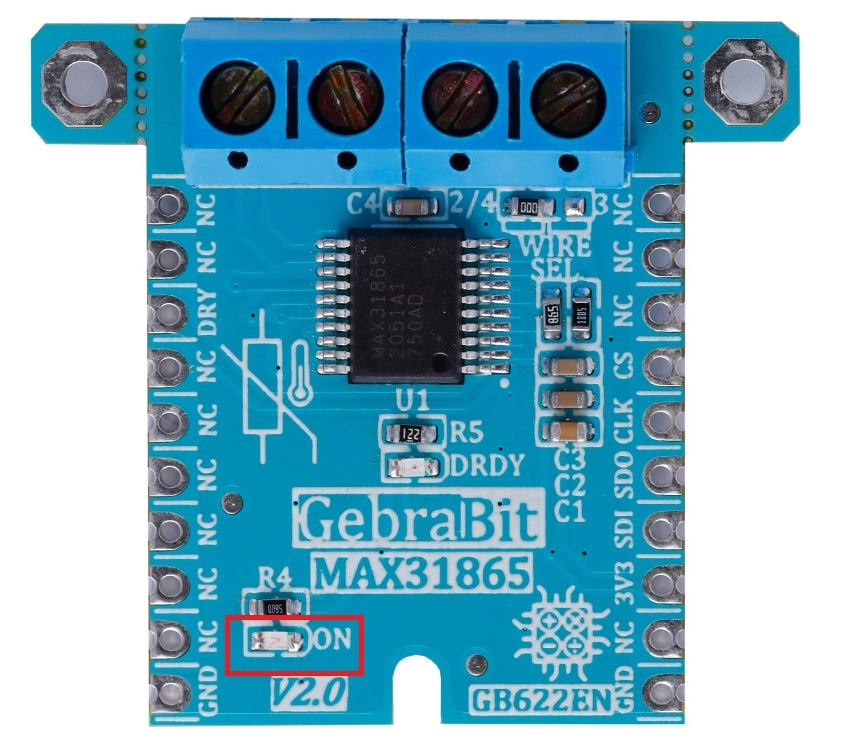

LED تغذیه

با اعمال ولتاژ به ماژول توسط پین تغذیه، LED ماژول روشن می شود.

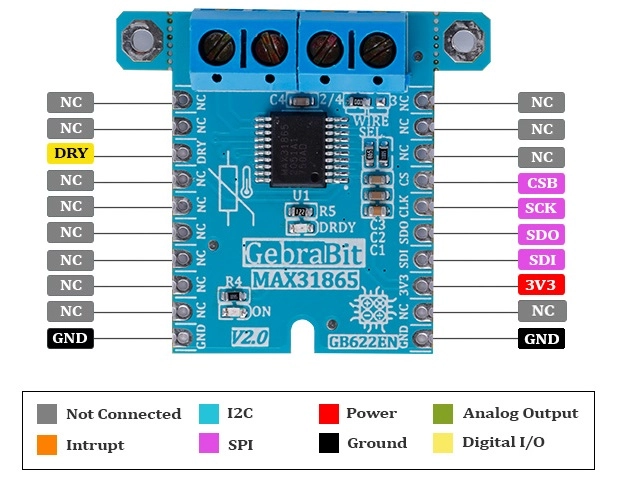

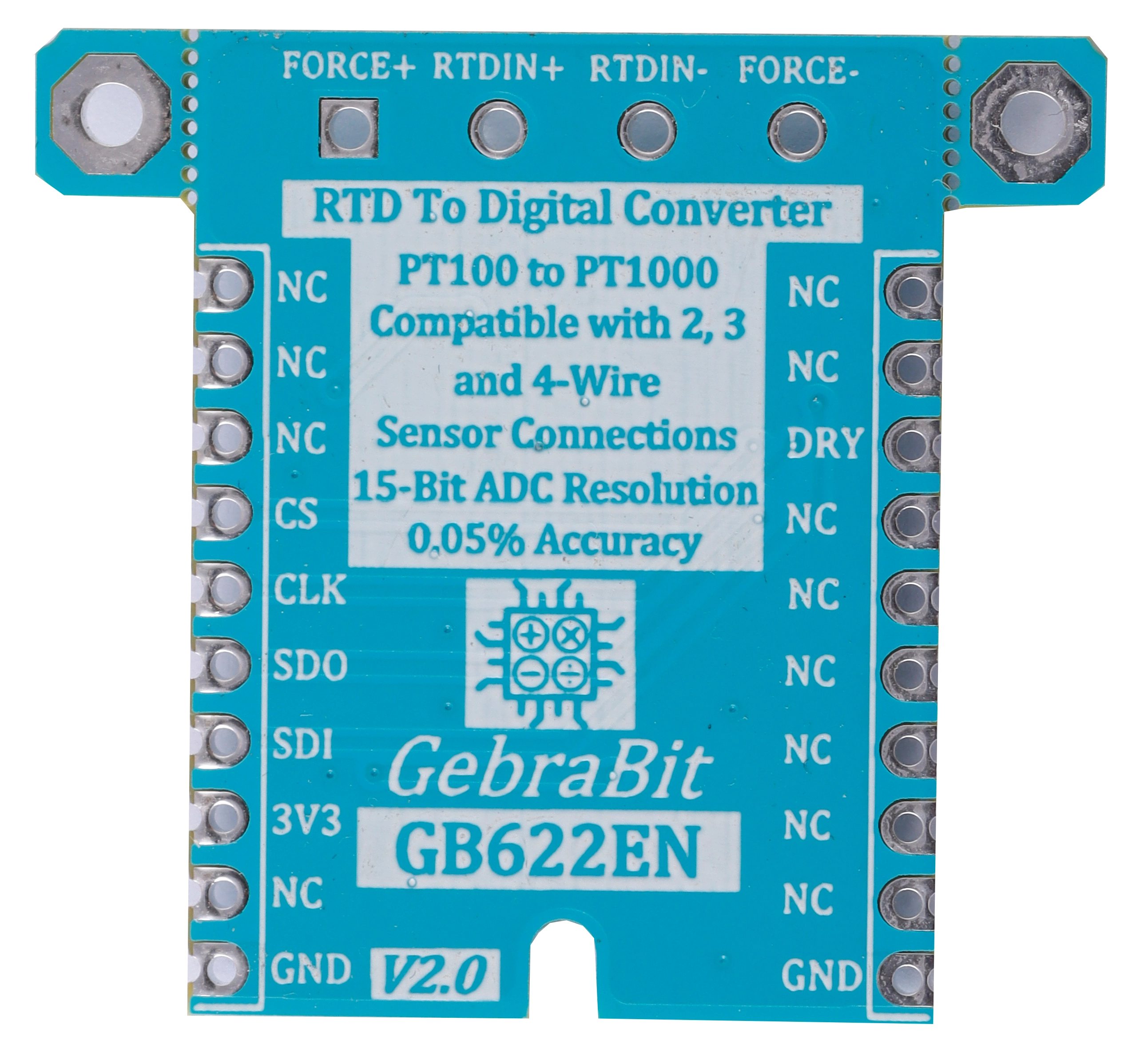

پین‌های ماژول GebraBit MAX31865

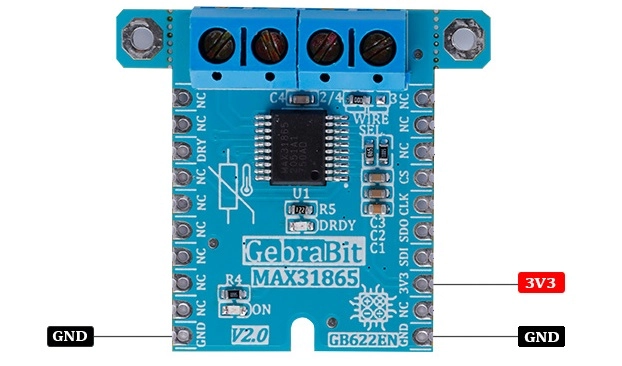

پین های تغذیه

  • 3V3 : این پین تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال سنسور (SPI) را تامین میکند.
  • GND : این پین، پین زمین برای تغذیه‌ی سنسور می باشد.

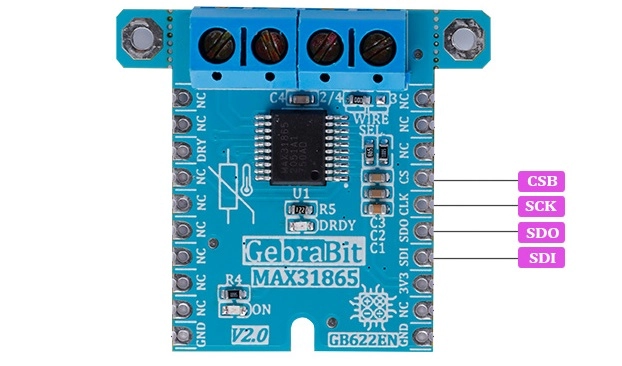

پین های SPI

  • SDI(MOSI) : از این پین، برای ارسال دیتا از میکروکنترلر(پردازنده) به ماژول(سنسور) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data In / Microcontroller Out Sensor In می باشد.
  • SDO(MISO) : از این پین، برای ارسال دیتا از ماژول(سنسور) به میکروکنترلر(پردازنده) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data Out / Microcontroller In Sensor Out می باشد.
  • SCK : این پین، پین کلاک برای ارتباط SPI بوده که از نوع ورودی (Input) برای سنسور محسوب و به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.
  • CSB : این پین، پین Chip Select برای ارتباط SPI با ماژول(سنسور) می باشد، که با اعمال ولتاژ LOW (0V) ،ماژول(سنسور) برای ارتباط SPI انتخاب می شود.این پین از نوع ورودی (Input) برای سنسور محسوب می شود.

در صورتی که می خواهید از چندین ماژول GebraBit MAX31865 به صورت همزمان استفاده کنید، کافیست پین های SDO , SDI , SCK همه انها و میکرکنترلر(پردازنده) را به هم متصل کرده و به CS هر کدام، یک پین منحصر به فرد اختصاص دهید.

دیگر پین‌ها

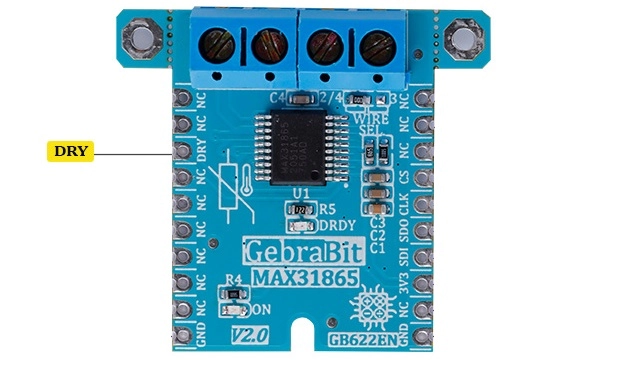

  • DRY : این پین، پینData-Ready بوده و یک پین Active-low  است. هنگامی که یک دیتای جدید در دیتا رجیستر داشته باشیم، این پین Low میشود و هنگامی که خواندن دیتای مقاومت RTD تکمیل شود، DRDY به وضعیت High  برمی گردد.

اتصال به پردازنده

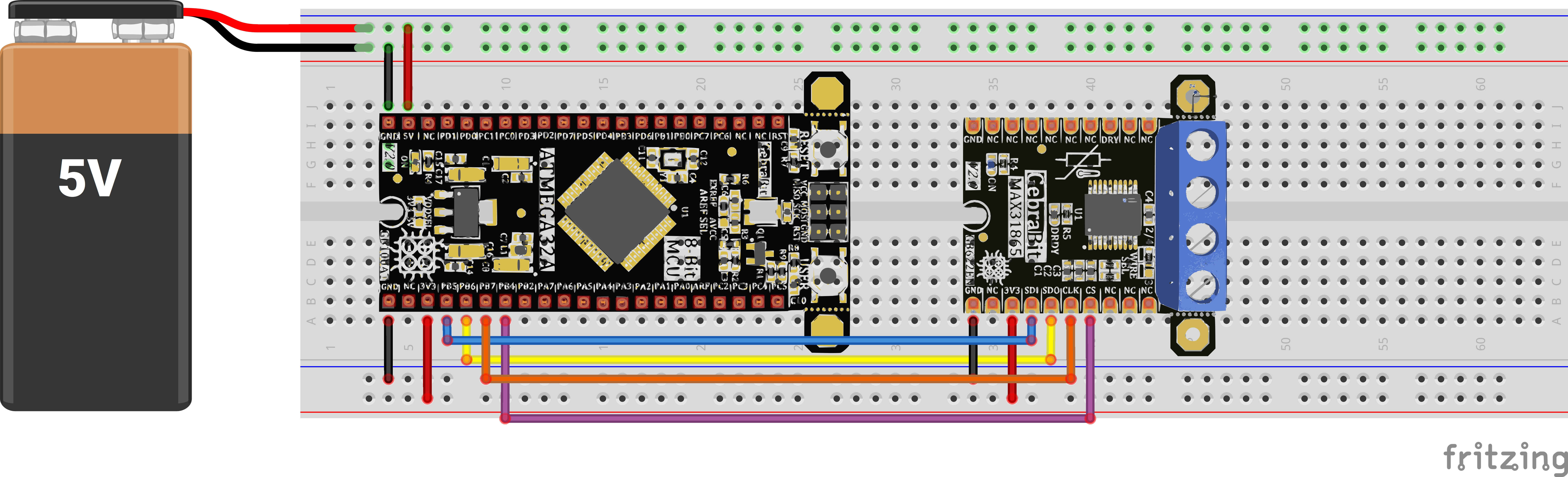

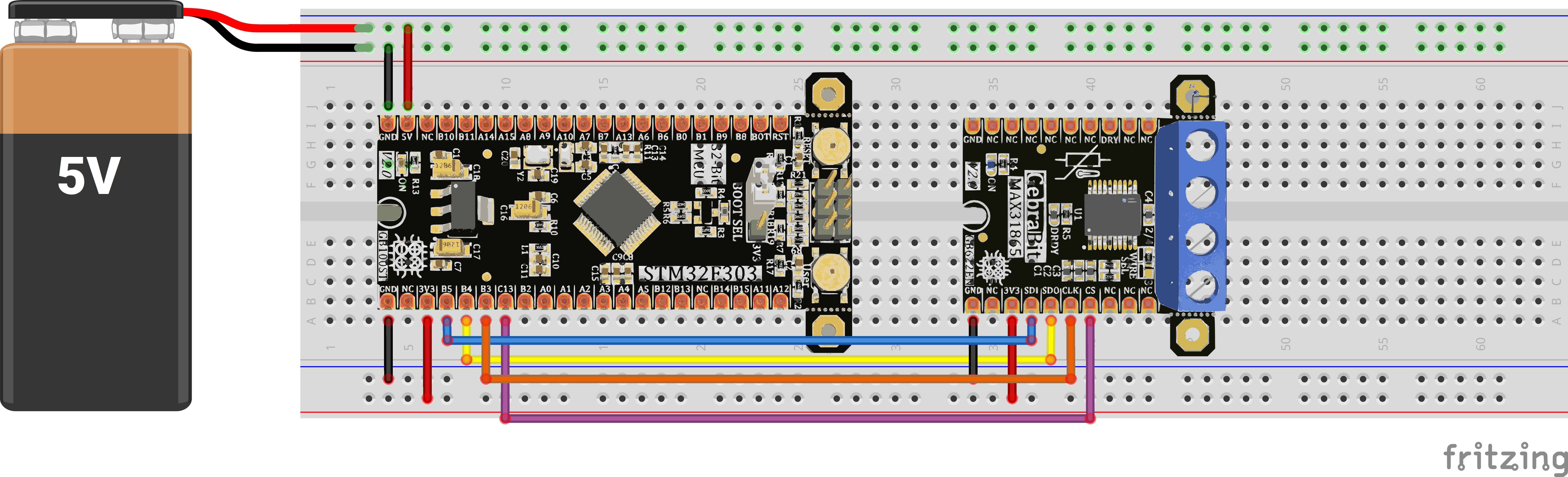

اتصال SPI با GebraBit STM32F303

برای اتصال SPI ماژول GebraBit MAX31865 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن “SDI” و “SDO” و “SCK” و “CS” روی پین های PB5 و PB4 و PB3 و PC13 (برای راحتی کار در STMCUBEMX) ماژول GebraBit MAX31865 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit STM32F303 قرار دهید. در اینجا برای درک بهتر،اتصال جداگانه این دو ماژول نشان داده شده است:

اتصال SPI با GebraBit ATMEGA32A

با توجه به اینکه پین های SPI میکروکنترلر ATMEGA32A بر اساس استاندارد GEBRABUS متناظر با پین های SPI  دیگر ماژول های GEBRABIT می باشد،  ماژول GebraBit MAX31865 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit ATMEGA32A قرار داده و با ماژول GebraBit MAX31865 از طریق SPI ارتباط برقرار کنید. در اینجا برای درک بهتر،اتصال جداگانه این دو ماژول نشان داده شده است:

اتصال SPI با ARDUINO UNO

برای اتصال SPI ماژول GebraBit MAX31865 به ARDUINO UNO مراحل زیر را دنبال کنید:

  • پین “3V3” ماژول MAX31865 را به پین “3V3” خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
  • پین “GND” ماژول MAX31865 را به پین “GND” برد ARDUINO UNO متصل کنید.(سیم سیاه)
  • پین” “SDI ماژول MAX31865 را به پین D11 برد ARDUINO UNO( (SDIمتصل کنید.(سیم زرد)
  • پین” “SDO ماژول MAX31865 را به پین D12 برد ARDUINO UNO( (SDOمتصل کنید.(سیم بنفش)
  • پین “SCK” ماژول MAX31865 را به پین D13 برد ARDUINO UNO( (SCKمتصل کنید.(سیم نارنجی)
  • پین” “CS ماژول MAX31865 را به پین D10 برد ARDUINO UNO( (CSمتصل کنید.(سیم آبی)

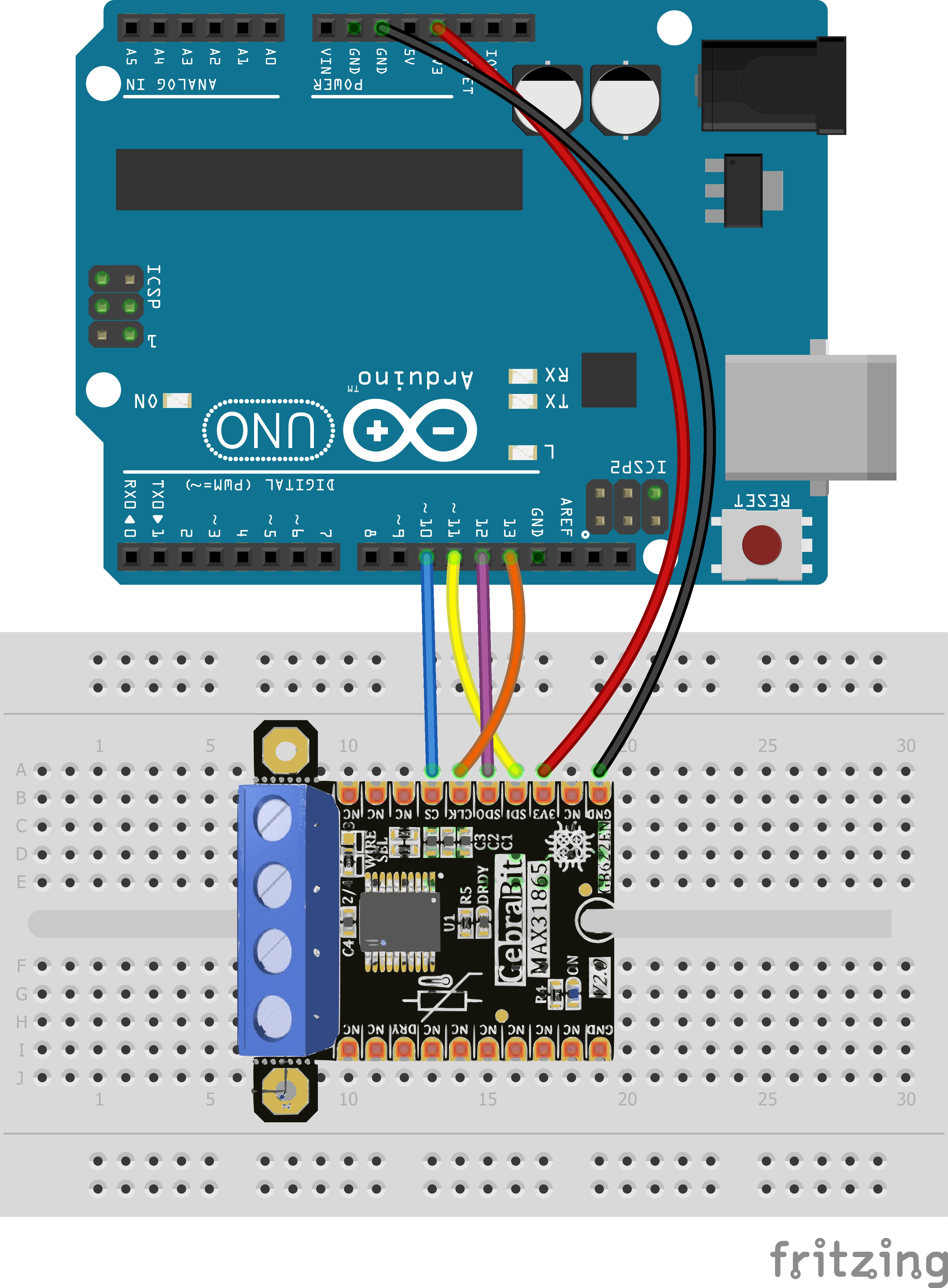

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

هیچ پروژه‌ای یافت نشد.

1. سنسور MAX31865 چیست و چه کاربردی دارد؟

سنسور MAX31865 یک مبدل RTD-to-Digital است که برای اندازه‌گیری دقیق دما از سنسورهای PT100 و PT1000 استفاده می‌شود. این تراشه از رابط SPI بهره می‌برد و خروجی دیجیتال متناسب با دمای ورودی را ارائه می‌دهد. از آن در سیستم‌های صنعتی، آزمایشگاهی و IoT استفاده می‌شود.
🔗 Reference: Official Datasheet – MAX31865


2. محدوده اندازه‌گیری سنسور MAX31865 چقدر است؟

محدوده‌ی دمای قابل اندازه‌گیری در MAX31865 به RTD متصل‌شده بستگی دارد. برای PT100 حدود –200°C تا +850°C است و برای PT1000 همان بازه اما با مقاومت بالاتر قابل استفاده است.
🔗 Reference: Official Datasheet – MAX31865


3. ولتاژ کاری MAX31865 چقدر است؟

ولتاژ تغذیه MAX31865 بین 2.7V تا 3.6V است. در حالت معمول، با 3.3V راه‌اندازی می‌شود و مصرف جریان آن حدود 325 µA می‌باشد. این مقدار باعث می‌شود در سیستم‌های کم‌مصرف نیز قابل استفاده باشد.
🔗 Reference: Official Datasheet – MAX31865


4. نحوه‌ی ارتباط دیجیتال سنسور MAX31865 چگونه است؟

MAX31865 از رابط SPI با چهار خط (SCLK, SDI, SDO, CS) استفاده می‌کند. سرعت انتقال داده تا 5 MHz پشتیبانی می‌شود و سازگار با میکروکنترلرهای STM32، ESP32، Arduino و Raspberry Pi است.
🔗 Reference: Official Datasheet – MAX31865


5. تفاوت MAX31865 با MAX31855 چیست؟

در حالی که MAX31855 برای ترموکوپل‌ها طراحی شده، سنسور MAX31865 مخصوص RTD (Resistance Temperature Detector) است. MAX31865 از RTDهای PT100 و PT1000 پشتیبانی می‌کند، اما MAX31855 برای نوع K یا J thermocouple کاربرد دارد.
🔗 Reference: Product Page – MAX31865


6. نحوه‌ی اتصال RTD به MAX31865 چگونه است؟

سنسور MAX31865 از سه نوع اتصال 2-wire, 3-wire, 4-wire برای RTD پشتیبانی می‌کند. اتصال 4-wire بهترین دقت را دارد، زیرا افت ولتاژ سیم‌ها جبران می‌شود. این گزینه از طریق تنظیم بیت‌ها در رجیستر Configuration کنترل می‌شود.
🔗 Reference: Official Datasheet – MAX31865


7. دقت اندازه‌گیری در MAX31865 چقدر است؟

دقت (accuracy) MAX31865 بستگی به نوع RTD و مقاومت مرجع دارد. خطای کلی معمولاً کمتر از ±0.1°C در بازه 0–100°C است. استفاده از مقاومت مرجع 400 Ω با تلرانس 0.1% دقت نهایی را افزایش می‌دهد.
🔗 Reference: Application Note – Analog Devices


8. روش Calibration در MAX31865 چگونه است؟

MAX31865 خود نیازی به calibration سخت‌افزاری ندارد، اما کالیبراسیون نرم‌افزاری (software calibration) می‌تواند با مقایسه با دماسنج دقیق انجام شود. برای این منظور، Offset و Gain می‌توانند در MCU تنظیم شوند.
🔗 Reference: Official Datasheet – MAX31865


9. چگونه از MAX31865 در Arduino استفاده کنیم؟

کتابخانه رسمی Adafruit MAX31865 در Arduino Library Manager موجود است. کافی است توابعی مانند temperature = max31865.temperature(100, RREF); را فراخوانی کنید تا دمای دقیق RTD نمایش داده شود.
🔗 Reference: Adafruit MAX31865 Library


10. روش راه‌اندازی MAX31865 در STM32 چگونه است؟

در STM32 باید از HAL_SPI برای ارسال و دریافت داده استفاده شود. ابتدا رجیستر configuration (0x00) تنظیم شده و سپس فرمان read از رجیستر 0x01 صادر می‌گردد. داده‌ی 15 بیتی حاصل به معادله‌ی PT100 تبدیل می‌شود.
🔗 Reference: STM32 HAL Example


11. فرمول محاسبه دما از داده خام در MAX31865 چیست؟

برای RTD نوع PT100 از رابطه‌ی استاندارد Callendar–Van Dusen استفاده می‌شود:
R(T) = R₀ × (1 + A·T + B·T²)
که در آن R₀ = 100Ω، A = 3.9083×10⁻³، B = –5.775×10⁻⁷ است. MAX31865 مقدار R را می‌خواند و دما را با این معادله محاسبه می‌کند.
🔗 Reference: Official Datasheet – MAX31865


12. فیلتر داخلی و عملکرد نویز (Noise Filtering) چگونه است؟

سنسور MAX31865 دارای فیلتر دیجیتال قابل تنظیم بین 50 Hz و 60 Hz است تا تداخل برق شهری حذف شود. انتخاب فیلتر با بیت‌های FILTER_SEL در رجیستر Configuration انجام می‌شود.
🔗 Reference: Official Datasheet – MAX31865


13. آیا MAX31865 از self-heating در RTD جلوگیری می‌کند؟

بله، جریان تحریک RTD در MAX31865 بسیار پایین (حدود 250 µA) است تا از self-heating جلوگیری شود. در حالت continuous sampling، می‌توان با duty cycle کمتر گرمایش را کاهش داد.
🔗 Reference: Official Datasheet – MAX31865


14. خطای drift بلندمدت در MAX31865 چقدر است؟

در MAX31865 drift ناشی از aging و مقاومت مرجع است. مقدار drift معمولاً کمتر از 0.05°C در سال است، ولی توصیه می‌شود هر ۲ سال یک بار سیستم بازکالیبره شود.
🔗 Reference: High Accuracy AppNote – ADI


15. نحوه استفاده از حالت Fault Detection در MAX31865 چگونه است؟

در MAX31865 چند حالت خطا (Fault) تعریف شده است، از جمله open RTD، short to GND، short to VDD و under/over-voltage. بیت‌های Fault Status در رجیستر 0x07 وضعیت هر خطا را نمایش می‌دهند.
🔗 Reference: Official Datasheet – MAX31865


16. رجیسترهای مهم در MAX31865 کدام هستند و چه وظیفه‌ای دارند؟

در سنسور MAX31865 چند رجیستر کلیدی وجود دارد، از جمله Configuration (0x00) برای تنظیم نوع RTD و فیلتر، RTD MSB/LSB (0x01–0x02) برای داده خام مقاومت، و Fault Status (0x07) برای گزارش خطا. خواندن و نوشتن این رجیسترها از طریق SPI Mode 1 انجام می‌شود.
🔗 Reference: Official Datasheet – MAX31865


17. چطور می‌توان از MAX31865 در حالت Continuous Mode استفاده کرد؟

در حالت Continuous Conversion Mode، سنسور MAX31865 به طور پیوسته مقاومت RTD را اندازه‌گیری می‌کند. برای فعال‌سازی این حالت باید بیت 6 در رجیستر Configuration روی 1 قرار گیرد. این حالت برای پایش دمای بلادرنگ مناسب است اما توان مصرفی را افزایش می‌دهد.
🔗 Reference: Official Datasheet – MAX31865


18. تأثیر طول سیم RTD در اندازه‌گیری MAX31865 چیست؟

در سیستم‌هایی که از اتصال 2-wire استفاده می‌شود، مقاومت سیم تأثیر مستقیم بر دقت دارد. MAX31865 این مشکل را با اتصال 3-wire یا 4-wire جبران می‌کند. در اتصال 3-wire فرض می‌شود دو سیم طول مساوی دارند و از طریق جبران داخلی خطا را حذف می‌کند.
🔗 Reference: Application Note – Analog Devices


19. چگونه می‌توان نویز EMI/RFI را در MAX31865 کاهش داد؟

برای بهبود عملکرد MAX31865 در محیط‌های دارای نویز الکترومغناطیسی، باید از کابل‌های Shielded Twisted Pair برای RTD استفاده کرد و شیلد را به زمین متصل نمود. همچنین خازن‌های 100 nF بین ورودی RTD و زمین نویز را کاهش می‌دهند.
🔗 Reference: Design Note – ADI


20. زمان تبدیل (Conversion Time) در MAX31865 چقدر است؟

سنسور MAX31865 دارای زمان تبدیل (conversion time) حدود 50 ms در 60Hz فیلتر و 60 ms در 50Hz فیلتر است. این زمان با فعال‌سازی Continuous Mode کوتاه‌تر می‌شود.
🔗 Reference: Official Datasheet – MAX31865


21. چگونه می‌توان وضعیت خطا (Fault Detection) را بازنشانی کرد؟

برای پاک کردن (Clear) بیت‌های Fault در MAX31865 باید بیت 1 در رجیستر Configuration یک بار set و سپس clear شود. این کار Fault Status Register را ریست می‌کند بدون اینکه نیاز به ریست کلی تراشه باشد.
🔗 Reference: Official Datasheet – MAX31865


22. آیا MAX31865 دارای Watchdog یا سیستم Fail-safe است؟

خیر، تراشه MAX31865 فاقد Watchdog داخلی است، اما از طریق Fault Register، خطاهای باز (open RTD) یا اتصال کوتاه را به سرعت تشخیص می‌دهد. در سیستم‌های حساس، توصیه می‌شود Watchdog در سطح میکروکنترلر پیاده‌سازی شود.
🔗 Reference: Product Page – MAX31865


23. نحوه‌ی محاسبه مقاومت از داده خام MAX31865 چگونه است؟

خروجی RTD Raw از دو بایت داده تشکیل شده و با فرمول زیر محاسبه می‌شود:
R_RTD = (Raw × R_REF) / 32768
که در آن R_REF مقاومت مرجع است (مثلاً 430 Ω). سپس با استفاده از رابطه Callendar–Van Dusen، دمای متناظر محاسبه می‌شود.
🔗 Reference: Official Datasheet – MAX31865


24. چطور می‌توان MAX31865 را در حالت Low Power به‌کار برد؟

در حالت Single-Shot Mode، MAX31865 فقط هنگام درخواست، یک اندازه‌گیری انجام می‌دهد و سپس وارد حالت Sleep می‌شود. این روش توان مصرفی را تا چند میکروآمپر کاهش می‌دهد.
🔗 Reference: Official Datasheet – MAX31865


25. چگونه می‌توان چند سنسور MAX31865 را در یک سیستم استفاده کرد؟

در ارتباط SPI، هر MAX31865 نیاز به سیگنال CS (Chip Select) جداگانه دارد. سایر خطوط (SCLK, SDI, SDO) می‌توانند مشترک باشند. با مدیریت نرم‌افزاری CS در MCU، می‌توان چند تراشه را به‌صورت parallel استفاده کرد.
🔗 Reference: Application Note – ADI


26. چرا گاهی مقادیر منفی یا صفر از MAX31865 دریافت می‌شود؟

در صورتی‌که RTD قطع شده یا سیم اتصال اشتباه باشد، مقدار خوانده‌شده توسط MAX31865 صفر یا منفی خواهد بود. بررسی بیت‌های Fault Register می‌تواند دلیل را مشخص کند.
🔗 Reference: Official Datasheet – MAX31865


27. نحوه‌ی خواندن داده‌ها در Raspberry Pi چگونه است؟

در Raspberry Pi، از طریق رابط SPI و کتابخانه Python می‌توان داده را از MAX31865 خواند. کتابخانه رسمی Adafruit CircuitPython، تمام رجیسترها و توابع تبدیل دما را پیاده‌سازی کرده است.
🔗 Reference: Adafruit CircuitPython – MAX31865


28. چرا MAX31865 برای PT1000 گزینه‌ی مناسبی است؟

زیرا ورودی‌های دقیق و جریان تحریک کم آن باعث می‌شود خطای self-heating حتی در RTD با مقاومت بالا (PT1000) بسیار ناچیز باشد. همچنین نسبت سیگنال به نویز بهتر از مبدل‌های ارزان‌تر مانند MAX6675 است.
🔗 Reference: Design Note – Analog Devices


29. عملکرد Linearization در MAX31865 چگونه انجام می‌شود؟

خود تراشه MAX31865 فقط مقاومت RTD را اندازه‌گیری می‌کند. تبدیل مقاومت به دما (Linearization) باید در سطح نرم‌افزار انجام شود، معمولاً با معادله Callendar–Van Dusen یا جدول lookup.
🔗 Reference: Official Datasheet – MAX31865


30. آیا MAX31865 نیاز به مقاومت مرجع دقیق دارد؟

بله، مقاومت R_REF باید بسیار دقیق و پایدار باشد، معمولاً 430 Ω ±0.1% توصیه می‌شود. هرگونه تغییر در R_REF مستقیماً بر دقت نهایی دما تأثیر دارد. استفاده از مقاومت با ضریب حرارتی پایین (ppm/°C) ضروری است.
🔗 Reference: High Accuracy AppNote – ADI


31. نحوه‌ی Reset سخت‌افزاری در MAX31865 چگونه است؟

MAX31865 پین سخت‌افزاری برای Reset ندارد. برای ریست کامل، باید از طریق SPI Write، بیت‌های Configuration را صفر کرده و سپس دوباره تنظیم کنید یا منبع تغذیه را یک بار قطع و وصل نمایید.
🔗 Reference: Official Datasheet – MAX31865


32. آیا می‌توان از MAX31865 در محیط‌های با رطوبت بالا استفاده کرد؟

خود تراشه MAX31865 برای دما و رطوبت صنعتی طراحی شده و در محدوده‌ی –55°C تا +125°C به‌خوبی کار می‌کند. با این حال باید در جعبه محافظ با تهویه مناسب و پوشش ضد رطوبت (Conformal Coating) نصب شود.
🔗 Reference: Product Page – MAX31865


33. تفاوت عملکرد MAX31865 با ADCهای عمومی مانند ADS1115 چیست؟

ADC عمومی مانند ADS1115 فقط ولتاژ را می‌خواند، اما MAX31865 دارای مدارات دقیق برای تحریک RTD، جبران‌سازی خطا و فیلتر دیجیتال است. بنابراین دقت دمای نهایی بسیار بالاتر و طراحی ساده‌تر است.
🔗 Reference: Design Note – Analog Devices


34. چگونه از MAX31865 در سیستم IoT استفاده کنیم؟

MAX31865 می‌تواند با کنترلرهایی مانند ESP32 یا Raspberry Pi از طریق SPI به شبکه IoT متصل شود. داده دما پس از خواندن از سنسور PT100 به صورت MQTT یا HTTP ارسال می‌شود. این ترکیب در سیستم‌های مانیتورینگ صنعتی رایج است.
🔗 Reference: Application Blog – ADI


35. چگونه منابع رسمی MAX31865 را دریافت کنیم؟

تمام مستندات رسمی شامل Datasheet، Application Notes، Evaluation Kit Manual و GitHub Driver از سایت Analog Devices در دسترس هستند. همچنین نمونه‌کدهای Arduino و Python توسط Adafruit منتشر شده‌اند.
🔗 Reference: Manufacturer Official Product Page – MAX31865

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها، کاربران باید به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند
