سنسورهای بایو مدیکال، دستگاه های الکترونیکی خاصی هستند که می توانند سیگنال های زیست پزشکی را به سیگنال های الکتریکی قابل اندازه گیری تبدیل کنند. امروزه سنسورهای بایو مدیکال عنصر کلیدی در ابزارها و تجهیزات تشخیصی پزشکی هستند.

سنسورهای بایو مدیکال به طور گسترده در تجزیه و تحلیل و تشخیص تصاویر پزشکی، دستگاه‌های تشخیصی قابل حمل و بالینی و کاربردهای تحلیلی آزمایشگاهی استفاده میشوند.

این سنسورها معمولاً بر اساس کمیتی که اندازه‌گیری میکنند طبقه‌بندی می‌شوند و بسته به کاربردهای خاصشان معمولاً به‌عنوان فیزیکی، الکتریکی یا شیمیایی دسته بندی می‌شوند.

سنسورهای پالس اکسیمتر ، دستگاه‌های کوچکی هستند که برای اندازه‌گیری اکسیژن خون (SpO2) و ضربان قلب به انگشت فرد یا سایر بخش‌های بدن متصل می‌شوند. این سنسورها تعیین می‌کنند که چه میزان اکسیژن از طریق جریان خون در بدن حمل می‌شود. انواع مختلفی از سنسورهای پالس اکسیمتر وجود دارد که به انگشتان دست، گوش یا پا و در مورد کاربردهای دامپزشکی، روی زبان متصل می‌شوند.

مروری بر سنسور MAX30101

MAX30101 یک سنسور پالس اکسیمتری و مانیتورینگ ضربان قلب است که شامل LED های داخلی، فوتودیود ، عناصر نوری و لوازم الکترونیکی کم نویز میباشد.

سنسور MAX30101 با ولتاژ 1.8 ولتی کار کرده و ولتاژ LED های داخلی آن توسط یک منبع جداگانه 5 ولتی تامین می شود. ارتباط آن از طریق پروتکل I2C بوده و برای صرفه جویی در مصرف انرژی می توان به صورت نرم افزاری سنسور را خاموش کرد.

 از این سنسور میتوان در ساخت دستگاه‌های نظارت بر تناسب اندام، گوشی‌های هوشمند، تبلت‌ها

و دستگاه‌های پوشیدنی بهره برد.

مشخصات فنی

کاربردها

  • Output Type: Digital – I2C
  • Wavelength Range: IR: 870nm to 900nm RED: 650nm to 670 Green: 530nm to 545nm
  • Wavelength Peak: IR: 880nm RED: 660nm Green: 537nm
  • ADC Resolution: 18 Bit
  • Number of  LEDs: 3
  • Number of  PDs: 1

For more specifications, please refer to datasheet

  • Wearable Devices
  • Fitness Assistant Devices
  • Smartphones
  • Tablets

ویژگی‌های ماژول GebraBit MAX30101

  • User-selectable module logic level voltage
  • User-selectable MAX30101 LED Anode Supply Voltage
  • 1V8 Voltage Regulator
  • 1V8 Output Voltage
  • On Board, ON/OFF LED indicator
  • Pin Compatible with GEBRABUS
  • I2C protocol to get data and configure the sensor
  • It can be used as a daughter board of GEBRABIT MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board
  • Package: GebraBit small (36.29mm x 32.72mm)

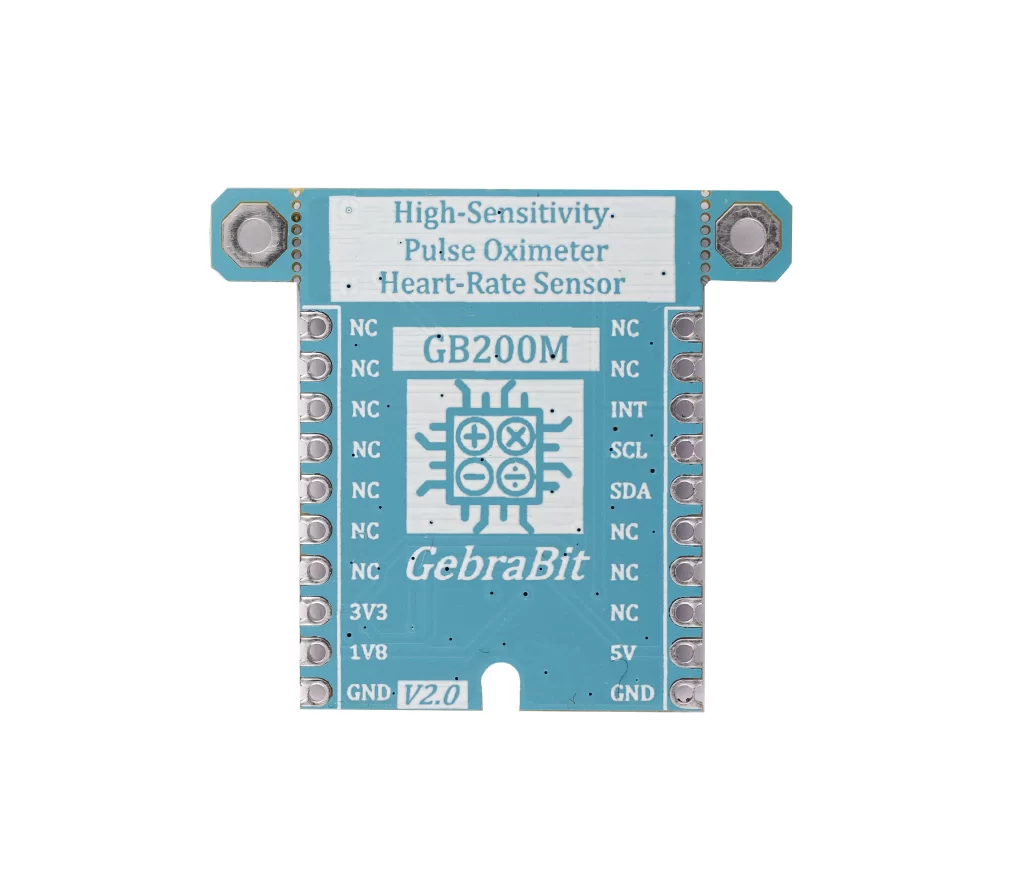

ماژول GebraBit MAX30101

GebraBit MAX30101

GebraBit MAX30101، یک ماژول پالس اکسیمتر و مانیتور ضربان قلب به صورت یکپارچه می‌باشد. این ماژول، توسط یک رگولاتور 1.8 ولتی، سنسور MAX30101 را تغذیه می‌کند.

یکی از ویژگی های قابل ذکر ماژول ضربان قلب و پالس اکسیمتر  GebraBit MAX30101، در دسترس بودن پین “INT” سنسور MAX30101 است.

کاربران میتوانند از طریق پروتکل ارتباطی I2C ، برای گرفتن خروجی و تنظیم سنسور  به ماژول متصل شوند.

کاربر برای توسعه سخت افزاری و البته توسعه نرم افزاری سنسور، نیاز به یک مدار راه انداز و درایور دارد.GebraBit برای راحتی کاربران، این امر را با پیاده سازی مدار سنسور MAX30101 و ارایه دسترسی به پین های سیگنال های ارتباطی و تغذیه ، محق ساخته است.

کافیست ماژول GebraBit MAX30101 را در BreadBoard قرار داده سپس با اعمال ولتاژ مورد نیاز، ماژول  GebraBit MAX30101 را با هریک از برد های اردوینو، رزبری پای ، دیسکاوری و مخصوصا ماژول GebraBit STM32F303 یا GebraBit ATMEGA32  که پیشنهاد ما استفاده از ماژول های توسعه میکروکنترلری GebraBit هست،راه اندازی و دیتا را دریافت کنید.

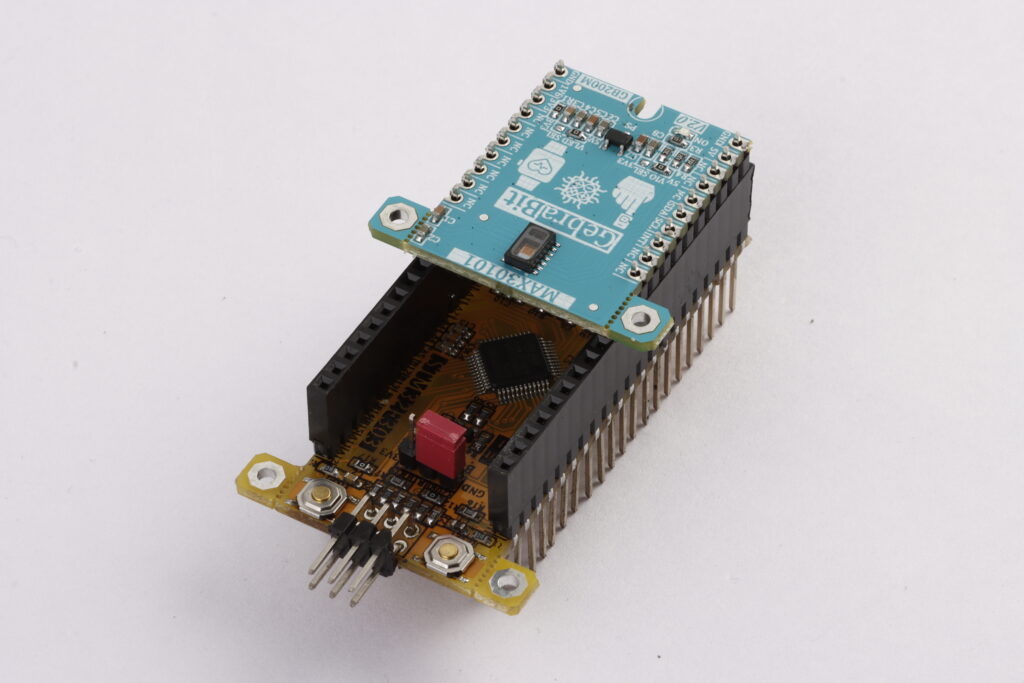

دلیل پیشنهاد ما در راه اندازی ماژول GebraBit MAX30101  با ماژول های توسعه میکروکنترلری GebraBit مانند GebraBit STM32F303 یا GebraBit ATMEGA32  ،وجود رگولاتور داخلی 3V3 در آنها و  سازگاری ترتیب پین های همه ماژول های GebraBit  با هم بوده(استاندارد GEBRABUS) که فقط کافیست ماژول  GebraBit MAX30101 را مانند تصویر بالا در سوکت مربوطه قرار داده و بدون نیاز به سیم کشی ،ماژول سنسور مورد نظر را توسعه دهید.

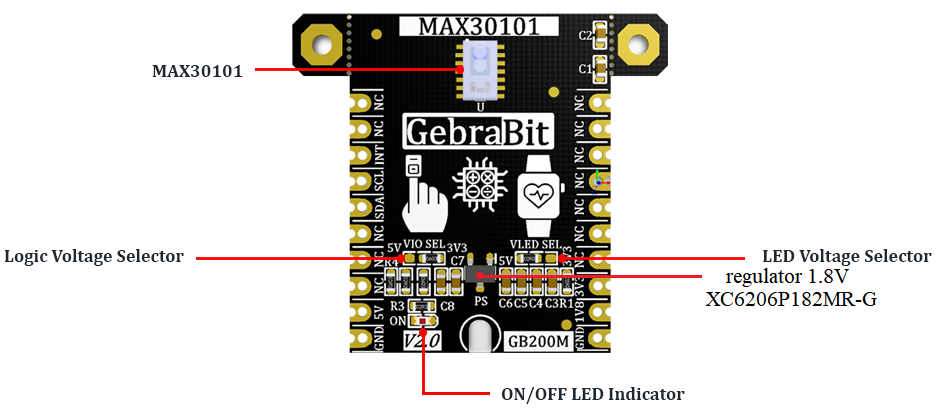

معرفی بخش های ماژول

سنسور MAX30101

ای سی اصلی این ماژول بوده که در بالای ماژول قرار گرفته و مدار ان طراحی شده است.

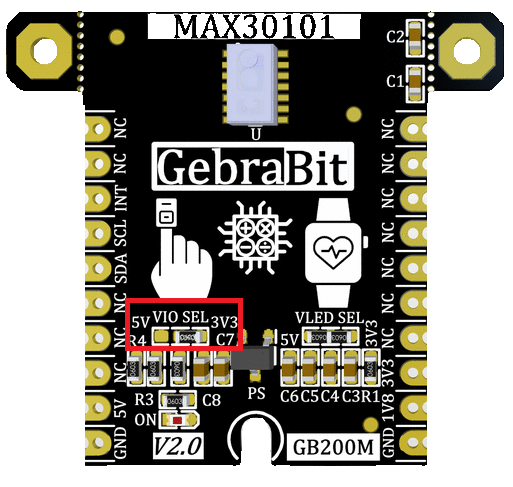

جامپرVIO SEL

با توجه به وضعیت مقاومت  0R این جامپر ، سطح منطق (Logic Level) ارتباط دیجیتالI2C  سنسور و سایر پین‌های دیجیتال از بین 5V و 3V3 انتخاب می شود.

جامپر سلکتور ولتاژ LED (VLED SEL)

با توجه به وضعیت مقاومت‌ 0R  جامپر “VLED SEL” ولتاژ تغذیه آند LED بین “5V” یا “3V3” تعیین می‌شود.

رگولاتور 1.8V XC6206P182MR-G

سنسور MAX30101 ماژول GebraBit MAX30101 ، توسط رگولاتور 1.8 ولتی XC6206P182MR-G تغذیه میشود. خروجی این رگولاتور از طریق پین 1V8 در دسترس است.

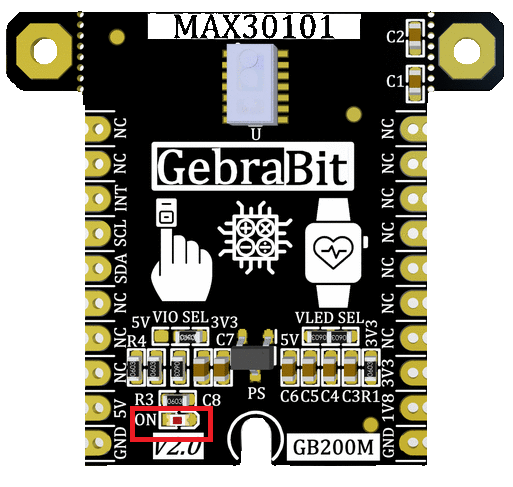

تغذیهLED

با توجه به وضعیت جامپرها و اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.

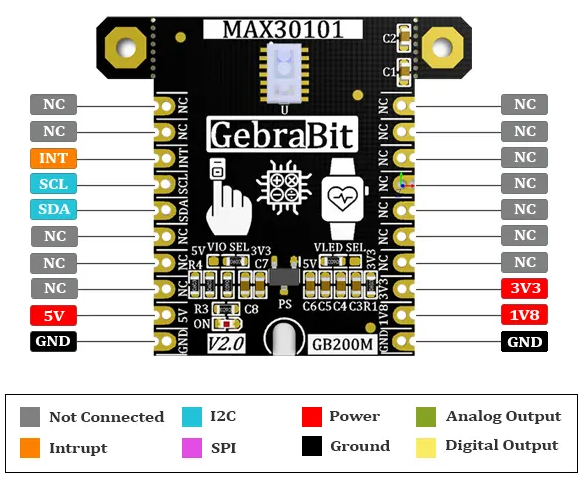

پین های ماژول

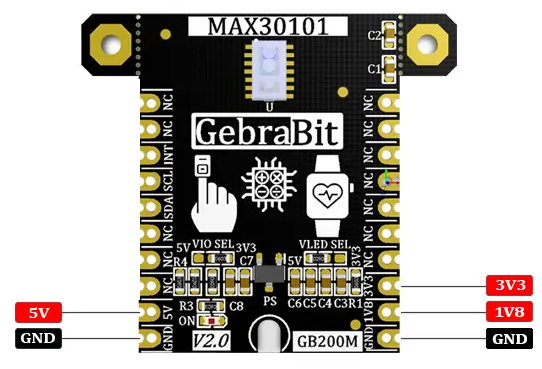

پین های تغذیه

  • 5V و 3V3 و 1V8 : این پین‌ها می توانند با توجه به وضعیت Jumper Selector های VDIO و VLED، تغذیه اصلی سنسور و LED ها را تامین کنند.
  • GND : این پین زمین مشترک برای تغذیه ماژول است.

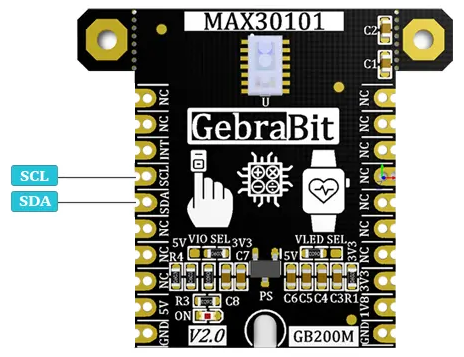

پین‌های I2C

  • SDA : این پین، پین دیتای ارتباط I2C می باشد، که به پین دیتای متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VIO SEL ، می‌توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3  استفاده کنید.این پین با یک مقاومت  پول آپ (Pull Up) شده است.
  • SCL : این پین، پین کلاک ارتباط I2C می باشد، که به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VIO SEL، می‌توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3 استفاده کنید.این پین با یک مقاومت  پول آپ (Pull Up) شده است.

دیگر پین ها

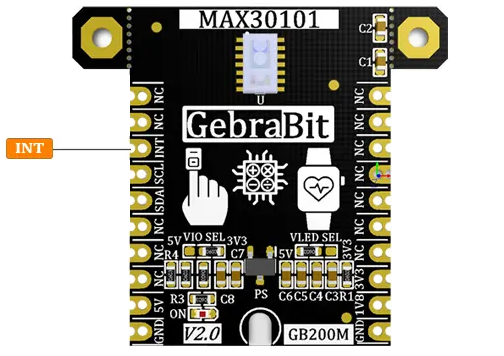

  • INT : پین وقفه سنسورMAX30101 بوده که active-low میباشد و توسط یک مقاومت pull-up به یک ولتاژ خارجی وصل شده و با توجه به دیتاشیت سنسور، کاربر می تواند شرایط وقوع وقفه،حالات و روش های وقوع وقفه و … را تنظیم کند.

اتصال به پردازنده

اتصال I2C با GebraBit STM32F303

برای اتصال I2C ماژول GebraBit MAX30101 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDA و SCL رو پین های PB9 و PB8 (برای راحتی کار در STMCUBEMX)مراحل زیر را دنبال کنید:

  • پین 3V3 ماژول MAX30101 را به پین 3V3 خروجی ماژول میکروکنترلر متصل کنید.(سیم قرمز)
  • پین GND ماژول MAX30101 را به پین GND ماژول میکروکنترلر متصل کنید.(سیم سیاه)
  • پین SCL ماژول MAX30101 را به پین PB8 ماژول میکروکنترلر (SCL) متصل کنید.(سیم آبی)
  • پین SDA ماژول MAX30101 را به پین PB9 ماژول میکروکنترلر (SDA) متصل کنید.(سیم زرد)

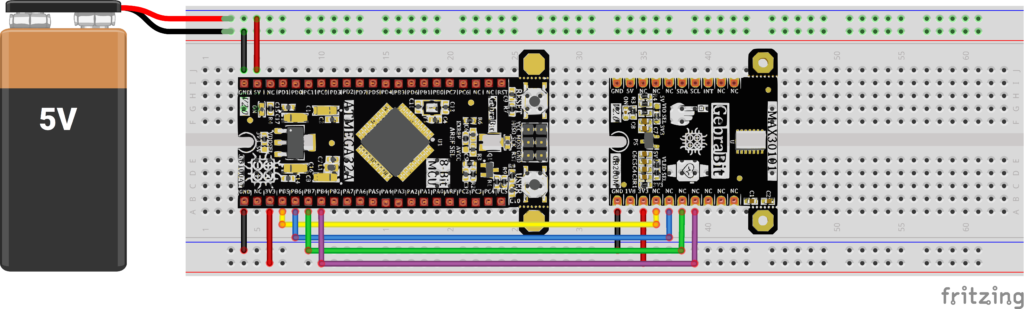

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

توجه: با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit MAX30101 نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.

اتصال I2C با GebraBit ATMEGA32A

با توجه به اینکه پین های I2C میکروکنترلر ATMEGA32A بر اساس استاندارد GEBRABUS متناظر با پین های I2C  دیگر ماژول های GEBRABIT می باشد،  ماژول GebraBit MAX30101 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit ATMEGA32A قرار داده و  با ماژول GebraBit MAX30101 از طریق I2C ارتباط برقرار کنید:

توجه: در صورت استفاده از ماژول‌های میکروکنترلری GebraBit توجه داشته باشید که جامپر سلکتورهای تغذیه ماژول GebraBit  MAX30101 روی 3V3 باشد تا راحت تر بتوانید ولتاژ3V3 را از ماژول میکروکنترلری گرفته و ماژول را فعال کنید.

اتصال I2C با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit MAX30101 به ARDUINO UNO مراحل زیر را دنبال کنید:

  • پین 3V3 ماژول MAX30101 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
  • پین GND ماژول MAX30101 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
  • پین SCL ماژول MAX30101 را به پین A5 برد ARDUINO UNOمتصل کنید.(سیم آبی)
  • پین SDA ماژول MAX30101 را به پین A4 برد ARDUINO UNOمتصل کنید.(سیم نارنجی)

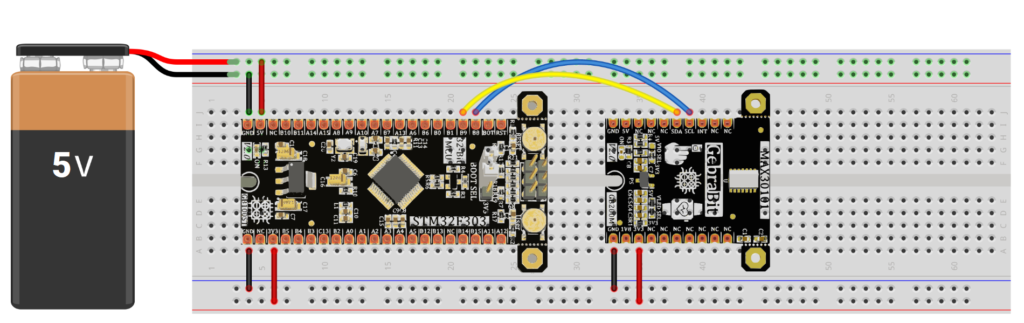

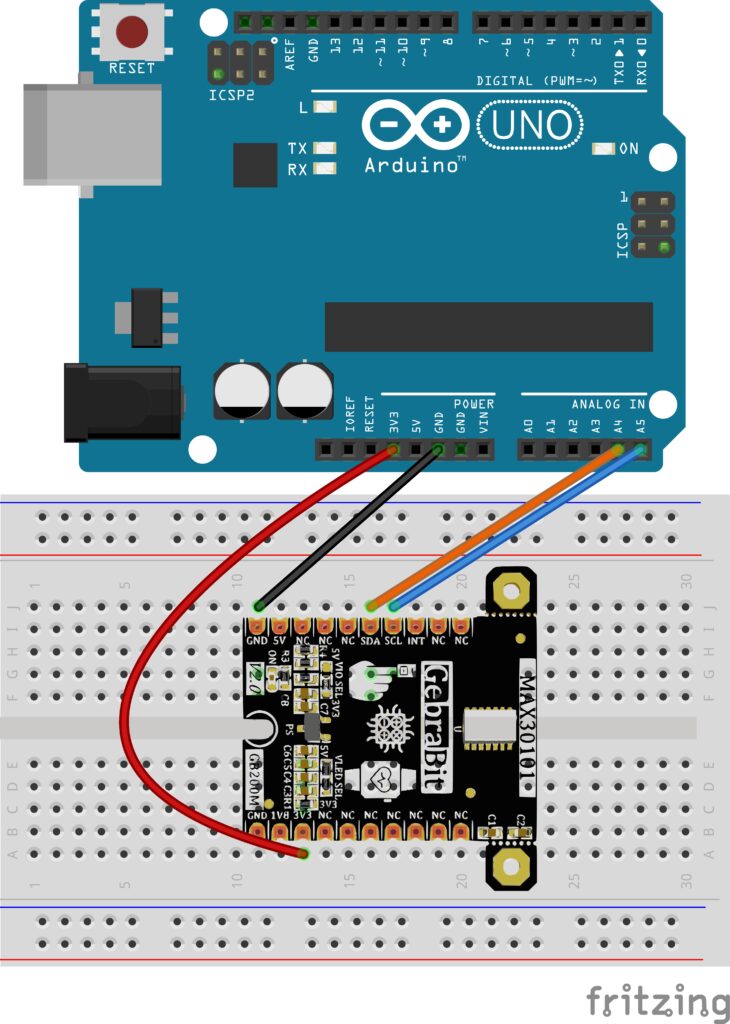

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:
