ماژول میکروکنترلر GebraBit STM32F303
ماژول میکروکنترلر GebraBit STM32F303 دارای هسته 32 بیتیRISC Arm® Cortex®-M4 با کارایی بالا و بخش FPU است. GebraBit STM32F303 با ولتاژ تغذیه ورودی 5 ولت به واسطه رگولاتور 3.3 ولت تعبیه شده روی برد که خروجی آن روی پین 3.3 ولت قابل دسترسی است، کار میکند.همچنین، کاربران می توانند میکروکنترلر را از طریق هدر SWD (Serial Wire Debug) برنامهریزی کنند. یکی از ویژگی‌های مهم GebraBit STM32F303 پیکربندی BOOT0 با انتخابگر جامپر BOOT SEL است.
به لطف دکمه تعبیه شده USER&RESET، USER LED، کریستال های 32.768Khz و 8Mhz و دسترسی به تمام پین های میکروکنترلر STM32F303، GebraBit STM32F303 بهترین انتخاب برای توسعه هر پروژه خواهد بود. در نهایت فراموش نکنید که این ماژول با پین‌های GEBRABUS سازگار است، به طوری که تمام فانکشن‌های جایگزین مانند I2C، SPI، … دقیقاً با پین هایGEBRABUS سازگار هستند. در نتیجه، تمام ماژول‌های GebraBit (سنسورها، اینترفیس،…) می‌توانند روی GebraBit STM32F303 قرار بگیرند و آماده راه اندازی شوند. همانطور که مشخص است، هسته ماژول STM32F303 است که بر اساس هسته RISC 32 بیتی Arm® Cortex®-M4 با FPU که در فرکانس حداکثر 72 مگاهرتز کار میکند و دارای واحد نقطه شناور (FPU)، .واحد حفاظت از حافظه (MPU) و ماکروسل ردیابی تعبیه شده (ETM) می‌باشد.
هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.
Features
- Access to all pins of STM32F303 microcontroller
- Just 5V input voltage is sufficient for powering the module on
- 3V3 Voltage Regulator
- 3V3 Output Voltage
- ON/OFF LED indicator
- 1 USER LED
- 1 USER BUTTON
- RESET BUTTON
- BOOT SEL jumper selector for BOOT0 mode configuration
- SWD (Serial Wire Debug ) Header
- 8 Mhz and 32.768 Khz SMD CRYSTAL
- Pin Compatible with GEBRABUS
- GebraBit Large package
- It can be used as a Motherboard of GebraBit Modules

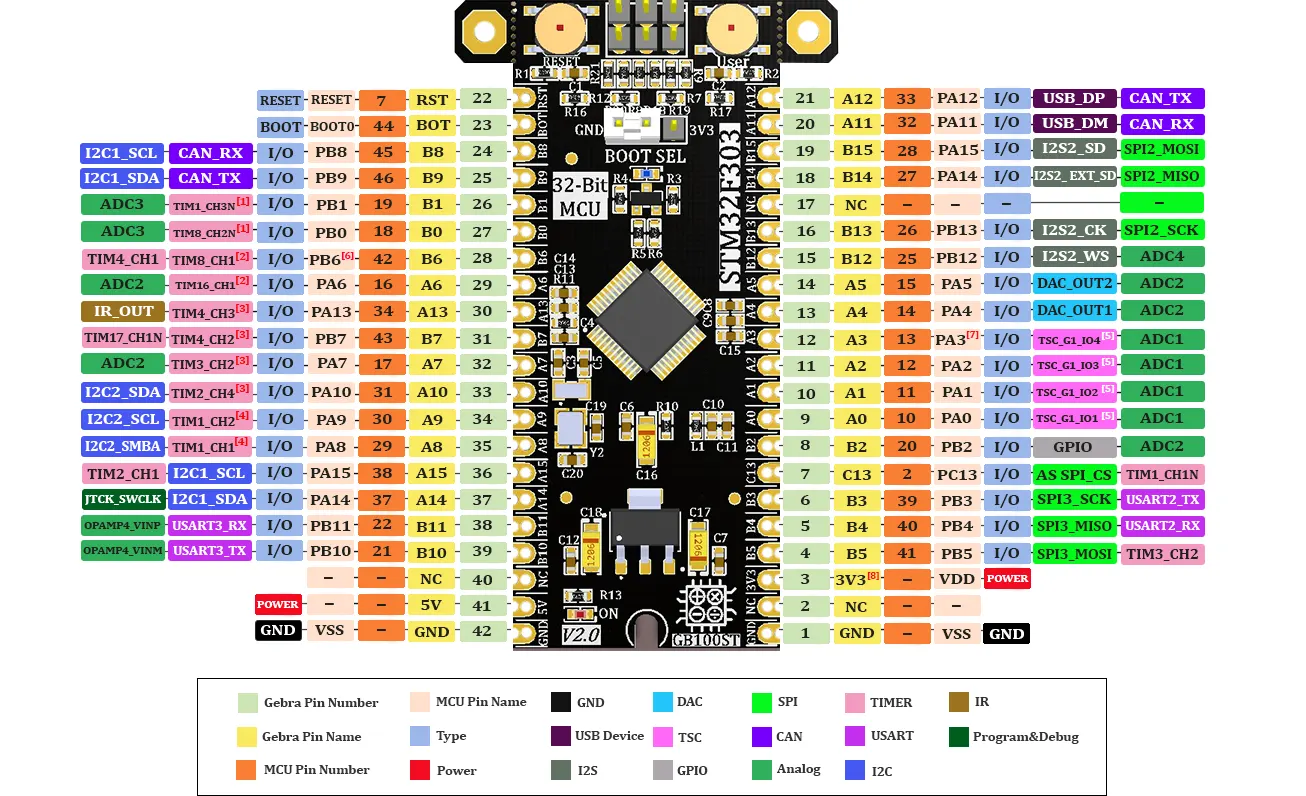

Pinout ماژول میکروکنترلر GebraBit STM32F303
بررسی اجمالی ماژول میکروکنترلر GebraBit STM32F303
سلب مسئولیت: محصولات جبرابیت صرفاً برای اهداف تحقیق و توسعه تولید شده‌اند. بنابراین تیم جبرابیت صریحاً اعلام می‌دارد: در قبال کاربرانی که از محصولات جبرابیت برای کاربردهای بسیار حساس و دقیق که احتمال خسارات مالی و جانی انسانی را در پی داشته باشد، استفاده کنند؛ هیچ مسئولیتی ندارد.
