ماژول تشخیص گاز اکسیژن GebraBit ME2-O2

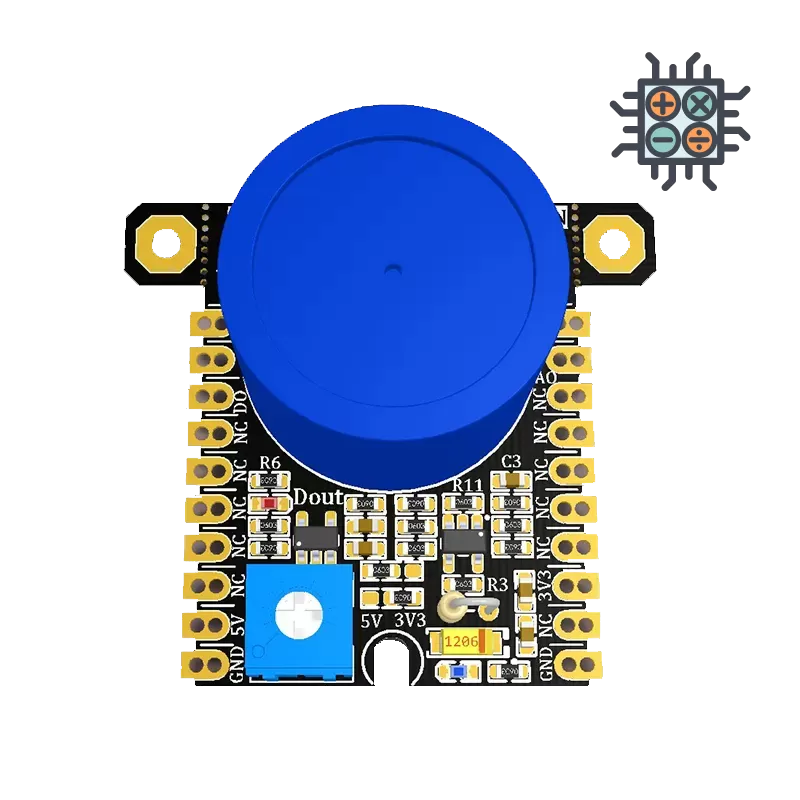

GebraBit ME2-O2 یک ماژول الکتروشیمیایی برای تشخیص و اندازه‌گیری گاز O2 می‌باشد. ماژول توسط جامپر سلکتور پایینی با تغذیه 3.3 یا 5 ولتی راه‌اندازی می‌شود. ماژول GebraBit ME2-O2، خروجی سنسور ME2-O2 را برای آنالیز بهتر داده‌ها توسط یک آپ امپ تقویت می‌کند. برای خواندن دیتای خروجی سنسور کافیست پین آنالوگ “AO” را به ADC میکروکنترلر متصل کنید. مقدار آستانه (threshold) شدت گاز توسط یک پتانسیومتر تعبیه شده در ماژول GebraBit ME2-O2 قابل تنظیم است، زمانی که شدت گاز بالاتر یا پایین‌تر از آستانه شود، پین “DO” و ال ای دی “Dout” تغییر وضعیت پیدا می‌کنند.
هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.
Features
- User-selectable module power supply voltage between 3V3 and 5V
- On Board, ON/OFF LED indicator
- On Board LED indicator for Digital Comparator Output
- GEBRABIT Pin Compatible with GEBRABUS
- GEBRABIT small package
- It can be used as a daughter board of GEBRABIT MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board
سلب مسئولیت: محصولات جبرابیت صرفاً برای اهداف تحقیق و توسعه تولید شده‌اند. بنابراین تیم جبرابیت صریحاً اعلام می‌دارد: در قبال کاربرانی که از محصولات جبرابیت برای کاربردهای بسیار حساس و دقیق که احتمال خسارات مالی و جانی انسانی را در پی داشته باشد، استفاده کنند؛ هیچ مسئولیتی ندارد.
