ماژول تقویت کننده میکروفون GebraBit MAX9812
ماژول GebraBit MAX9812 یک میکروفون و آمپلی فایر میکروفون با بهره ثابت با قابلیت بایاس داخلی می باشد. این ماژول تنها با تغذیه 5 ولتی راه اندازی شده و کاربر با استفاده از پین “SHN” ماژول می‌تواند سنسور MAX9812 را در حالت خاموش قرار دهد. خروجی ریل تو ریل (Rail-to-Rail) ماژول GebraBit MAX9812 توسط پین “A0” ماژول قابل دسترسی می‌باشد. برای گرفتن دیتای صدا کافی ست پین آنالوگ “AO” را به ADC میکروکنترلر وصل کنید!
هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.
Features
- Highly-Sensitive Capacitive Microphone
- On Board, ON/OFF LED indicator
- Access to SHN pin of MAX9812 amplifier
- GebraBit Pin Compatible with GEBRABUS
- GebraBit small package
- It can be used as a daughter board of GebraBit MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board

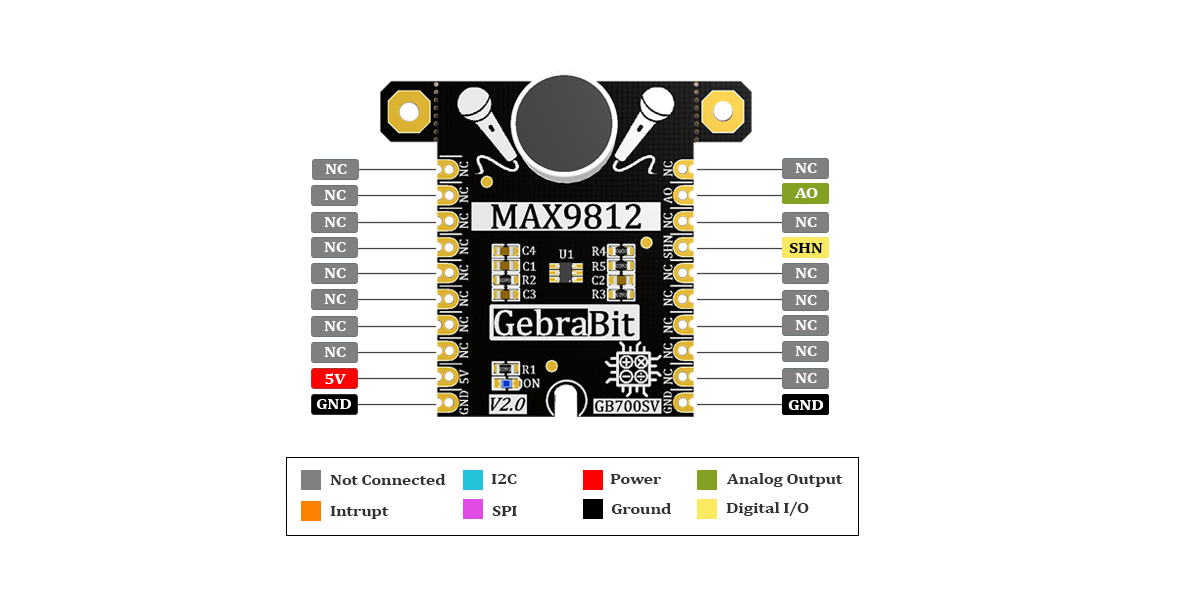

Pinout ماژول تقویت کننده میکروفون GebraBit MAX9812
بررسی اجمالی ماژول تقویت کننده میکروفون GebraBit MAX9812
