ماژول سنسور دما، رطوبت و فشار بارومتریک GebraBit BME280
GebraBit BME280 یک ماژول دیجیتال اندازه‌گیری رطوبت نسبی، فشار بارومتریک و دمای محیط است. ماژول GebraBit BME280 را می‌توان با انتخاب یکی از دو ولتاژ تغذیه‌ی 1V8 یا 3V3 از طریق جامپر سلکتور VDD SEL راه‌اندازی کرد،همچنین یک جامپر دیگر نیز به نام VDIO SEL در این ماژول تعبیه شده که این جامپر به منظور انتخاب سطح منطقی ولتاژ پایه‌های ورودی/خروجی ماژول بین “1V8” یا “3V3” در نظر گرفته شده‌است. این ویژگی این امکان را فراهم می‌آورد تا کاربران بتوانند از طیف وسیعی از میکروکنترلرها برای ارتباط با ماژول استفاده کنند.
کاربران می‌توانند هم از طریق پروتکل I2C و هم از طریق SPI با GebraBit BME280 ارتباط برقرار کنند. این امر توسط چهار جامپر سلکتور اختصاصی که در سمت راست بالای ماژول GebraBit BME280 قرار دارند؛ محقق گردیده است. علاوه بر این، در این ماژول، آخرین جامپر سلکتور (جامپر سلکتور پنجم) برای تنظیم آدرس I2C در نظر گرفته شده‌است.
هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.
Features
- User-selectable module power supply voltage between 1V8 and 3V3
- User-selectable module I/O logic voltage between 1V8 and 3V3
- User-selectable interface protocol (I2C or SPI)
- User-selectable I2C address
- On Board, ON/OFF LED indicator
- GebraBit Pin Compatible with GEBRABUS
- GebraBit small package
- It can be used as a daughter board of GebraBit MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board

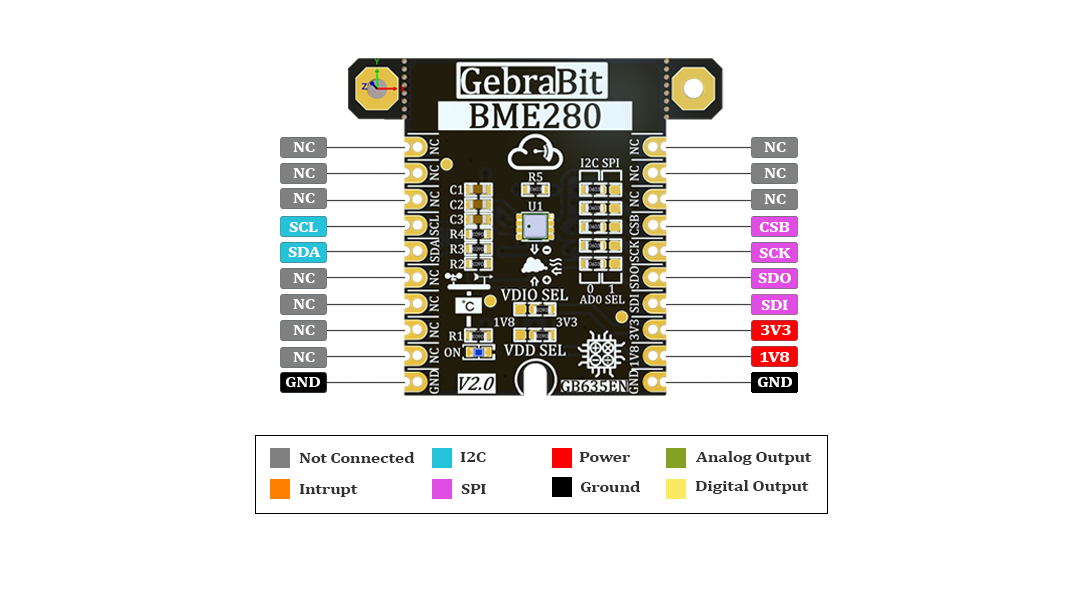

Pinout ماژول سنسور دما، رطوبت و فشار بارومتریک GebraBit BME280

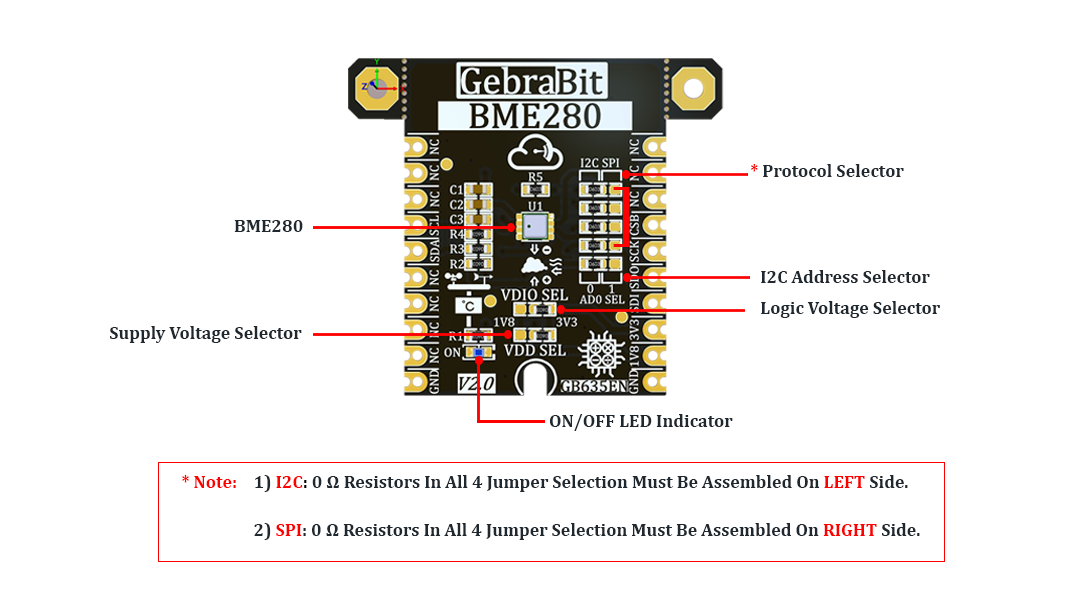

بررسی اجمالی ماژول سنسور دما، رطوبت و فشار بارومتریک GebraBit BME280
سلب مسئولیت: محصولات جبرابیت صرفاً برای اهداف تحقیق و توسعه تولید شده‌اند. بنابراین تیم جبرابیت صریحاً اعلام می‌دارد: در قبال کاربرانی که از محصولات جبرابیت برای کاربردهای بسیار حساس و دقیق که احتمال خسارات مالی و جانی انسانی را در پی داشته باشد، استفاده کنند؛ هیچ مسئولیتی ندارد.
