ماژول بازر اکتیو و پسیو GebraBit Buzzer
ماژول GebraBit Buzzer دارای بازر اکتیو و پسیو (فعال و غیرفعال) می‌باشد.این ماژول زنگ اخبار با یکی از دو ولتاژ تغذیه‌ی 1V8 یا 3V3، از طریق جامپر سلکتور VCC SEL کار می‌کند. سیگنال ورودی زنگ توسط پین “BUZ” که Active LOW است به ماژول GebraBit BUZZER داده می‌شود. LED “سیگنال” وضعیت سیگنال را نشان می‌دهد.
به منظور ایجاد سهولت برای کاربران، تیم طراحی و تولید جبرابیت، در طراحی GebraBit BUZZER از طریق یک کانکتور 3 پین PH دسترسی آسان‌تری را به پین‌های “VCC”، “GND” و “BUZ” برای کاربران فراهم آورده است تا بتوانند آنها را به سایر بردها بسط دهند.
هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.
Features
- User-selectable module power supply voltage between 3V3 and 5V
- Control Pin access with PH connector
- On Board, ON/OFF LED indicator
- Signal LED indicator
- Pin Compatible with GEBRABUS
- GebraBit small package
- It can be used as a daughter board of GebraBit MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board
Pinout ماژول بازر اکتیو و پسیو GebraBit Buzzer

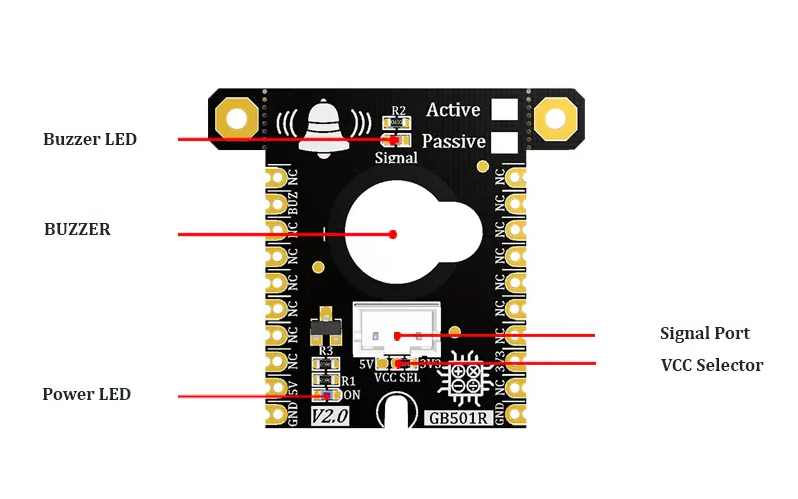

بررسی اجمالی ماژول بازر اکتیو و پسیو GebraBit Buzzer
