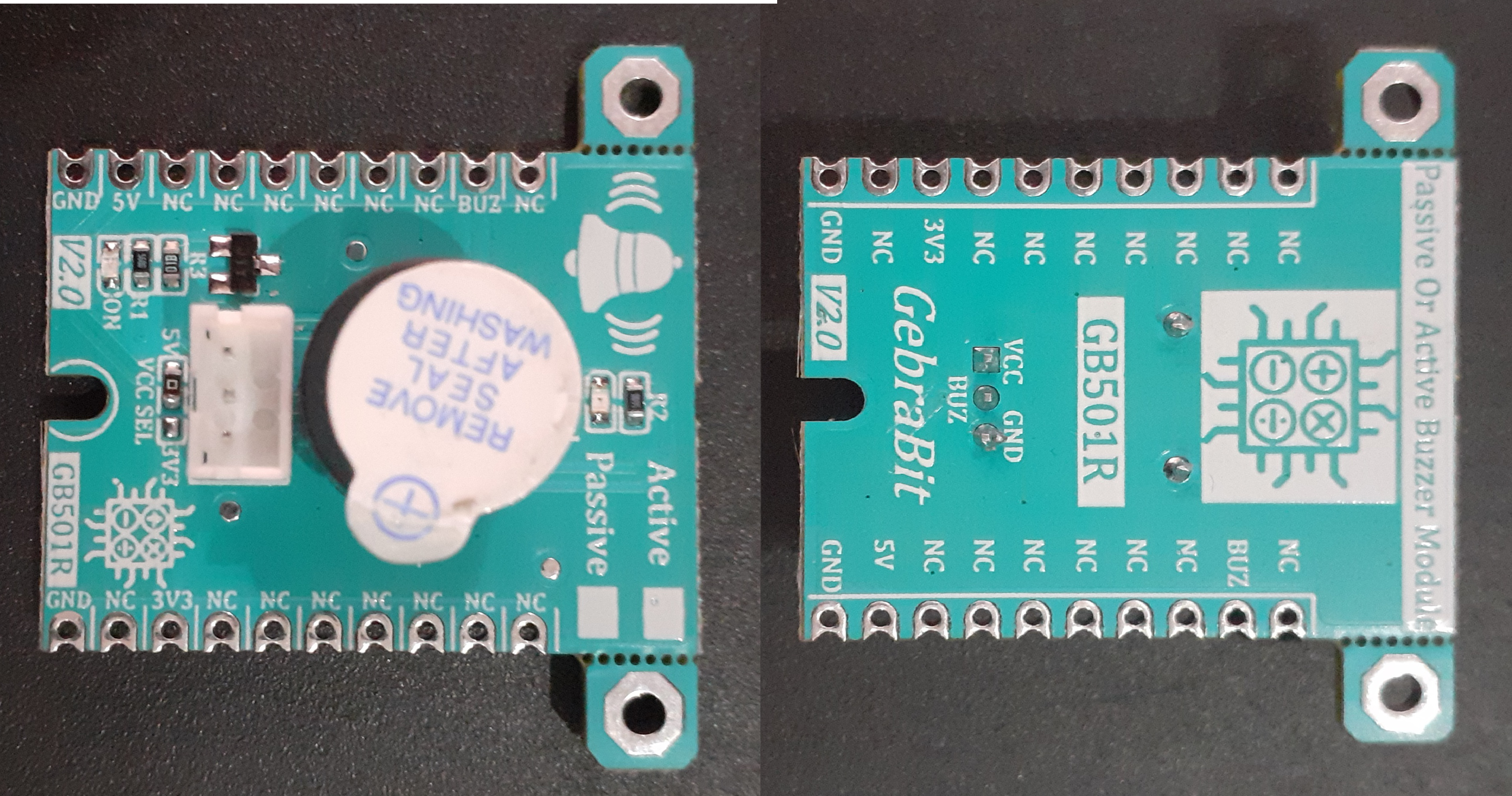

ماژول GebraBit Buzzer
ماژول GebraBit Buzzer دارای بازر اکتیو و پسیو (فعال و غیرفعال) میباشد که صدایی با تن 1.5 تا 2.5KHz تولید می کند.
ماژول GebraBit Buzzer میتواند با ولتاژهای تغذیه‌ی 5V و 3V3 کارکند که انتخاب این ولتاژ توسط جامپر سلکتور VCC SEL تعبیه شده روی ماژول امکان پذیر است.
در ماژول GebraBit Buzzer هم میتوان از بازر نوع اکتیو و هم از بازر نوع پسیو استفاده کرد. در صورت استفاده از بازر نوع اکتیو، ورودی لاجیک(0و 1) و در صورت استفاده از بازر نوع پسیو، ورودی موج نوسان ساز باید به ماژول داده شود.
همچنین GebraBit برای راحتی کاربران در دسترسی به پینهای تغذیه، زمین و BUZ، با تعبیه‌ی یک کانکتور PH )مینیاتوری( 3 پین و ارائه دسترسی به پینهای تغذیه، زمین و Buz از طریق این کانکتور، این امر را محقق ساخته است.
برای راه اندازی این ماژول کافیست ماژول GebraBit Buzzer را در BreadBoard قرار داده سپس با اعمال ولتاژ مورد نیاز، ماژول را راه اندازی کنید. به دلیل انطباق با استاندارد GebraBus و وجود رگولاتور 3V3 روی ماژول‌های توسعه میکروکنترلری GebraBit ، پیشنهاد ما برای تست و راه اندازی، استفاده از ماژول های توسعه میکروکنترلری GebraBit میباشد.
مشخصات فنی ماژول
کاربردها
- Module type: Active\Pasive Buzzer
- Module Supply voltage: 3.3 V or 5.0 V
- Frequrency Range: 20 HZ to 20 KHZ
- Sound Output: 85dB
- Robotic
ویژگی‌های ماژولGebraBit Buzzer
User-selectable module power supply voltage between 3V3 and 5V
Control Pin access with PH connector
On Board, ON/OFF LED indicator
Signal LED indicator
Pin Compatible with GEBRABUS
It can be used as a daughter board of GebraBit MCU Modules
Featuring Castellated pad (Assembled as SMD Part)
Separatable screw parts to reduce the size of the board
Package: GebraBit small (36.29mm x 32.72mm)

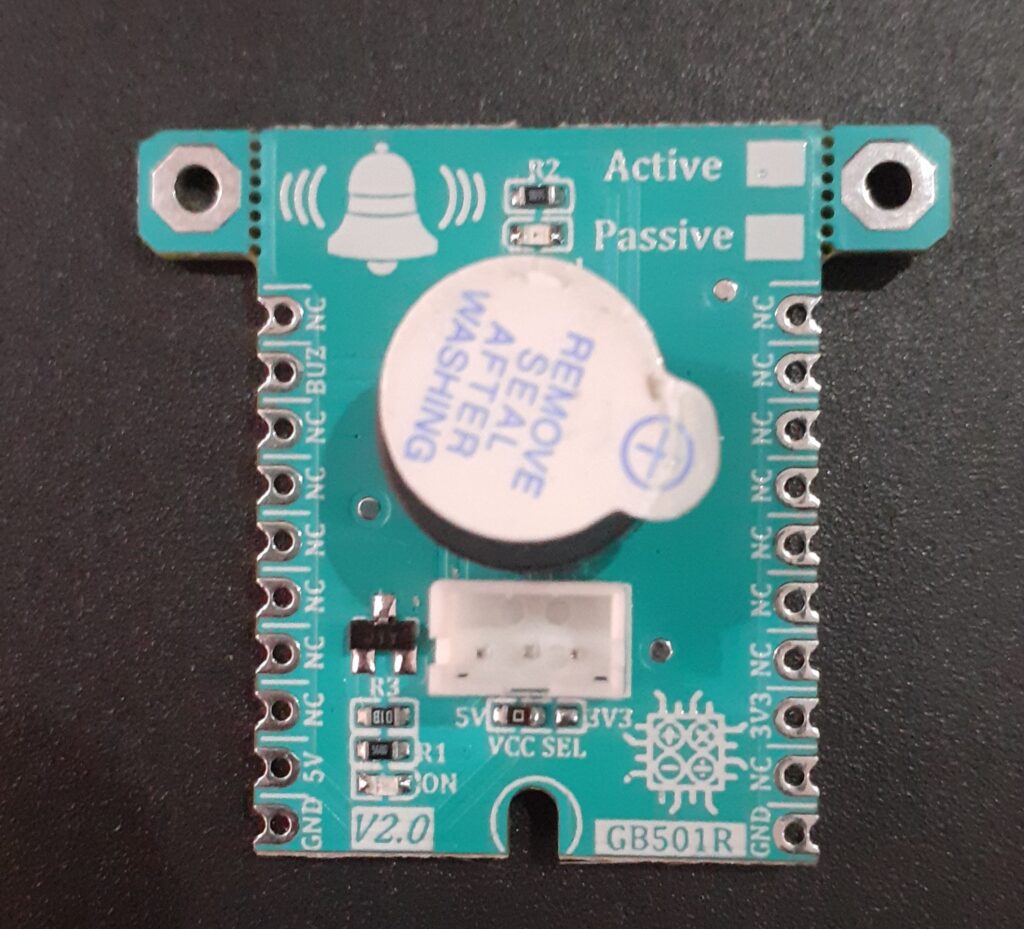

معرفی بخش های ماژول
بازر
بخش اصلی این ماژول بوده که در نهایت صوت خروجی مورد نظر، از این قسمت خارج میشود و در مرکز ماژول قرار گرفته است.
سیگنال LED
با اعمال ولتاژ Low به پین BUZ و خروج صوت از بازر، این LED روشن میشود.
پورت سیگنال
برای دسترسی آسان‌تر به پینهای VCC””، “”GND و “BUZ” ، یک کانکتور PH(مینیاتوری) 3پین در ماژول GebraBit BUZZER تعبیه شده که پایه‌ی وسط آن به پین BUZ ماژول متصل است و میتوان برای دریافت سیگنال خروجی از آن استفاده کرد.
جامپر سلکتور ولتاژ (VCC SEL)
با توجه به وضعیت مقاومت 0R جامپر “VCC SEL” ولتاژ تغذیه اصلی ماژول بین “5V” یا “3V3” تعیین میشود.
تغذیه LED
با توجه به وضعیت جامپر VCC SEL و اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.

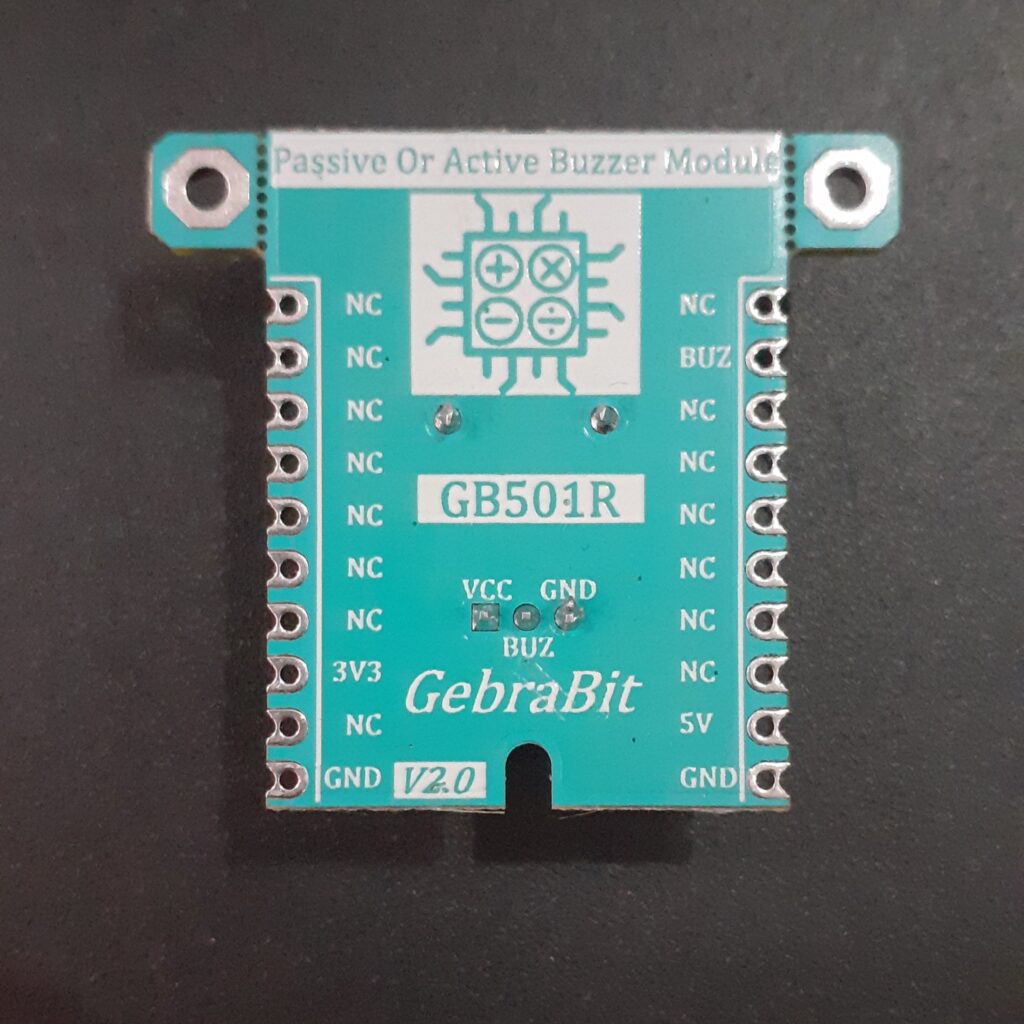

پین های ماژول
پین های تغذیه
- 5V و 3V3 : این پین‌ها می توانند با توجه به وضعیت Jumper Selector “VCC SEL” ، تغذیه اصلی ماژول را تامین کنند.
- GND : این پین زمین مشترک برای تغذیه ماژول است.
پینBUZ
- سیگنال ورودی زنگ توسط پین “BUZ” که Active Low است به ماژول GebraBit BUZZER داده می شود.
اتصال به پردازنده
راه اندازی با GebraBit ATMEGA32A یا STM32F303

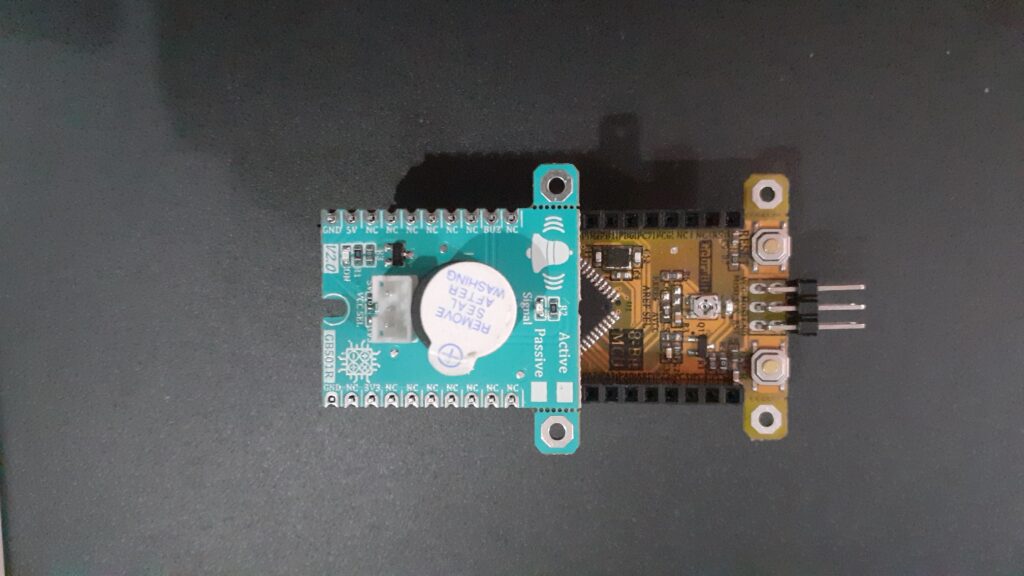

ماژول GebraBit Buzzer را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit ATMEGA32A یا GebraBit STM32F303 قرار داده و با دادن ولتاژ مناسب ماژول را راه اندازی کنید:
توجه: در صورت استفاده از ماژول‌های میکروکنترلری GebraBit توجه داشته باشید که جامپر سلکتورVCC ماژول GebraBit Buzzer روی 3V3 باشد تا راحت تر بتوانید ولتاژ3V3 را از ماژول میکروکنترلری بگیرید.
راه اندازی با ARDUINO UNO
ماژول GebraBit Buzzer را روی برد بورد قرار داده و همانند شکل زیر، پینهای 3V3 و GND ماژول را به ترتیب به پینهای 3V3 و GND برد آردوینو و پینBUZ ماژول GebraBit Buzzer را به یکی از پینهایPWM (مثلا پینD9) برد ARDUINO UNO متصل کرده و ماژول را راه اندازی کنید.
